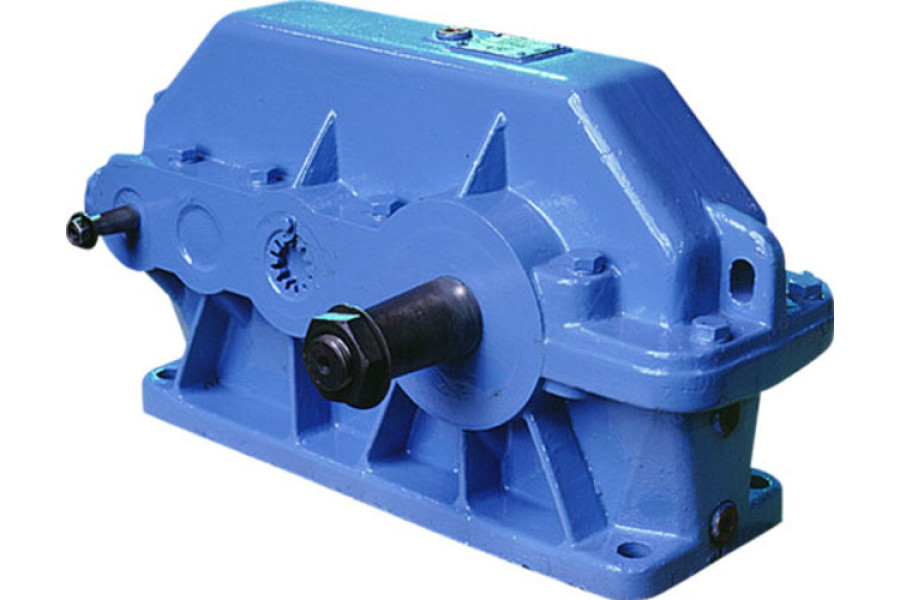

Циліндричний триступеневий редуктор Редуктор 1Ц3У-160

Name: Редуктор 1Ц3У-160
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31692

договірна

Редуктор циліндричний триступеневий 1Ц3У-160: номінальний крутний момент на вихідному валу: 1250 Н*м; міжосьова відстань: 160 мм.

Об./хв:1800

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор 1Ц3У-160

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступеневий 1Ц3У-160 використовуються в конструкціях приводів загальнопромислових машин. Редуктор 1Ц3У служить для зміни крутних моментів і частот обертання при передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора 1Ц3У-160

Редуктор горизонтальний двоступеневий 1Ц3У-160 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне одного напрямку або з періодичним реверсом
робота тривала або з періодичними зупинками
обертання валів в будь-яку сторону без переваги
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1800 об/хв
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м
кліматичні виконання за ГОСТ 15150: У і Т (для категорії розміщення 1-3), УХЛ і О (для категорій розміщення 4).

Характеристики

Основні

Модель

1Ц3У-160

Об./хв

1800

ККД, %

Маса, кг

Крутний момент, Н*м

1250

Діаметр з'єднувальний, мм

160

Неважлива характеристика, що настроюється 1

630/9000

Передавальне відношення

16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200

Схема складання редукторів 1Ц3У-160

Схема складання редукторів 1Ц3У-160

Схема габаритних розмірів редуктора 1Ц3У-160

Габаритні розміри редуктора 1Ц3У-160

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwП	AwБ	А	А1	B	B1	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц3У-160	160	100	80	475	140	206	195	345	170	32	630	530	135	195	160	224	24

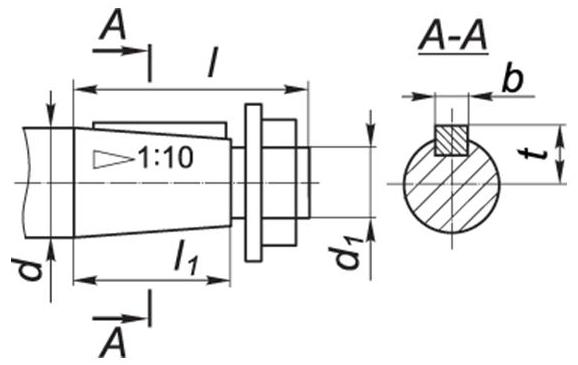

Розміри конічного вала редуктора 1Ц3У-160

Габаритні розміри редуктора 1Ц3У-160

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	Швидкохідний вал						Тихохідний вал
d	d1	l	l1	b	t	d	d1	l	l1	b	t
1Ц3У-160	20	M12x1,25	50	36	4	10,6	55	M36x3,0	110	82	14	28,95

Розміри циліндричного вала редуктора 1Ц3У-160

Габаритні розміри редуктора 1Ц3У-160

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
1Ц3У-160	18k6	36	6	20,5	50m6	105	14	53,5

Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора 1Ц3У-160

Габаритні розміри редуктора 1Ц3У-160

Модель редуктора	Приєднувальні розміри, мм								Зачеплення
Модель редуктора	b	d	d1	d2	d3	L	l	l1	m	z
1Ц3У-160	20	168	90	72F8	95	170	9	38	4	40
