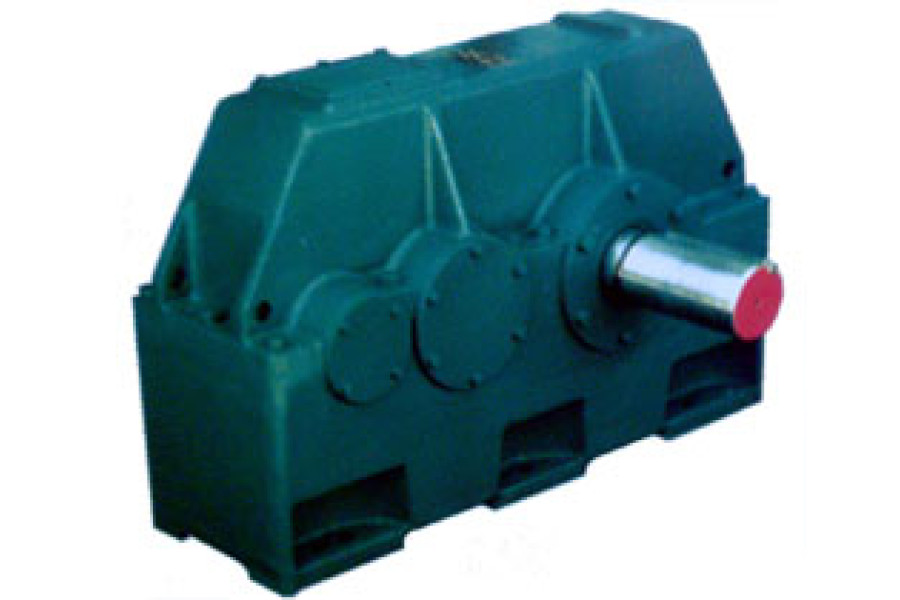

Циліндричний двохступеневий редуктор Редуктор 1Ц2Н-500

Name: Редуктор 1Ц2Н-500
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31647

договірна

Редуктор циліндричний двоступеневий 1Ц2Н-500: номінальний крутний момент на вихідному валу: 56000 Н*м; міжосьова відстань: 500 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Редуктор 1Ц2Н-450 -

Каталог

Редуктор 1Ц2Н-500

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступеневий 1Ц2Н-500 використовується в конструкціях приводів вантажних та інших загальнопромислових машин. Редуктор 1Ц2Н служить для зниження частоти обертання з метою підвищення крутного моменту і передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора 1Ц2Н-500

Редуктор горизонтальний двоступеневий 1Ц2Н-500 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження. В конструкції використовуються передачі Новікова.

навантаження постійне і змінне одного напрямку або з періодичним реверсом
робота тривала або з періодичними зупинками
обертання валів в будь-яку сторону без переваги
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1500 об/хв
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м
кліматичні виконання за ГОСТ 15150: У і Т (для категорії розміщення 1-3), УХЛ і О (для категорій розміщення 4).

Характеристики

Основні

Модель

1Ц2Н-500

Об./хв

1500

ККД, %

Маса, кг

2090

Крутний момент, Н*м

56000

Діаметр з'єднувальний, мм

500

Неважлива характеристика, що настроюється 1

10000/100000/140000

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50

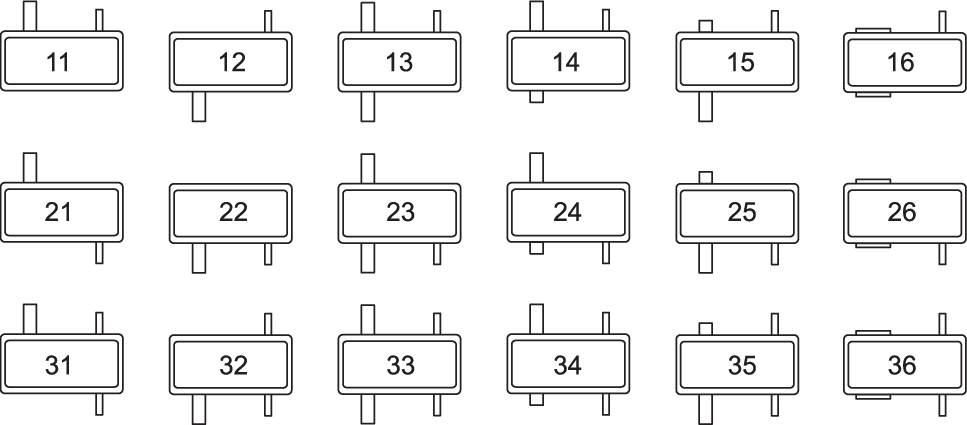

Схема складання редукторів 1Ц2Н-500

Схема складання редукторів 1Ц2Н-500

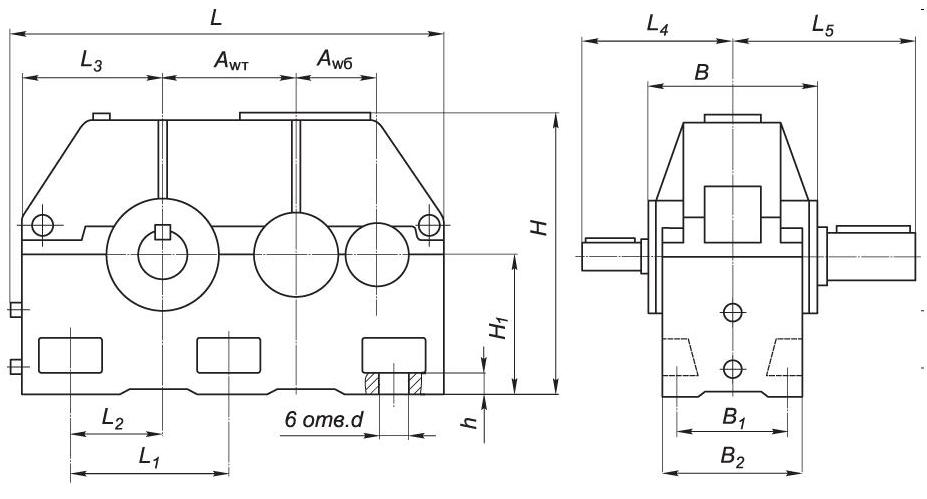

Схема габаритних розмірів редуктора 1Ц2Н-500

Габаритні розміри редуктора 1Ц2Н-500

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwБ	B	B1	B2	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц2Н-500	500	315	700	580	650	1055	530	60	1650	615	360	565	530	690	42

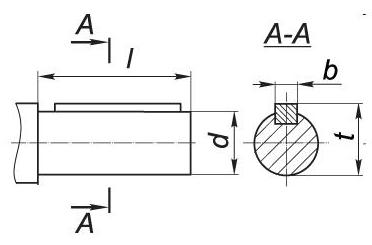

Розмір циліндричного вала редуктора 1Ц2Н-500

Габаритні розміри редуктора 1Ц2Н-500

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
1Ц2Н-500	90m6	170	25	95	180m6	300	45	190

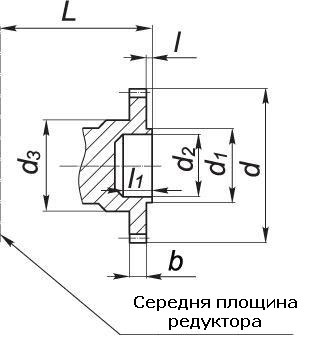

Розміри тихохідного вала у вигляді зубчатої полумуфти редуктора 1Ц2Н-500

Габаритні розміри редуктора 1Ц2Н-500

Модель редуктора	Приєднувальні розміри, мм								Зачеплення
Модель редуктора	b	d	d1	d2	d3	L	l	l1	m	z
1Ц2Н-500	50	420	200	160F8	230	470	15	70	10	40

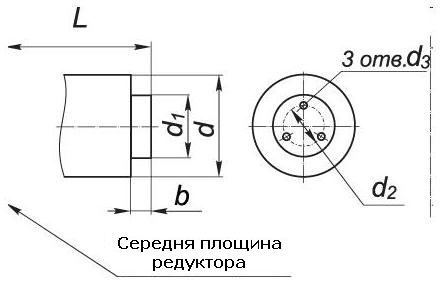

Розміри тихохідного валу для приэднання приборыв управлыння редуктора 1Ц2Н-500

Габаритні розміри редуктора 1Ц2Н-500

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d	d1	d2	d3	L
1Ц2Н-500	5	190h9	75h9	55	M8x20	360
