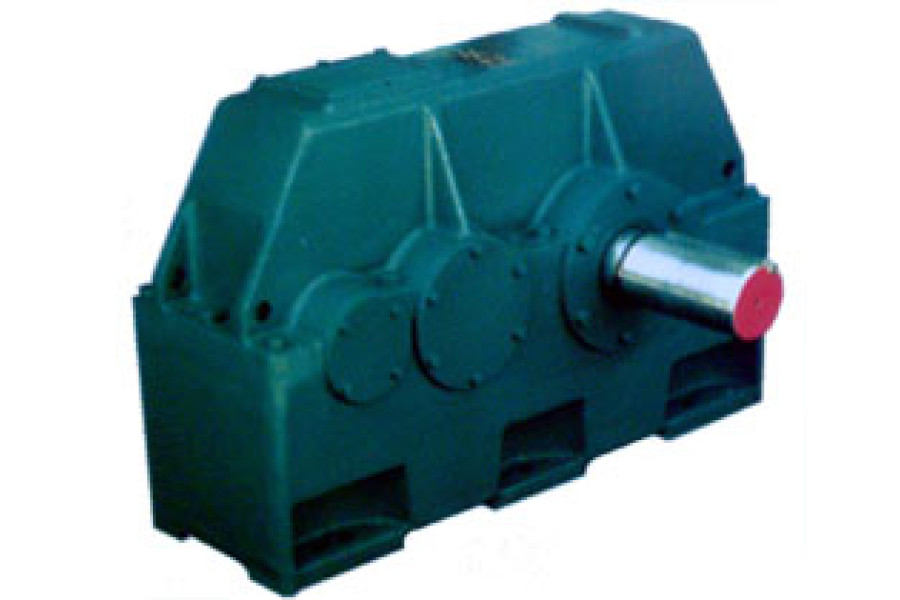

Циліндричний двохступеневий редуктор Редуктор 1Ц2Н-450

Name: Редуктор 1Ц2Н-450
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31646

договірна

Редуктор циліндричний двоступеневий 1Ц2Н-450: номінальний крутний момент на вихідному валу: 40000 Н*м; міжосьова відстань: 450 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Редуктор 1Ц2Н-500 -

Каталог

Редуктор 1Ц2Н-450

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступеневий 1Ц2Н-450 використовується в конструкціях приводів вантажних та інших загальнопромислових машин. Редуктор 1Ц2Н служить для зниження частоти обертання з метою підвищення крутного моменту і передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора 1Ц2Н-450

Редуктор горизонтальний двоступеневий 1Ц2Н-450 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження. В конструкції використовуються передачі Новікова.

навантаження постійне і змінне одного напрямку або з періодичним реверсом
робота тривала або з періодичними зупинками
обертання валів в будь-яку сторону без переваги
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1500 об/хв
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м
кліматичні виконання за ГОСТ 15150: У і Т (для категорії розміщення 1-3), УХЛ і О (для категорій розміщення 4).

Характеристики

Основні

Модель

1Ц2Н-450

Об./хв

1500

ККД, %

Маса, кг

1530

Крутний момент, Н*м

40000

Діаметр з'єднувальний, мм

450

Неважлива характеристика, що настроюється 1

8200/71000/95000

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50

Схема складання редукторів 1Ц2Н-450

Схема складання редукторів 1Ц2Н-450

Схема габаритних розмірів редуктора 1Ц2Н-450

Габаритні розміри редуктора 1Ц2Н-450

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwБ	B	B1	B2	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц2Н-450	450	280	630	515	590	955	475	50	1460	530	310	500	500	650	35

Розмір циліндричного вала редуктора 1Ц2Н-450

Габаритні розміри редуктора 1Ц2Н-450

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
1Ц2Н-450	80m6	170	22	85	160m6	300	40	169

Розміри тихохідного вала у вигляді зубчатої полумуфти редуктора 1Ц2Н-450

Габаритні розміри редуктора 1Ц2Н-450

Модель редуктора	Приєднувальні розміри, мм								Зачеплення
Модель редуктора	b	d	d1	d2	d3	L	l	l1	m	z
1Ц2Н-450	50	420	200	160F8	230	440	15	70	10	40

Розміри тихохідного валу для приэднання приборыв управлыння редуктора 1Ц2Н-450

Габаритні розміри редуктора 1Ц2Н-450

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d	d1	d2	d3	L
1Ц2Н-450	5	180h9	75h9	55	M8x20	340
