Ostberg VRTT 11

Призначення регулятора швидкості Ostberg VRTT 11

Регулятор швидкості обертання вентилятора Ostberg VRTT 11 призначено для регулювання швидкості обертання електродвигунів вентиляторів, насосів і т. п., керованих напругою.

Конструкція регулятора швидкості обертання вентилятора Ostberg VRTT 11

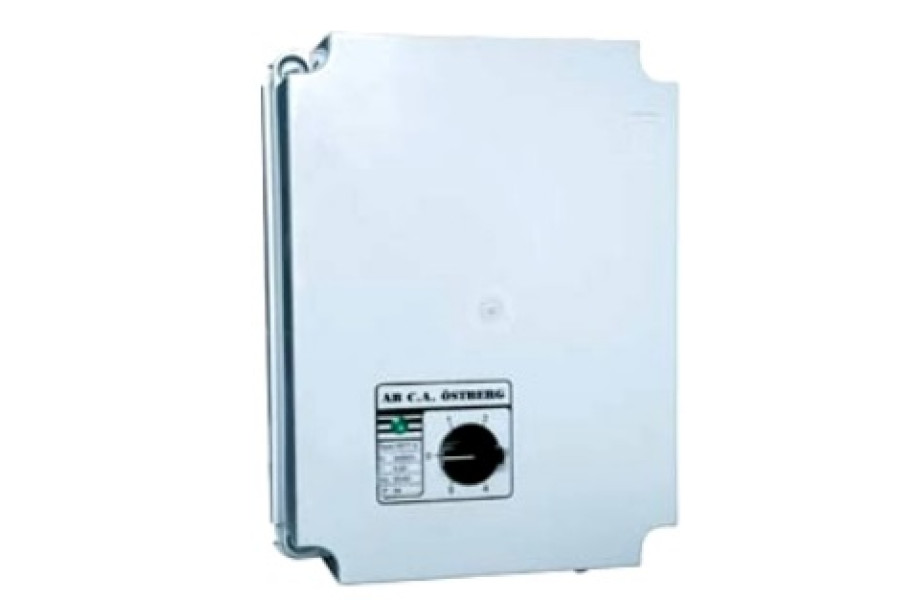

Робота трансформаторних регуляторів швидкості Ostberg заснована на використанні трифазного автотрансформатора для керування напругою живлення електродвигунів. Допускається управління кількома двигунами, якщо загальний споживаний струм двигунів не перевищує номінального струму регулятора. Регулятори зібрані в корпусі зі сталі з синтетичним покриттям. На передній панелі розташовані перемикач швидкості і індикаторна лампочка. Вихідні кола регуляторів захищені плавкими запобіжниками. На клемній колодці регулятора є дві пари контактів для підключення додаткових термостатів і нерегульований вихід 230 В.

Регулювання швидкості Ostberg VRTT 11

Регулювання швидкості електродвигунів здійснюється вручну за допомогою вибору необхідного положення ручки перемикача (0 - викл., 1 - мін. швидкість, 5 - макс. швидкість, 2, 3, 4 - проміжні положення). Вихідна напруга: 95-145-185-240-400 В.

Захист двигуна Ostberg VRTT 11

Рекомендується підключати до регуляторів Остберг електродвигуни з винесеними термоконтактами теплового захисту, які під'єднуються до клем ТК регулятора. Такі схеми забезпечують надійний захист двигунів з термоконтактами. Якщо термоконтакти розмикаються при перегріванні двигуна, ланцюг регулятора розривається, і двигун негайно зупиняється. Функція автоматичного перезапуску ВІДСУТНЯ! Після усунення причини перегріву двигун можна перезапустити, встановивши перемикач на час, необхідний для його охолодження в положення 0 (вимкнено). Якщо двигун не має термоконтактів, необхідно встановити окремий тепловий захист.
