Ostberg VRDE 13

Призначення регулятора швидкості Ostberg VRDE 13

Регулятор швидкості обертання вентилятора Ostberg VRDE 13 призначений для автоматичного перемикання (за сигналом таймера, термостата і т. д.) швидкості обертання електродвигунів вентиляторів, насосів і т. п., керованих напругою.

Конструкція регулятора швидкості обертання вентилятора Ostberg VRDE 13

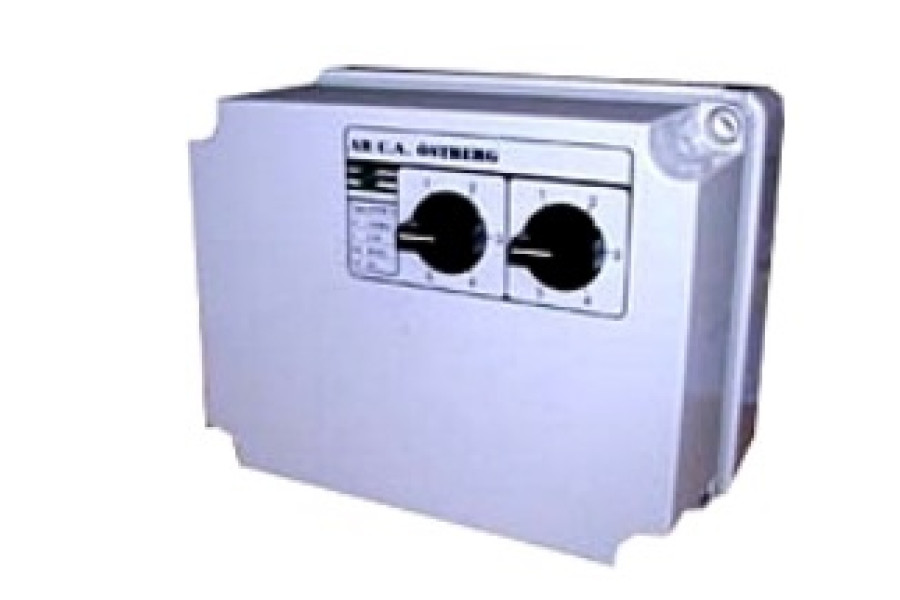

Робота трансформаторних регуляторів швидкості Ostberg заснована на використанні двох однофазних автотрансформаторів для керування напругою живлення електродвигунів. Допускається управління кількома двигунами, якщо загальний споживаний струм двигунів не перевищує номінального струму регулятора. Регулятори зібрані в корпусі з ПХВ з двома перемикачами швидкості і індикаторної лампочкою на передній панелі. Вхідний ланцюг регуляторів захищений плавким запобіжником .

Регулювання швидкості Ostberg VRDE 13

Перемикання швидкостей електродвигуна з мінімальною на максимальну і назад здійснюється автоматично за допомогою замикання відповідних контактів зовнішнім пристроєм управління (таймером, термостатом і т. д.). Значення мінімальної й максимальної швидкості задаються вручну зміною положення ручок перемикачів (0 - викл., 1 - мін. швидкість, 5 - макс. швидкість, 2, 3, 4 - проміжні положення). Вихідна напруга: 60-105-130-160-230 В.

Захист двигуна Ostberg VRDE 13

Рекомендується підключати до регуляторів електродвигуни з вбудованими термоконтактами теплового захисту, через які на двигуни подається напругу живлення. Якщо двигун не має термоконтактів, необхідно встановити окрему теплову захист.
