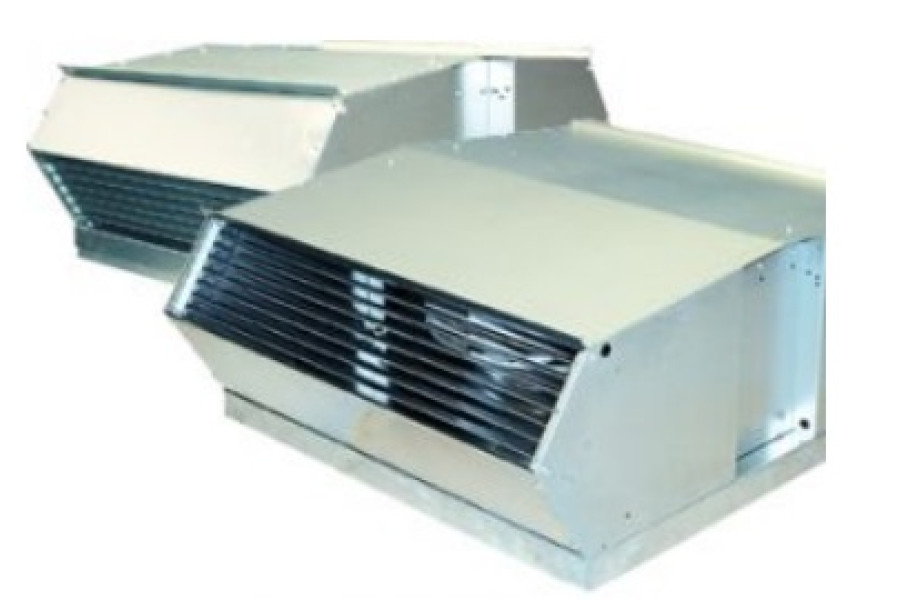

Призначення витяжного дахового вентилятора Ostberg TKV 300 A
Даховий вентилятор Ostberg TKV 300 A призначений для установки в прямокутних каналах.
Конструкція витяжного дахового вентилятора Ostberg TKV 300 A
Даховий витяжний вентилятор Ostberg TKV 300 A обладнаний асинхронним двигуном із зовнішнім ротором з назад спрямованими лопатками і ущільненими підшипниками, що збільшує термін служби. Вентилятор Ostberg TKH має верхню частину, що відкидається (кришка з мотором і робочим колесом). Корпус вентилятора Ostberg TKV 300 A виготовляється з гальванізованої сталі з поліефірним антикорозійним покриттям, Ostberg TKV 300 A - вентилятор з вертикальним викидом повітря і квадратним приєднанням.
Установка дахового вентилятора Ostberg TKV 300 A
Даховий вентилятор Ostberg TKV 300 A повинен встановлюватися тільки вертикально.
Регулювання швидкості вентилятора дахового Ostberg TKV 300 A
Регулювання швидкості вентилятора Ostberg TKH здійснюється в діапазоні від 0% до 100% зміною подається напруги. Це досягається шляхом використання безшаговий тиристора або 5-ти ступеневого трансформатора. До одного тиристора або трансформатора можуть підключатися кілька вентиляторів за умови що загальний робочий струм вентиляторів не перевищує номінальний струм тиристора або трансформатора.
Захист двигуна витяжного дахового вентилятора Ostberg TKV 300 A
Всі двигуни захищені термоконтактами. Однофазні вентилятори Ostberg TKH мають вбудований термоконтакт з автоматичним перезапуском. Трифазні вентилятори Ostberg TKH мають два під'єднувальних виведення вбудованого термоконтакту. Виведення термоконтактів (TW) повинні підключатися до реле перевантаження або до клем TW трансформатора VRTT або VRDT.
Аксесуари вентилятора дахового Ostberg TKV 300 A
Кронштейн, швидкоз'ємні муфти, регулятори швидкості, зворотний клапан, повітряний фільтр, глушник, канальний нагрівач, повітророзподільні до захисні грати і т. д.
Монтаж дахового вентилятора Ostberg TKV 300 A
- Всі вентилятори Ostberg TKV 300 A поставляються повністю в зібраному вигляді і готові до підключення.
- Електричне підключення та монтаж повинні виконуватися тільки кваліфікованим персоналом у відповідності з інструкцією по монтажу.
- Електричні параметри повинні відповідати специфікації на табличці вентилятора.
- Вся електропроводка і з'єднання повинні бути виконані у відповідності з правилами техніки безпеки.
- Електричне підключення має виконуватися у відповідності зі схемою підключення наведеній на клемній коробці (клас захисту IP54), відповідно до маркування клем.
- Вентилятори Ostberg мають термоконтакт із зовнішніми виведеннями, завжди повинні підключатися до зовнішнього пристрою захисту двигуна.
- Вентилятори Ostberg TKV 300 A повинні бути заземлені.
- Вентилятори Ostberg TKH повинні бути змонтовані таким чином, щоб був доступ для безпечного обслуговування.
Умови роботи вентилятора дахового Ostberg TKV 300 A
- Вентилятори Ostberg TKH не повинні експлуатуватися у вибухонебезпечних приміщеннях, неприпустимо з'єднання з димоходами.
- Дахові витяжні вентилятори не допускається використовувати для переміщення вибухових газів, пилу, сажі, борошна і т. п.
- Вентилятори Ostberg TKV 300 A призначені для безперервної роботи. Не рекомендується проводити часте вмикання і вимикання вентиляторів.
Обслуговування вентилятора витяжного дахового Ostberg TKV 300 A
Єдине потрібне обслуговування - очищення. Рекомендується проводити огляд і очистку вентилятора кожні шість місяців безперервної експлуатації для запобігання дисбалансу або передчасного виходу з ладу.
Перед обслуговуванням переконайтеся, що:
- Припинена подача напруги.
- Робоче колесо вентилятора повністю зупинилося.
- Двигун і робоче колесо повністю охололи.
При очищенні вентилятора
- Не використовуйте агресивні миючі засоби, гострі предмети і пристрої, що працюють під високим тиском.
- Слідкуйте, щоб не порушилася балансування робочого колеса вентилятора і були відсутні його перекоси.
- У разі ненормально високого шуму роботи вентилятора перевірте робоче колесо на перекіс.
- Підшипники, у разі пошкодження, підлягають заміні.
У разі несправності
- Перевірити, чи надходить напруга на вентилятор.
- Вимкнути напругу і переконатися, що робоче колесо не заблоковано і не спрацювало пристрій захисту двигуна (термоконтакт).
- Перевірити підключення конденсатора (1-фазні). Якщо після перевірки вентилятор не включається або перезапускається термоконтакт, зв'яжіться з вашим постачальником.
- У разі повернення вентилятора - очистити лопатки; мотор і з'єднувальні дроти повинні бути цілими; обов'язкова наявність письмового опису несправності - заяви.
