Осьові вентилятори (імпелери) великого діаметра Multi-Wing W

Name: Multi-Wing W
Brand: Multi-Wing

Виробник: Multi-Wing

Все про товар

Опис

Характеристики

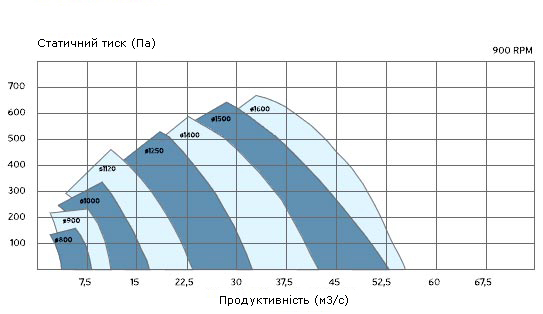

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID34344

договірна

Осьовий імпелер (вентилятор) Multi-Wing W. Діапазон діаметрів від 560 мм до 2141 мм.

Діаметр, мм:560-2141

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Multi-Wing W

Опис

Загальні відомості про вентилятори (імпеллери) Multi-Wing W серії

Імпелери Multi-Wing W - це комплексна серія, що покриває діаметри від 560 мм до 2141 мм.

Ця серія є багатофункціональною завдяки 6-ти різним типам лопатей. У зв'язку з цим надається можливість вибрати правильний импеллер практично для будь якої аеродинамічної системи.

У Multi-Wing W серії пропонуються легкі, але при цьому широкі лопаті для котушкових систем з низькошвидкісними моторами і помірною витратою енергії. Імпелери серії типу W також добре підходять для аеродинамічних установок з високою продуктивністю, таких як мобільні радіатори і сушарки для деревини.

Особливості імпеллерів Multi-Wing W серії

9 типів лопатей вентиляторів різної конструкції і розмірів з фіксованим кутом нахилу.
Від 3 до 13 лопатей в конструкції
7 розмірів втулок (3, 4, 5, 6, 8, 10 і 13 лопатей, розподілених симетрично), кожна з яких доступна в діапазоні від вільної до фіксованої конфігурації.
Різні конфігурації кріплення
Унікальна система настройки в діапазоні від 20º до 50º з кроком в 1º.
Діапазон діаметрів від 560 мм до 2141 мм.
Більшість типів лопатей в обох версіях обертання - за годинниковою або проти годинникової стрілки.
Спеціальний надміцний литий алюмінієвий концентратор (HP) для високої температури і високих навантажень.
Легка заміна лопатей.

Області застосування імпеллерів Multi-Wing W серії

Радіатори
Охолоджувальні башти
Градирні
Конденсатори охолоджувані повітрям

Характеристики

Основні

Модель

Multi-Wing W

Діаметр, мм

560-2141

Multi-Wing W

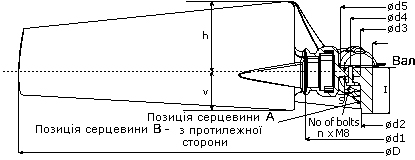

Габаритні розміри Multi-Wing W

Номер позиції в ступиці	d1	s	Тип лопаті
Номер позиції в ступиці	d1	s	1W	2W	3W	5W	6W*	7W	8W	9W*	TR11W
3 - 5 LP	200	8	905-111	-	-	-	1158	-	1226	-	-
6	200	15,4	968-985	1240-1251	1785	1120	1232	1536	1300	1785	1250
6 HP	274	15,4	-	-		1120	1250	-	-	1600	1250
8	380	15,4	1065-1082	1335-1355	1878-1890	1226	1338	1642	1406	1891	1356
8 HP	380	15,4	-	-	-	1226	1356	-	-	1706	1356
10	470	17	1149-1165	1417-1444	1960-1981	1316	1428	1732	1496	1981	1446
10 HP	470	17	-	-	-	1316	1446	-	-	1796	1446
13	630	25	1298-1311	1559-1592	2097-2144	1476	1588	1892	1656	2141	1606

Передня кромка v+6
Угол	15°	20°	25°	30°	35°	40°	45°	50°
1W	25	29	32	35	39	41*	44*	46*
2W	38	43	47	52*	56*	59*	63*	65*
3W	-	61	68	75	81	87	92	96
5W	-	33	39	45	51	57	62	67
6W	-	-	33	39	45	52	57	63
7W	-	25	30	36	42	47	52	57
8W	14	22	32	41	50	59	68	75
9W	-	30	37	45	52	59	66	72
TR11W	-	40	47	55	61	68	74	80

Задня кромка v+6
Угол	15°	20°	25°	30°	35°	40°	45°	50°
1W	43	50	58	65	74	85	95	108
2W	80	88	102	116	131	144	157	170
3W	-	126	148	170	192	213	232	250
5W	-	62	70	78	85	92	98	103
6W	-	-	68	78	86	95	102	109
7W	-	63	72	81	89	96	103	109
8W	49	58	66	74	81	88	94	100
9W	-	72	84	95	105	115	123	131
TR11W	-	40	47	55	61	68	74	80

Позиція в ступиці	ø Отвору	Ступиця
W	Min-Max	Max I	d2	d3	d4	n*
3, 4, 5 (LP)	9,5 – 15,0	31	28	75	90	5
3, 4, 5 (LP)	12,5 – 22,0	42	40	75	90	5
3, 4, 5 (LP)	22,0 – 25,0	52	45	75	90	5
3, 4, 5 (LP)	22,0 – 28,0	62	51	75	90	5
3, 4, 5 (LP)	27,0 – 40,0	82	73	75	90	5
3, 4, 5 (LP)	40,0 – 48,0	112	90	75	90	10
5, 6, 8, 10	10 23,0 – 38,0	62	72	90	110	9
5, 6, 8, 10	27,0 – 38,0	82	72	90	110	9
5, 6, 8, 10	41,0 – 55,0	112	90	90	110	9
5, 6, 8, 10	60,0	142	90	90	110	9
5, 6, 8, 10	65,0	142	130	90	110	9
5, 6, 8, 10	70,0 – 80,0	142	160	120	140	9
5, 6, 8, 10 (HP)	28,0	62	90	90	110	9
5, 6, 8, 10 (HP)	38,0	82	90	90	110	9
5, 6, 8, 10 (HP)	42,0 – 55,0	112	90	90	110	9
5, 6, 8, 10 (HP)	60,0	142	90	90	110	9
5, 6, 8, 10 (HP)	65,0 – 75,0	142	130	90	110	9

n* это количество болтов в кольце болтов d4
