Осьові вентилятори (імпелери) малого діаметра Multi-Wing H

Name: Multi-Wing H
Brand: Multi-Wing

Виробник: Multi-Wing

Все про товар

Опис

Характеристики

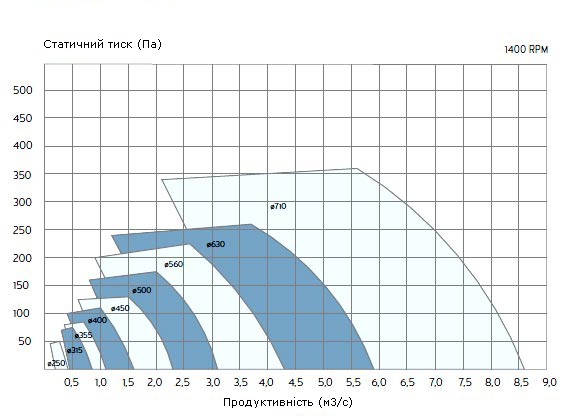

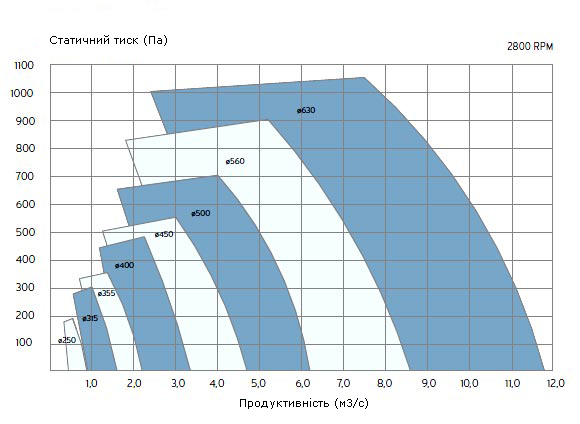

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID34342

договірна

Осьовий імпелер (вентилятор) Multi-Wing H. Діапазон діаметрів від 225 мм до 742 мм.

Діаметр, мм:225-742

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Multi-Wing H

Опис

Загальні відомості про вентилятори (імпеллери) Multi-Wing H серії

Компактна, але стійка конструкція імпеллерів Multi-Wing H серії може підходити до цілого ряду різних систем. Серія Multi-Wing H пропонує найбільший вибір варіантів, відповідний різним за розміром типами обладнання. Цей тип імпеллерів використовується для двигунів, компресорів охолодження, в випаровувачах і невеликих конденсаторах холодильного обладнання. А також у вентиляції, призначеній для сільського господарства, яка передбачає високу продуктивність при низькому статичному тиску.

Серія імпеллерів типу H покриває область в діаметрі від 225 мм до 742 мм. Так само як і всі Multi-Wing імпелери, серія типу H розрахована на високу ефективність і низький рівень шуму зі стійкістю до корозії. Вона є надійною і в той же час легкою, що в результаті зменшує зношуваність і навантаження на мотор і підшипники.

Особливості імпеллерів Multi-Wing H серії

5 типів лопатей вентиляторів різної конструкції і розмірів з фіксованим кутом нахилу.
Від 3 до 14 лопатей в конструкції
6 розмірів втулок (3, 6, 8, 10, 12 і 14 лопатей, розподілених симетрично), кожна з яких доступна в діапазоні від вільної до фіксованої конфігурації.
Різні конфігурації кріплення
6 стандартних кутів нахилу від 25° до 50° з різницею в 5°.
Діапазон діаметрів від 225 мм до 742 мм.
Типи лопатей в обох версіях обертання - за годинниковою або проти годинникової стрілки.
Легка заміна лопатей.

Області застосування імпеллерів Multi-Wing H серії

Промислова вентиляція
Сільське господарство
Витяжні вентилятори
Оприскувачі
Радіатори
Компресори
Охолодження двигунів.

Характеристики

Основні

Модель

Multi-Wing H

Діаметр, мм

225-742

Multi-Wing H

Габаритні розміри

Кількість лопатей	Тип лопаті
No.	1H	2H	3H	4H	6H
3	394	384	570	530	570
6	422	411	597	557	597
8	458	448	634	594	634
10	496	486	672	632	672
12	528-530	520	706	666	706
14	563-566	556	742	702	742

Передня кромка v+2
Кут атаки	15°	20°	25°	30°	35°	40°	45°	50°
1H	-	-	16	18	20	22	23	25
2H	-	-	9	11	13	15	17	-
3H	-	-	10	13	16	18	20	23
4H	-	-	13	15	17	19	21	23
6H	3	5	8	11	13	15	18	-

Задня кромка h+2
Кут атаки	15°	20°	25°	30°	35°	40°	45°	50°
1H	-	-	34	38	42	46	50	53
2H	-	-	21	24	27	30	32	-
3H	-	-	21	24	27	30	32	-
4H	-	-	27	30	33	37	40	42
6H	16	19	21	23	25	27	29	-

Позицій в ступиці	ø Отвору	Ступиця
H	Min-Max	Max I	d2	d3	d4	n*
10, 12, 14	9,5 – 15,0	31	28	75	90	5
10, 12, 14	12,5 – 22,0	42	40	75	90	5
10, 12, 14	22,0 – 25,0	52	45	75	90	5
10, 12, 14	22,0 – 28,0	62	51	75	90	5
10, 12, 14	27,0 – 40,0	82	73	75	90	5
10, 12, 14	40,0 – 48,0	112	90	75	90	10
3	7,0 – 16,0	31	28	28	-
6	7,5 – 9,0	31	26	25	41	3
6	9,5 – 16,0	31	26	25	41	3
6	10,5 – 19,0	41	34	25	41	3
8	9,5 – 17,0	31	28	40	56	4
8	12,6 – 21,0	42	35	40	56	4
8	17,0 – 25,0	60	41	40	56	4

n* - кількість болтів у кільці болтів d4
