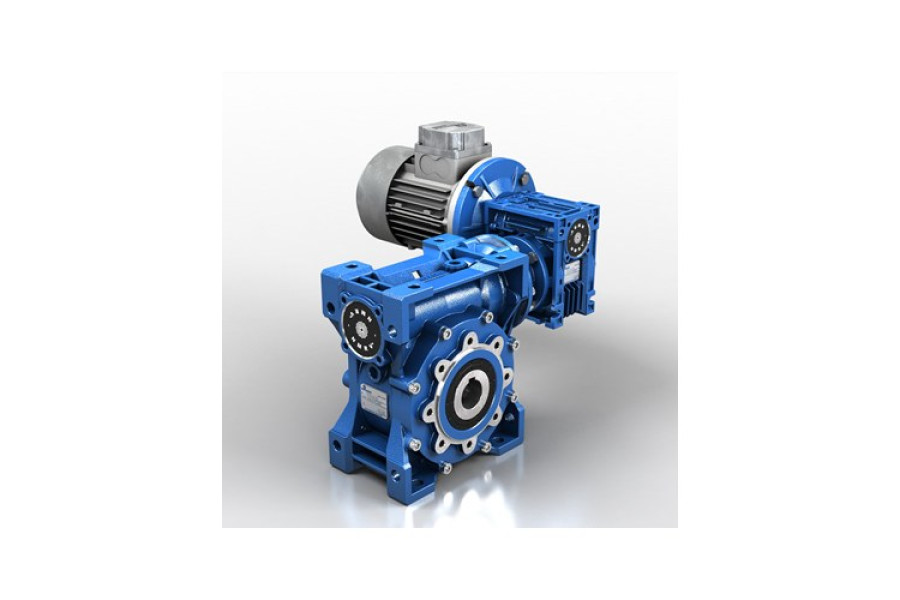

Черв'ячний двоступеневий мотор-редуктор Мотор-редуктор МЧ2-80

Name: Мотор-редуктор МЧ2-80
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31948

договірна

Мотор-редуктор черв'ячний двоступеневий МЧ2-80: номінальний крутний момент на вихідному валу: 240 Н*м; міжосьова відстань: 80 мм.

Напруга, В:220, 380

Об./хв:0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Мотор-редуктор МЧ2-80

Опис

Призначення мотор-редуктора МЧ2-80

Мотор-редуктори черв'ячні двоступеневі застосовуються для перетворення кутової швидкості обертання швидкохідного вала і крутного моменту. Вони широко використовуються у всіх сферах промисловості (вантажопідйомне обладнання, будівельна техніка, транспортна галузь).

Технічні характеристики мотор-редуктора МЧ2-80

Мотор редуктор МЧ2 характеризується наступними параметрами:

можливість обертання валів в будь-яку сторону
постійнt і зміннt навантаження в межах номінального крутного моменту
кліматичні виконання У3 і Т2 (відповідно до ГОСТу 15150-69) за умови функціонування на висоті до 1000 м. над рівнем моря (робота на більшій висоті можлива при дотриманні вимог ГОСТ 183-74)
зовнішнє середовище: не агресивне, вибухобезпечне, таке, що характеризується вмiстом не провідного пилу до 10 мг/м³
живлення від мережі змінного струму напругою 220 або 380В частотою 50Гц або 60Гц.

Характеристики

Основні

Модель

МЧ2-80

Напруга, В

220, 380

Частота струму, Гц

50, 60

Об./хв

0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Крутний момент, Н*м

240

Діаметр з'єднувальний, мм

Варіанти збирання редукторів МЧ2-80 (вид зверху, черв'як під колесом)

Схема складання мотор-редукторів МЧ2-80

Варіанти розташування черв'ячної пари в редукторах МЧ2-80(вид збоку)

Схема складання мотор-редукторів МЧ2-80

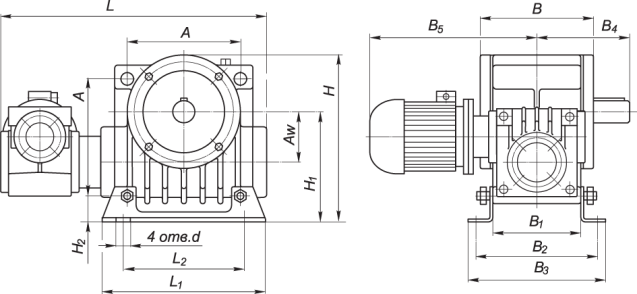

Схема габаритних розмірів мотор-редуктора МЧ2-80

Габаритні розміри мотор-редуктора МЧ2-80

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	A	В	В1	B2	В3	В4	В5	H	Н1	Н2	L	L1	L2	d
МЧ2-80	80	180	165	140	185	212	145	370	267	172	42	358	260	225	15

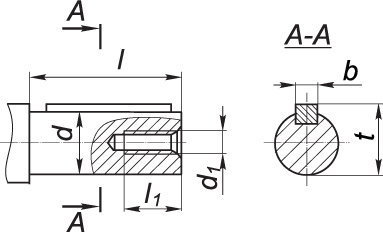

Розміри циліндричних валів мотор-редуктора МЧ2-80

Габаритні розміри мотор-редуктора МЧ2-80

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d	d1	l	l1	b	t
МЧ2-80	35к6	M8	80(58)	20	10	38

Розміри порожнистих валів мотор-редуктора МЧ2-80 (2 варіанта)

Габаритні розміри мотор-редуктора МЧ2-80

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
МЧ2-80	41	35	116	66	10	38,3	40x1,5хН8
