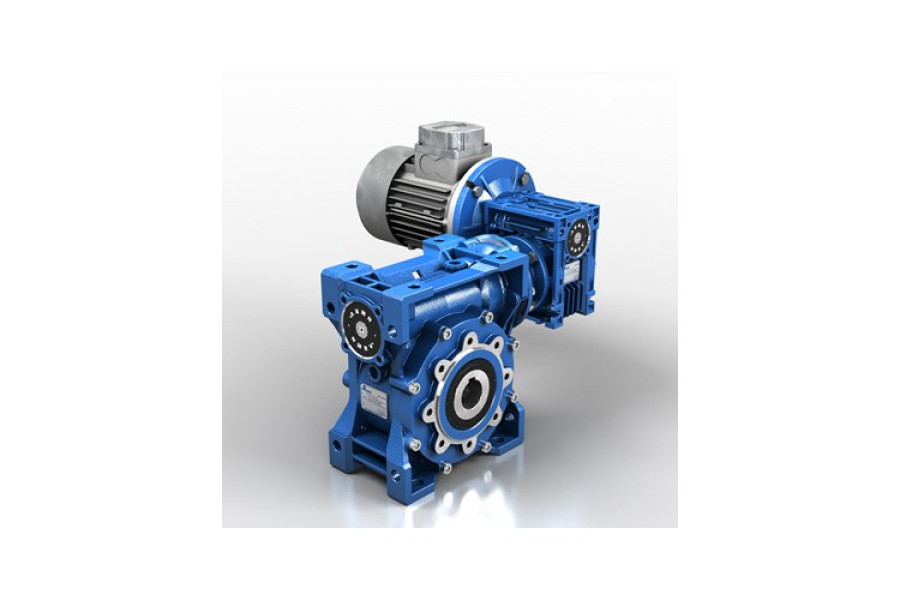

Мотор-редуктор МЧ2-40

Name: Мотор-редуктор МЧ2-40
Brand: ГОСТ

Черв'ячний двоступеневий мотор-редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31946

договірна

Мотор-редуктор черв'ячний двоступеневий МЧ2-40: номінальний крутний момент на вихідному валу: 35 Н*м; міжосьова відстань: 40 мм.

Напруга, В:220, 380

Об./хв:0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Мотор-редуктор МЧ2-40

Опис

Призначення мотор-редуктора МЧ2-40

Мотор-редуктори черв'ячні двоступеневі застосовуються для перетворення кутової швидкості обертання швидкохідного вала і крутного моменту. Вони широко використовуються у всіх сферах промисловості (вантажопідйомне обладнання, будівельна техніка, транспортна галузь).

Технічні характеристики мотор-редуктора МЧ2-40

Мотор редуктор МЧ2 характеризується наступними параметрами:

можливість обертання валів в будь-яку сторону
постійнt і зміннt навантаження в межах номінального крутного моменту
кліматичні виконання У3 і Т2 (відповідно до ГОСТу 15150-69) за умови функціонування на висоті до 1000 м. над рівнем моря (робота на більшій висоті можлива при дотриманні вимог ГОСТ 183-74)
зовнішнє середовище: не агресивне, вибухобезпечне, таке, що характеризується вмiстом не провідного пилу до 10 мг/м³
живлення від мережі змінного струму напругою 220 або 380В частотою 50Гц або 60Гц.

Характеристики

Основні

Модель

МЧ2-40

Напруга, В

220, 380

Частота струму, Гц

50, 60

Об./хв

0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Крутний момент, Н*м

Діаметр з'єднувальний, мм

Варіанти збирання редукторів МЧ2-40 (вид зверху, черв'як під колесом)

Схема складання мотор-редукторів МЧ2-40

Варіанти розташування черв'ячної пари в редукторах МЧ2-40(вид збоку)

Схема складання мотор-редукторів МЧ2-40

Схема габаритних розмірів мотор-редуктора МЧ2-40

Габаритні розміри мотор-редуктора МЧ2-40

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	A	В	В1	B2	В3	В4	В5	H	Н1	Н2	L	L1	L2	d
МЧ2-40	40	105	120	100	140	164	100	320	180	112	37	260	180	150	13

Розміри циліндричних валів мотор-редуктора МЧ2-40

Габаритні розміри мотор-редуктора МЧ2-40

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d	d1	l	l1	b	t
МЧ2-40	18к6	M5	28(40)	15	6	20,5

Розміри порожнистих валів мотор-редуктора МЧ2-40 (2 варіанта)

Габаритні розміри мотор-редуктора МЧ2-40

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
МЧ2-40	23	18	112	72	6	20,8	22x1,5хН8
