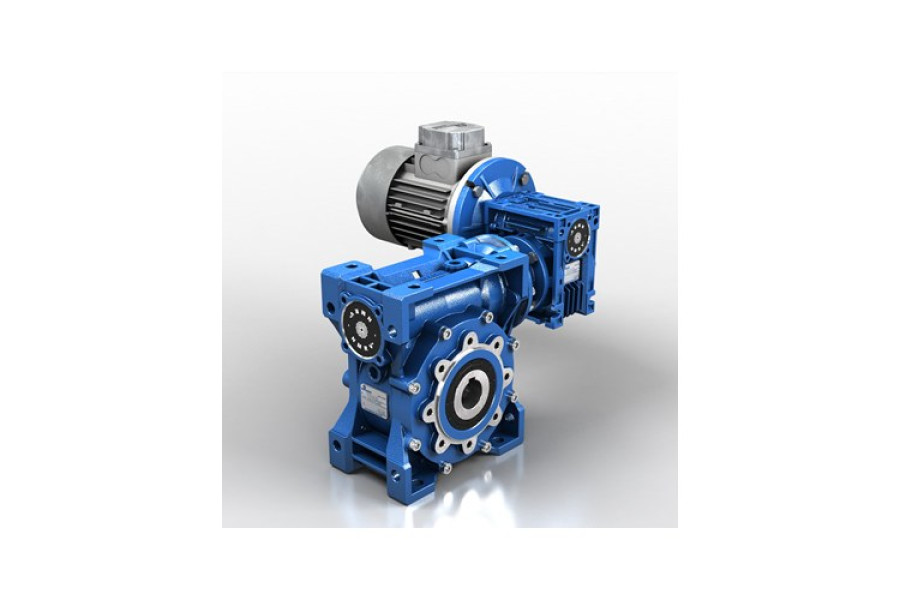

Черв'ячний двоступеневий мотор-редуктор Мотор-редуктор МЧ2-125

Name: Мотор-редуктор МЧ2-125
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31950

договірна

Мотор-редуктор черв'ячний двоступеневий МЧ2-125: номінальний крутний момент на вихідному валу: 950 Н*м; міжосьова відстань: 125 мм.

Напруга, В:220, 380

Об./хв:0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Мотор-редуктор МЧ2-125

Опис

Призначення мотор-редуктора МЧ2-125

Мотор-редуктори черв'ячні двоступеневі застосовуються для перетворення кутової швидкості обертання швидкохідного вала і крутного моменту. Вони широко використовуються у всіх сферах промисловості (вантажопідйомне обладнання, будівельна техніка, транспортна галузь).

Технічні характеристики мотор-редуктора МЧ2-125

Мотор редуктор МЧ2 характеризується наступними параметрами:

можливість обертання валів в будь-яку сторону
постійнt і зміннt навантаження в межах номінального крутного моменту
кліматичні виконання У3 і Т2 (відповідно до ГОСТу 15150-69) за умови функціонування на висоті до 1000 м. над рівнем моря (робота на більшій висоті можлива при дотриманні вимог ГОСТ 183-74)
зовнішнє середовище: не агресивне, вибухобезпечне, таке, що характеризується вмiстом не провідного пилу до 10 мг/м³
живлення від мережі змінного струму напругою 220 або 380В частотою 50Гц або 60Гц.

Характеристики

Основні

Модель

МЧ2-125

Напруга, В

220, 380

Частота струму, Гц

50, 60

Об./хв

0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Крутний момент, Н*м

950

Діаметр з'єднувальний, мм

125

Варіанти збирання редукторів МЧ2-125 (вид зверху, черв'як під колесом)

Схема складання мотор-редукторів МЧ2-125

Варіанти розташування черв'ячної пари в редукторах МЧ2-125(вид збоку)

Схема складання мотор-редукторів МЧ2-125

Схема габаритних розмірів мотор-редуктора МЧ2-125

Габаритні розміри мотор-редуктора МЧ2-125

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	В	В1	B2	В3	В4	H	Н1	Н2	L	L1	L2	d
МЧ2-125	125	243	230	190	230	480	396	236	22	485	275	230	19

Розміри циліндричних валів мотор-редуктора МЧ2-125

Габаритні розміри мотор-редуктора МЧ2-125

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d	d1	l	l1	l2	b	t	b1	t1
МЧ2-125	55	M36х3,0	110	82	110	14	28,95	16	59

Розміри порожнистих валів мотор-редуктора МЧ2-125 (2 варіанта)

Габаритні розміри мотор-редуктора МЧ2-125

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
МЧ2-125	60	40	230	110	12	43,3	55x2,5хН8
