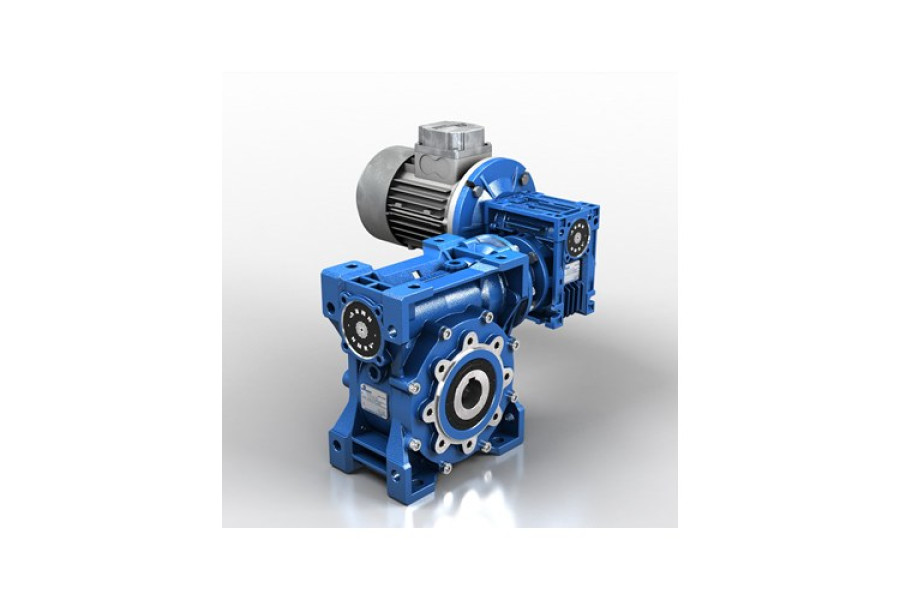

Черв'ячний двоступеневий мотор-редуктор Мотор-редуктор МЧ2-100

Name: Мотор-редуктор МЧ2-100
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31949

договірна

Мотор-редуктор черв'ячний двоступеневий МЧ2-100: номінальний крутний момент на вихідному валу: 500 Н*м; міжосьова відстань: 100 мм.

Напруга, В:220, 380

Об./хв:0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Мотор-редуктор МЧ2-100

Опис

Призначення мотор-редуктора МЧ2-100

Мотор-редуктори черв'ячні двоступеневі застосовуються для перетворення кутової швидкості обертання швидкохідного вала і крутного моменту. Вони широко використовуються у всіх сферах промисловості (вантажопідйомне обладнання, будівельна техніка, транспортна галузь).

Технічні характеристики мотор-редуктора МЧ2-100

Мотор редуктор МЧ2 характеризується наступними параметрами:

можливість обертання валів в будь-яку сторону
постійнt і зміннt навантаження в межах номінального крутного моменту
кліматичні виконання У3 і Т2 (відповідно до ГОСТу 15150-69) за умови функціонування на висоті до 1000 м. над рівнем моря (робота на більшій висоті можлива при дотриманні вимог ГОСТ 183-74)
зовнішнє середовище: не агресивне, вибухобезпечне, таке, що характеризується вмiстом не провідного пилу до 10 мг/м³
живлення від мережі змінного струму напругою 220 або 380В частотою 50Гц або 60Гц.

Характеристики

Основні

Модель

МЧ2-100

Напруга, В

220, 380

Частота струму, Гц

50, 60

Об./хв

0.1; 0.14; 0.18; 0.22; 0.35; 0.44; 0.56; 0.7; 0.9; 1.1; 1.4; 1.75; 2.2;4 2.8; 3.5; 4.4; 5.6; 7; 9; 11; 14

Крутний момент, Н*м

500

Діаметр з'єднувальний, мм

100

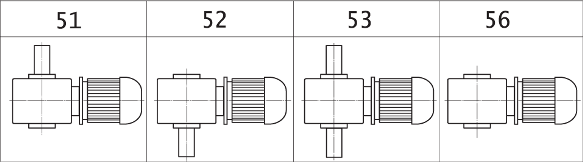

Варіанти збирання редукторів МЧ2-100 (вид зверху, черв'як під колесом)

Схема складання мотор-редукторів МЧ2-100

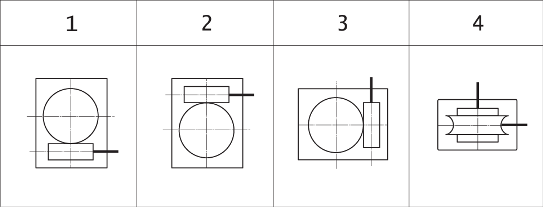

Варіанти розташування черв'ячної пари в редукторах МЧ2-100(вид збоку)

Схема складання мотор-редукторів МЧ2-100

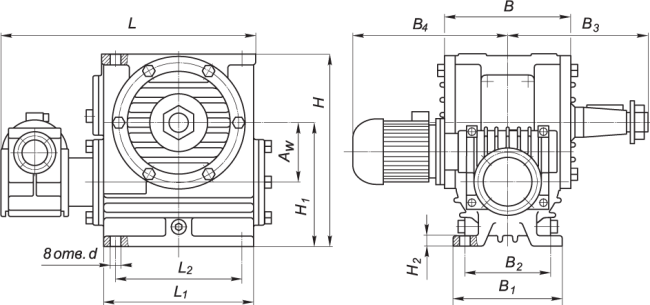

Схема габаритних розмірів мотор-редуктора МЧ2-100

Габаритні розміри мотор-редуктора МЧ2-100

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	В	В1	B2	В3	В4	H	Н1	Н2	L	L1	L2	d
МЧ2-100	100	194	175	140	225	380	312	200	18	421	240	200	19

Розміри циліндричних валів мотор-редуктора МЧ2-100

Габаритні розміри мотор-редуктора МЧ2-100

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d	d1	l	l1	l2	b	t	b1	t1
МЧ2-100	45	M30х2,0	110	82	90	12	23,45	14	49

Розміри порожнистих валів мотор-редуктора МЧ2-100 (2 варіанта)

Габаритні розміри мотор-редуктора МЧ2-100

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
МЧ2-100	46	35	205	90	10	38,3	45x2,0хН8
