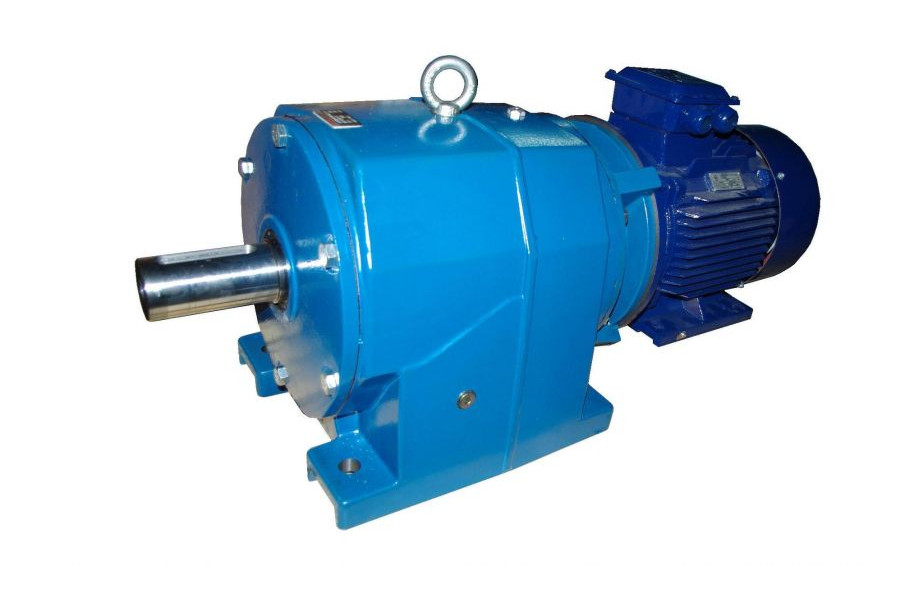

Мотор-редуктор 3МП-40

Планетарний мотор-редуктор

Виробник: ГОСТ
0
Все про товар
Опис
Характеристики
Технічні характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID32314
договірна

Мотор-редуктор планетарний 3МП-40 : потужність електродвигуна: 0.18-11.0 кВт ; номінальний крутний момент на вихідному валу: 225-375 Н*м ; номінальна частота обертання вихідного валу: 225-375 об/хв ; радіус розташування осей сателітів: 40,0 мм .

Потужність електродвигуна кВт:0.18-11.0
Об./хв:3.55-280
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Мотор-редуктор 3МП-40
Опис

Призначення мотор-редуктора 3МП-40

Мотор редуктор планетарний 3МП-40 являє собою суміщені в одному блоці асинхронний електродвигун і пристрій, що збільшує крутний момент і знижує навантаження на двигун.

Мотор редуктор 3МП призначений для комплектації електромеханічних приводів машин, устаткування і агрегатів загального призначення в самих різних галузях промисловості. Установка даного обладнання спрямована на зниження обертального моменту і підвищення кількості оборотів механізму.

Технічні характеристики мотор-редуктора 3МП-40

Мотор редуктор планетарний 3МП-40 відрізняється:

  • високим крутним моментом на вихідному валу
  • широкими кінематичними можливостями
  • великими передавальними числами
  • рівномірним розподілом радіальних сил на корпус
  • високою стійкістю до ударних навантажень
  • відносно невеликими розмірами і масою.
Характеристики
Основні
Модель
3МП-40
Потужність електродвигуна кВт
0.18-11.0
Об./хв
3.55-280
ККД, %
96-98
Маса, кг
32-35
Крутний момент, Н*м
225-375
Діаметр з'єднувальний, мм
40,0
Неважлива характеристика, що настроюється 1
2400-4540

Основні технічні характеристики мотор-редукторів 3МП-40

Частота обертання вихідного валу, об/хв Номінальний крутний момент на вихідному валу, Н*м Комплектуючий електродвигун Допустиме радіально-консольне навантаження на вихідному валу, Н ККД редукторної частини,% Маса редукторної частини, кг (не більше)
Марка Потужність, кВт
триступінчаті
3,55 375 АІР63А6 0,18 4540 96 35
4,4 330 АІР63А6 0,18
5,6 375 АІР63В6 0,25
7,1 375 АІР63В4 0,37
9,0 330 АІР63В4 0,37
12,5 375 АІР63В2 0,55
16,0 330 АІР63В2 0,55
двуступінчаті
18,0 375 АІР90LА8 0,75 4200 97 32
280 АІР80В8 0,55
22,4 375 АІР80В6 1,1
225 АІР71В6 0,55
28,0 364 АІР80В6 1,1
250 АІР80А6 0,75
35,5 375 АІР80В4 1,5
285 АІР80А4 1,1
45,0 308 АІР80В4 1,5
225 АІР80А4 1,1
56,0 365 АІР90L4 2,2
248 АІР80B4 1,5
71,0 375 АІР90L2 3,0
280 АІР80В2 2,2
90,0 310 АІР90L2 3,0
225 АІР80В2 2,2
одноступінчаті
112,0 340 АІР112MB6 4,0 2400 98 35
250 АІР112MA6 3,0
140,0 340 АІР132S6 5,5
260 АІР112MB6 4,0
180,0 375 АІР132S4 7,5
235 АІР112M4 5,5
224,0 375 АІР132S4 7,5
230 АІР112M4 5,5
280 375 АІР132M4 11,0
250 АІР132S4 7,5

Конструктивне виконання за способом монтажу мотор-редукторів 3МП-40

Конструктивне виконання за способом монтажу мотор-редукторів 3МП-40

Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання - на лапах)

Габаритні розміри мотор-редуктора 3МП-40


Модель
редуктора

Частота обертання вихідного валу, об/хв
Габаритні та приєднувальні розміри, мм
L B H L1 L2 В1 В2 Н1 H2 H3 d1
не більше
3МП-40 3,55…16 500 224 247 110 170 180 220 112 22 - 20
18…90 625 250 247 -
112…280 725 350 305 63

Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання - на фланці)

Габаритні розміри мотор-редуктора 3МП-40


Модель
редуктора

Частота обертання вихідного валу, об/хв
Габаритні та приєднувальні розміри, мм
L B L3 L4 L5 D D1 D2 d2 n
не більше
3МП-40 3,55…16 500 224 6 16 90 200 130 165 15 6
18…90 625 250
112…280 725 350

Приєднувальні розміри конічних валів мотор-редукторів 3МП-40

Габаритні розміри мотор-редуктора 3МП-40


Модель
редуктора
Приєднувальні розміри, мм
d d1 l l1 b t
3МП-40 35 М20х1,5 80 58 6 18,55

Приєднувальні розміри циліндричних валів мотор-редукторів 3МП-40

Габаритні розміри мотор-редуктора 3МП-40


Модель
редуктора
Приєднувальні розміри, мм
d l b t
3МП-40 35k6 80 10 38

Приєднувальні розміри порожнистих валів мотор-редукторів 3МП-40

Габаритні розміри мотор-редуктора 3МП-40


Модель
редуктора
Приєднувальні розміри, мм
d l b t
3МП-40 35Н7 70 10 38
