Мотор-редуктор планетарний 3МП-100 : потужність електродвигуна: 1.1-90.0 кВт ; номінальний крутний момент на вихідному валу: 2285-3950 Н*м ; номінальна частота обертання вихідного валу: 2285-3950 об/хв ; радіус розташування осей сателітів: 100,0 мм .
Потужність електродвигуна кВт:1.1-90.0
Об./хв:3.55-280
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз

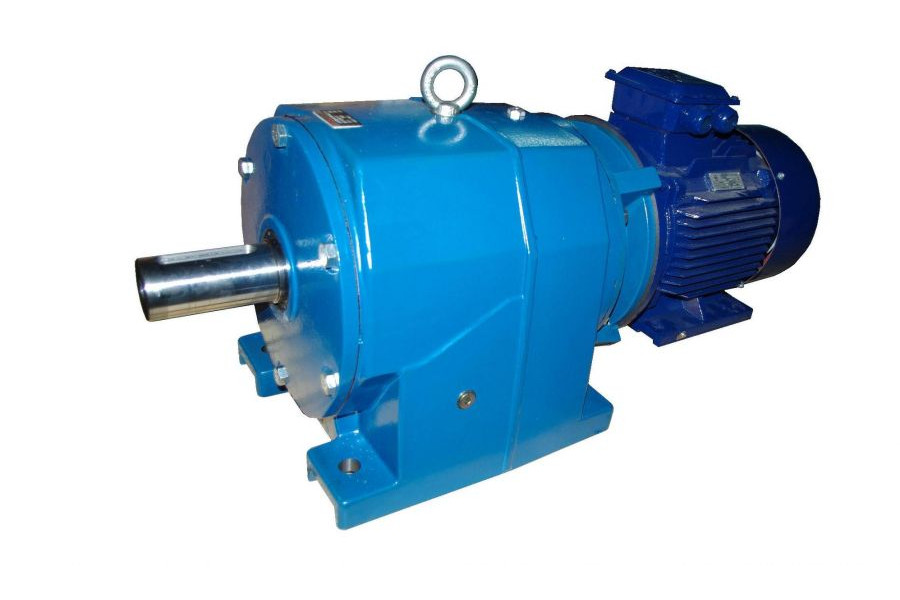

Мотор-редуктор 3МП-100
Опис
Призначення мотор-редуктора 3МП-100
Мотор редуктор планетарний 3МП-100 являє собою суміщені в одному блоці асинхронний електродвигун і пристрій, що збільшує крутний момент і знижує навантаження на двигун.
Мотор редуктор 3МП призначений для комплектації електромеханічних приводів машин, устаткування і агрегатів загального призначення в самих різних галузях промисловості. Установка даного обладнання спрямована на зниження обертального моменту і підвищення кількості оборотів механізму.
Технічні характеристики мотор-редуктора 3МП-100
Мотор редуктор планетарний 3МП-100 відрізняється:
високим крутним моментом на вихідному валу
широкими кінематичними можливостями
великими передавальними числами
рівномірним розподілом радіальних сил на корпус
високою стійкістю до ударних навантажень
відносно невеликими розмірами і масою.
Характеристики
Основні
Модель
3МП-100
Потужність електродвигуна кВт
1.1-90.0
Об./хв
3.55-280
ККД, %
96-98
Маса, кг
280-310
Крутний момент, Н*м
2285-3950
Діаметр з'єднувальний, мм
100,0
Неважлива характеристика, що настроюється 1
13000
Основні технічні характеристики мотор-редукторів 3МП-100
Частота обертання вихідного валу, об/хв
Номінальний крутний момент на вихідному валу, Н*м
Комплектуючий електродвигун
Допустиме радіально-консольне навантаження на вихідному валу, Н
ККД редукторної частини,%
Маса редукторної частини, кг (не більше)
Марка
Потужність, кВт
триступінчаті
3,55
3950
АІР100L8
1,5
13000
96
310
2897
АІР90LB8
1,1
4,4
3187
АІР100L8
1,5
2338
АІР90LВ8
1,1
5,6
3673
АІР100LA6
2,2
2504
АІР90L6
1,5
7,1
3950
АІР100S4
3,0
2897
АІР90L4
2,2
9,0
4155
АІР100L4
4,0
3116
АІР100S4
3,0
12,5
4114
АІР100L2
5,5
2995
АІР100S2
4,0
16,0
3214
АІР100L2
5,5
2338
АІР100S2
4,0
двоступінчаті
18,0
3895
4А160S8
7,5
13000
97
290
2857
4А132M8
5,5
22,4
4591
4А160S6
11,0
3130
4А132M6
7,5
28,0
3673
4А160S6
11,0
2504
4А132M6
7,5
35,5
3950
4А160S4
15,0
2897
4А132M4
11,0
45,0
4570
4А180S4
22,0
3115
4А160S4
15,0
56,0
3672
4А160S4
22,0
2503
4А160S4
15,0
71,0
3950
4А180M2
30,0
2897
4А180S2
22,0
90,0
3116
4А180M2
30,0
2285
44А180S2
22,0
одноступінчаті
112,0
3756
4А250S6
45,0
13000
98
280
3088
4А225M6
37,0
140,0
3673
4А250M6
55,0
3005
4А250S6
45,0
180,0
3895
4А250S4
75,0
2856
4А225M4
55,0
224,0
3756
4А250M4
90,0
3130
4А250S4
75,0
280,0
3037
4А250M4
90,0
2531
4А250S4
75,0

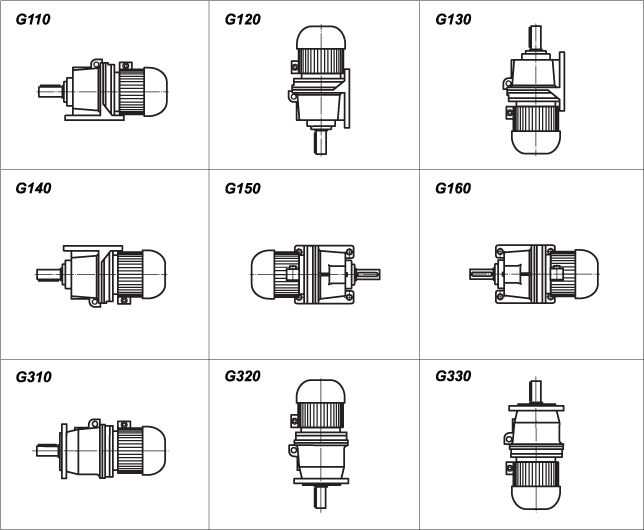

Конструктивне виконання за способом монтажу мотор-редукторів 3МП-100

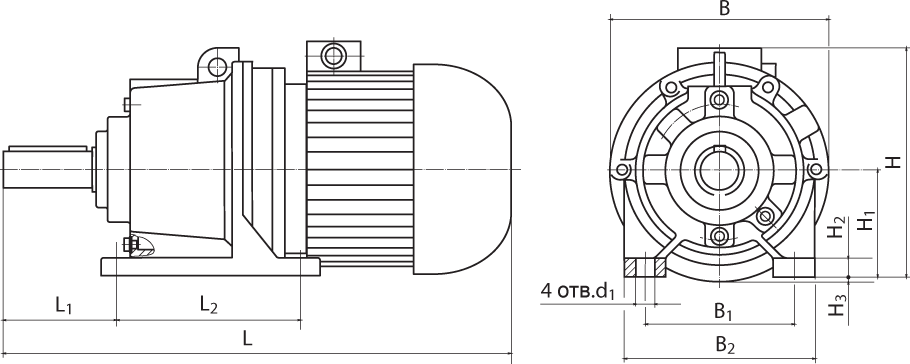

Габаритні та приєднувальні розміри мотор-редукторів 3МП-100 (виконання - на лапах)
Модель редуктора
Частота обертання вихідного валу, об/хв
Габаритні та приєднувальні розміри, мм
L
B
H
L1
L2
В1
В2
Н1
H2
H3
d1
не більше
3МП-100
3,55…16
850
415
420
200
340
340
415
235
40
-
35
18…90
1080
415
485
-
112…280
1305
550
570
40

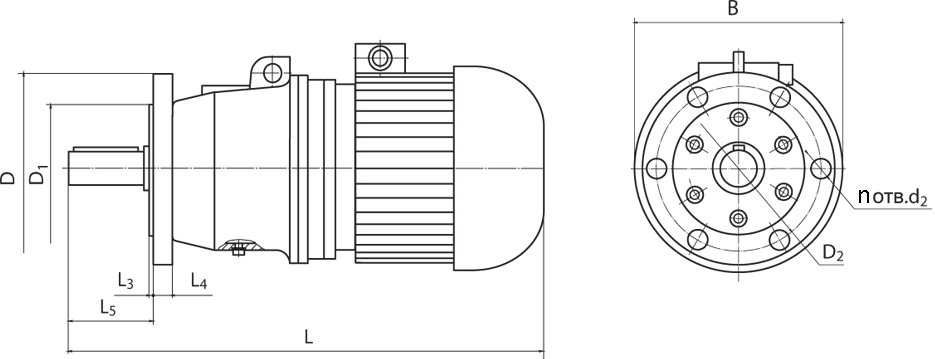

Габаритні та приєднувальні розміри мотор-редукторів 3МП-100 (виконання - на фланці)
Модель редуктора
Частота обертання вихідного валу, об/хв
Габаритні та приєднувальні розміри, мм
L
B
L3
L4
L5
D
D1
D2
d2
n
не більше
3МП-100
3,55…16
850
500
14
28
180
500
400
450
22
8
18…90
1080
500
112…280
1305
550

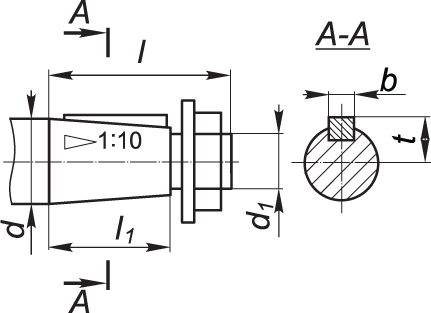

Приєднувальні розміри конічних валів мотор-редукторів 3МП-100
Модель редуктора
Приєднувальні розміри, мм
d
d1
l
l1
b
t
3МП-100
80
М56х4,0
170
130
20
41,25

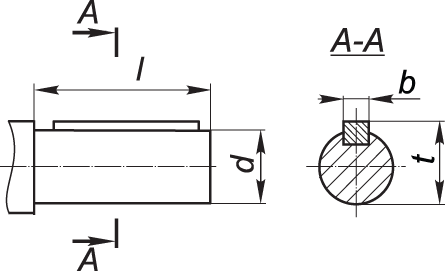

Приєднувальні розміри циліндричних валів мотор-редукторів 3МП-100
Модель редуктора
Приєднувальні розміри, мм
d
l
b
t
3МП-100
80k6
160
22
85

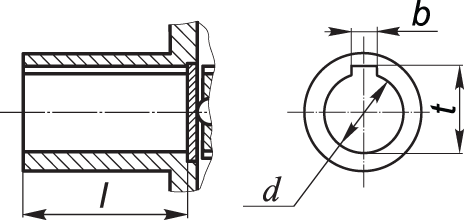

Приєднувальні розміри порожнистих валів мотор-редукторів 3МП-100
Модель редуктора
Приєднувальні розміри, мм
d
l
b
t
3МП-100
за індивідуальним замовленням
