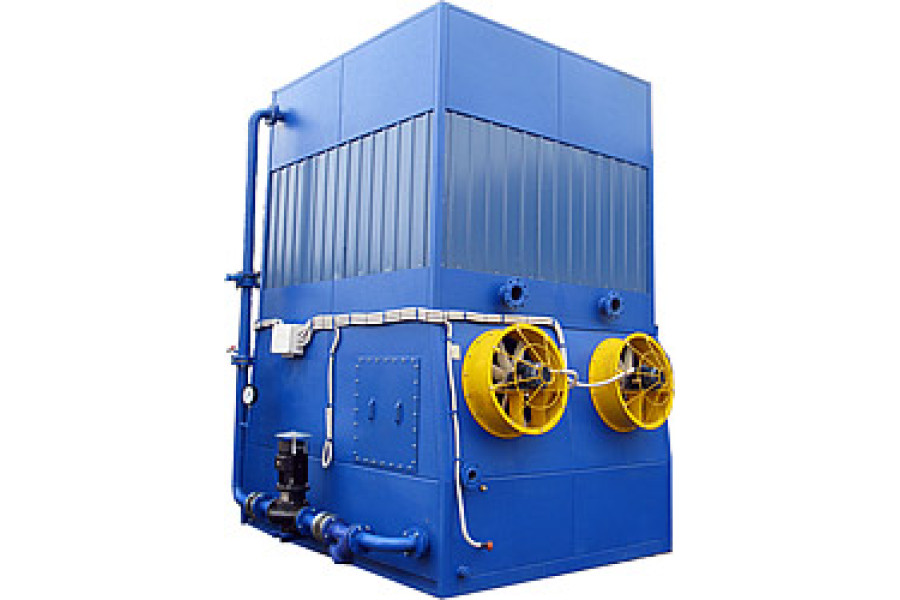

Градирня ГЗК-1

Градирня

Виробник: ГОСТ
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
Під замовлення
Код товару: ID35771
договірна

Градирня ГЗК-1. Продуктивність по повітрю: 57600 м3/год;  Продуктивність охолоджуваної рідини: 25-65 м3/год.

Продукти­вність, м³/год:25-65
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Градирня ГЗК-1
Опис

Призначення та застосування градирні ГЗК-1

Градирня вентиляторна із замкнутим контуром ГЗК-1 призначена для охолодження рідини (підготовлена ​​(дистильована) вода, масло, водноспиртовоий розчин та ін.) циркулюючої в замкнутому контурі без розриву струменя і втрати робочого тиску.

Конструкція градирні ГЗК-1

Градирня із замкнутим контуром ГЗК-1 має два незалежних контури:  "технологічне обладнання - теплообмінник градирні " і " водозбірний піддон градирні - водорозподільна система градирні ", що запобігає можливість випаровування і змішування охолоджуваної рідини з охолоджувальною зворотному водою.

Конструктивні особливості градирні із замкнутим контуром ГЗК-1

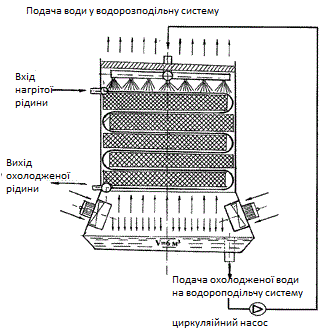

схема градирни, расчет градирни Градирня ГЗК-1 являє собою теплообмінник з примусовою вентиляцією, що працює за принципом протитечії води і повітря.

Складається з двох монтажних блоків, що забезпечує зручність транспортування і монтажу, а також вільний доступ до форсунок, зрошувача і водоуловлювача.

Наявність знімних листів обшивки у верхньому блоці і люка в нижньому блоці градирні забезпечує вільний доступ відповідно до теплообмінника й фільтру грубого очищення, що знаходиться в баку градирні.

Корпус градирні виготовлений з листового металу з антикорозійним покриттям.

Для забезпечення оптимальних аеродинамічних характеристик корпус градирні всередині по висоті від дна водозбірного піддону до рівня розміщення дифузорів вентиляторних установок розділений перегородками на чотири секції.

Для забезпечення можливості зручної промивання й очищення водозбірного піддону з будь-якого боку градирні від грязьових відкладень в розділових перегородках вирізані трапецієподібні прорізи.

Осьові вентилятори марки ВО 13-290-6,3 /4 шт./ встановлені на похилій поверхні нижнього блоку градирні. Робоче колесо вентилятора безпосередньо встановлено на вал електродвигуна. Від механічних ушкоджень вентилятори захищені захисною сіткою.

Вентилятори призначені для створення штучної тяги повітря - протилежно спрямованого повітряного потоку щодо руху потоку зрошуваної води. Розташування вентиляторів в нижній частині корпусу запобігає агресивній дії на них зони нагрітого і вологого повітря. Застосовані вентилятори характеризуються низьким рівнем шуму, довговічністю і простим технічним доглядом.

Водорозподільнау система призначена для рівномірного розподілу зрошуваної води по поверхні труб теплообмінника і складається зі сталевих трубопроводів діаметром,  ø89х3,5мм; ø57х3,5мм і пластикових форсунок типу СТ20х12.

Вода з водозбірного піддону на водорозподільчу систему подається за допомогою насоса.

Водоуловлювач розміщений безпосередньо над водорозподільної системою і призначений для запобігання виносу в атмосферу крапель води, захоплених повітряним потоком із зони зрошення теплообмінника.

Система охолодження складається з двох секцій, кожна з яких представляє собою теплообмінник з тонкостінних гладких сталевих труб ø1 " зміщеного розташування. Завдяки нескладної конструкції градирні існує можливість швидкого демонтажу старого модуля теплообмінника і монтажу нового.

Принцип роботи градирні із замкнутим контуром ГЗК-1.

Процес охолодження відбувається завдяки:

  • випаруваній оборотній воді, яка використовується для зрошення системи труб теплообмінника;
  • теплообміну шляхом конвекції.

Охолоджувана рідина циркулює в системі труб теплообмінника.

У верхній частині градирні ГЗК-1 розташована водорозподільна система, що забезпечує рівномірний розподіл оборотної охолоджуючої води по зовнішній поверхні труб теплообмінника. Тепло від охолоджуваної рідини передається через стінки труб теплообмінника в оборотну воду. При цьому оборотна вода частково випаровується. Стікає з системи труб теплообмінника оборотна води збирається в піддоні, звідки за допомогою насоса подається в водорозподільчу систему.

Підживлення випаруваної кількості води здійснюється автоматично, за допомогою клапана з поплавком.

Потік повітря сприяє інтенсивному випаровуванню і відповідно охолодженню оборотної води. Таким чином, тепло переходить з оборотної води в циркулююче повітря.

Характеристики
Основні
Модель
ГЗК-1
Маса, кг
3800/5000
Висота, мм
4000
Ширина, мм
2200
Довжина прямокутного перерізу, мм
2800
Кількість ТЕНів електронагрівача
4
Макс. витрата повітря при прямому потоці, м3/год
57600
Максимальний вміст гліколя в переміщуваної рідини,%
0,01
Потужність двигуна, Вт
44000
Продукти­вність, м³/год
25-65
Відгуки

Немає відгуків про цей товар.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді
Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.
