Клапан герметичний КГР ручний

Клапан герметичний КГР
Встановлюється в системи загальнопромислової вентиляції та призначений для надійного відключення одних приміщень від інших або відключення приміщень від зовнішнього середовища. Призначений для переміщення повітря вентиляційних систем без механічних домішок, липких та волокнистих речовин. Клапан є запірною арматурою та не призначений для регулювання повітряного потоку. Температурний діапазон переміщуваного середовища варіюється від -45°С до +40°С. Клапан може експлуатуватися в умовах помірного (У) клімату 2-ї категорії розміщення (У2) по ДСТУ EN 60204-1:2015.

Типи виконання за приводом:

• з ручним приводом;
• через ручний редуктор;
• з електроприводом, оснащеним ручним дублером.

Установче положення клапана:

Для клапана з електроприводом:

• на вертикальних повітроводах – будь-яке;
• на горизонтальних повітроводах – таке положення, щоб привід знаходився у верхній півсфері щодо горизонтальної площини (вал клапана розташований вище осі повітроводу).

Для клапана з ручним приводом: незалежно від положення повітроводу – будь-яке.

Принцип дії гермоклапана:
При відкритті клапана електропривод або ручний привід передає обертання валу, з’єднаного з таріллю. На початку повороту валу на 10–20° таріль відходить від сідла корпусу, повертаючись, що досягається за допомогою однієї чи кількох пружин. При подальшому повороті валу таріль спільно з важелем встановлюється паралельно осі проходу гермоклапана, відкриваючи прохід для середовища. Закриття проходу клапана відбувається у зворотному порядку: таріль спочатку повертається на 90°, стає навпроти сідла, потім при подальшому повороті валу на 10–20° притискається до сідла. Клапан виготовляється з вуглецевої сталі з порошковим покриттям за каталогом.

Технічні характеристики

Основні елементи конструкції

1. Корпус – зварна металоконструкція, складається з обичайки та фланців.
2. Таріль – запірний елемент клапана.
3. Вал – служить для передачі обертаючого моменту від приводу на таріль.
4. Важіль.

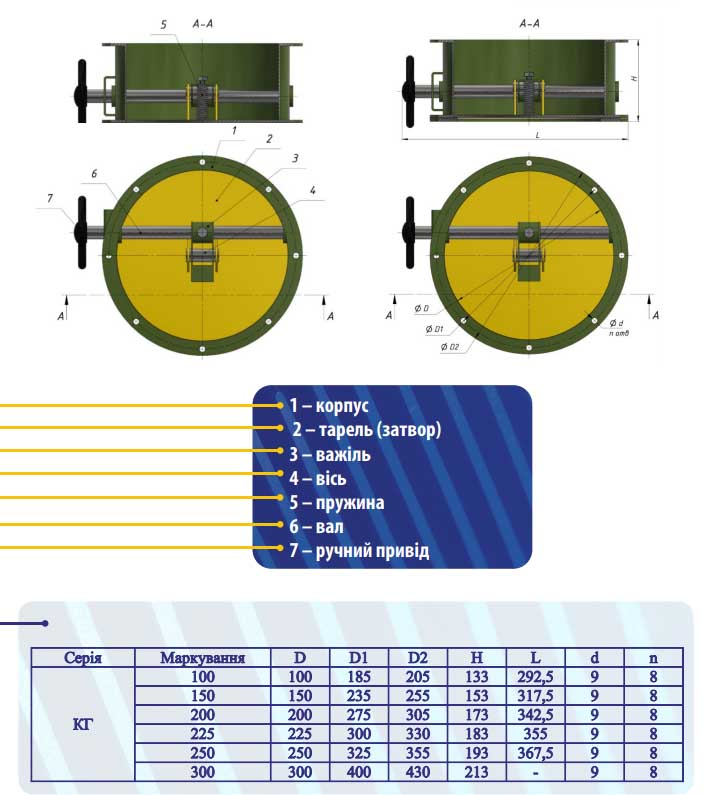

Габаритні та приєднувальні розміри, мм
