ГД-31

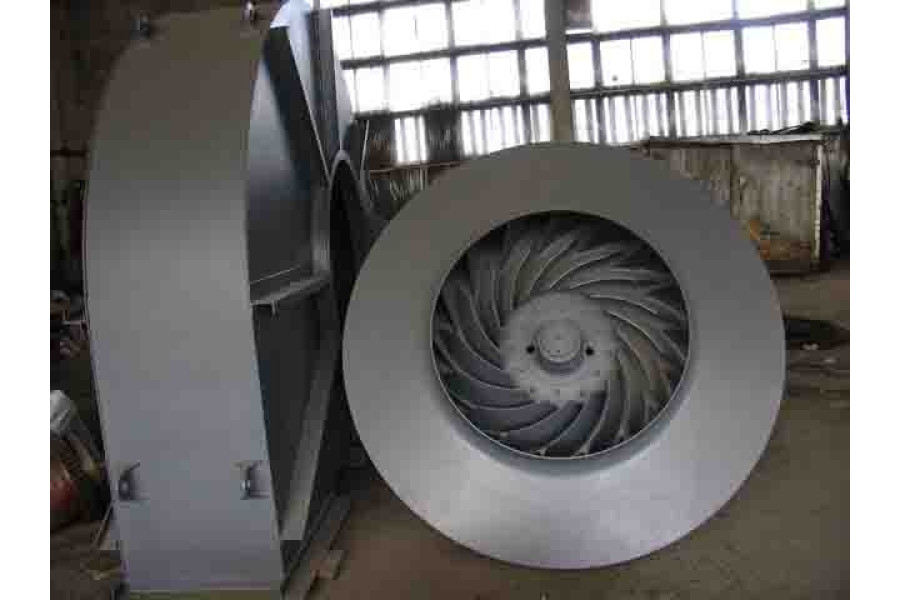

Димотяг гарячого дуття

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ГД-31
Під замовлення
Код товару: ID16533
договірна

Димотяг гарячого дуття ГД-31. Потужність двигуна: 500-1600 кВт; Частота обертання двигуна: 750 об./хв; Продуктивність: 330000 м3/год; Повний тиск: 4220 Па.

Потужність електродвигуна кВт:500-1600
Об./хв:750
Граничний тиск, Па:4220
Продукти­вність, м³/год:330000
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ГД-31
Опис

Призначення димотягів гарячого дуття ГД-31

Відцентрові димотяги гарячого дуття одностороннього всмоктування ГД-31 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ГД-31 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 0,5 г/нм3 і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ГД-31:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400 °С. Експлуатація димотяга допускається при частоті обертання 1000 об/хв.

Кути розвороту корпуса димососів ГД-31

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ГД-31

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ГД-31

Характеристики
Основні
Модель
ГД-31
Тип електродвигуна
АДО, 2АДОТ, 2АДО
Потужність електродвигуна кВт
500-1600
Об./хв
750
Макс. температура переміщуваного повітря, °С
347
Межа забрудненості, мг/м3
0,5
Маса, кг
12430
Граничний тиск, Па
4220
Максимальний ККД, ηmax (%)
84
Продукти­вність, м³/год
330000

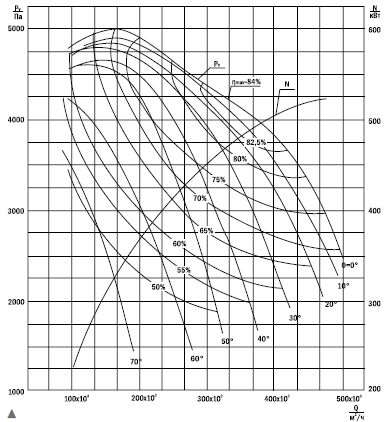

Аеродинамічні характеристики ГД-31
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Pv - Повний тиск, даПа
N - Встановлена потужність, кВт
ηmax - Частота обертання робочого колеса, об./хв

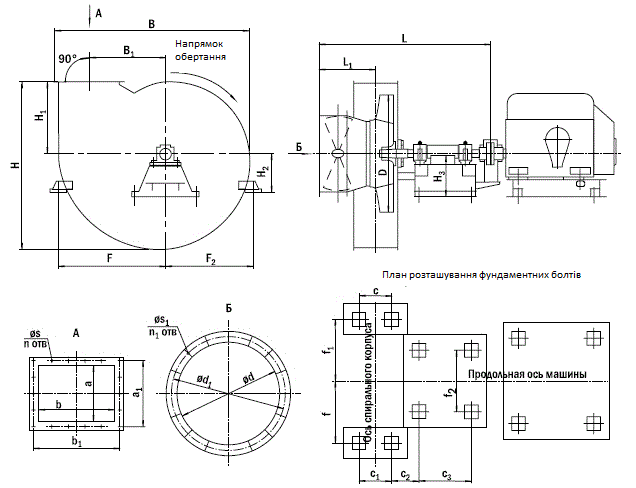

Габаритні розміри вентилятора ГД-31

Модель Габаритні розміри, мм
B B1 D H H1 H2 H3 L L1
ГД-31 6390 2002 3080 4596 2156 700 830 4022 1188

Модель Приєднувальні розміри, мм
a a1 b b1 d d1 n n1 s s1
ГД-31 1148 1280 1539 1673 2020 2110 24 24 22 19

Модель Установні розміри, мм
c c1 c2 c3 f f1 f2
ГД-31 760/1160 760/1160 797/597 1300 3410/305 2840/2480 1150
