ГД-26x2

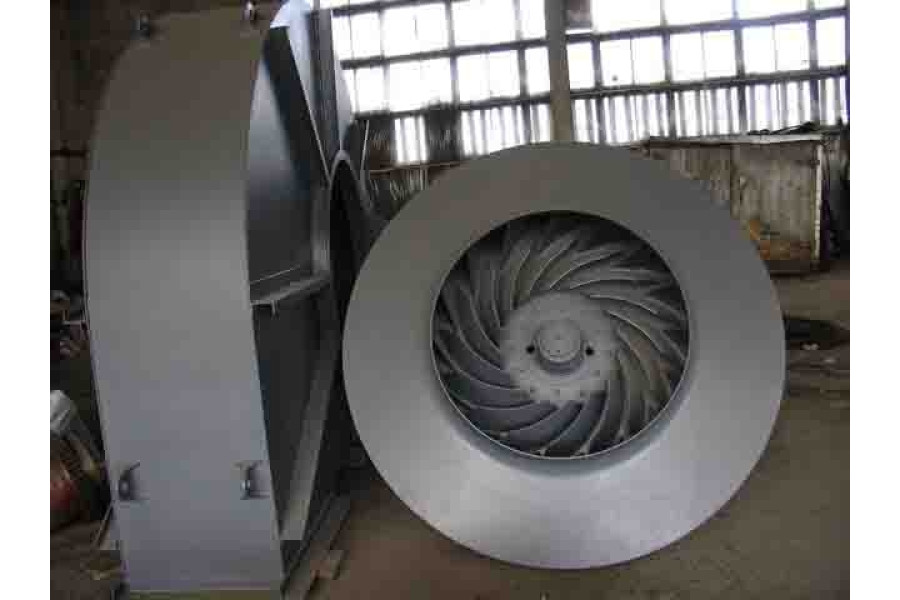

Димотяг гарячого дуття

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ГД-26x2
Під замовлення
Код товару: ID16534
договірна

Димотяг гарячого дуття ГД-26x2. Потужність двигуна: 1250 кВт; Частота обертання двигуна: 1000 об./хв; Продуктивність: 640000 м3/год; Повний тиск: 4780 Па.

Потужність електродвигуна кВт:1250
Об./хв:1000
Граничний тиск, Па:4780
Продукти­вність, м³/год:640000
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ГД-26x2
Опис

Призначення димотягів гарячого дуття ГД-26x2

Відцентрові димотяги гарячого дуття одностороннього всмоктування ГД-26x2 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ГД-26x2 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 0,15 г/нм3 і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ГД-26x2:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400 °С. Експлуатація димотяга допускається при частоті обертання 1000 об/хв.

Кути розвороту корпуса димососів ГД-26x2

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ГД-26x2

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ГД-26x2

Характеристики
Основні
Модель
ГД-26x2
Тип електродвигуна
АОД
Потужність електродвигуна кВт
1250
Об./хв
1000
Макс. температура переміщуваного повітря, °С
400
Межа забрудненості, мг/м3
0,15
Маса, кг
31500
Граничний тиск, Па
4780
Максимальний ККД, ηmax (%)
83
Продукти­вність, м³/год
640000

Аеродинамічні характеристики ГД-26x2
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Pv - Повний тиск, даПа
N - Встановлена потужність, кВт
ηmax - Частота обертаняя робочого колеса, об./хв

Габаритні розміри вентилятора ГД-26x2

Модель Габаритні розміри, мм
B B1 D H H1 H2 H3 H4 L L1
ГД-26x2 1950 2780 2600 1800 700 700 2070 920 5200 3778

Модель Приєднувальні розміри, мм
a a1 a2 a3 b b1 b2 b3 n n1 s s1
ГД-26x2 1930 2058 1820 1950 1300 1410 3900 4020 26 40 22 22

Модель Установні розміри, мм
c c' c1 c1' c2 c2' c3 c3' c4 f f1 f2 f3 f4
ГД-26x2 - 1160 - 2350 460 280 715 690 420 - 2600 1650 2370 1300
