Fischbach VN 413

Name: Fischbach VN 413
Brand: Fischbach

Вентиляторний модуль

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27762

договірна

Вентиляторний модуль Fischbach VN 413. Продуктивність: 33730 м³/год; Споживана потужність: 13900 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:400

Продуктивність, м³/год:33730

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach VN 413

Опис

Призначення вентиляторного блоку Fischbach VN 413

Вентиляторний модуль Fischbach VN 413 з компактним вентилятором FISCHBACH HD 630/TD 10 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція вентиляторного модуля Fischbach VN 413

Корпус вентиляційних комплектуючих виготовлений з оцинкованої сталі. Спеціальна конструкція рами корпусу з міцного алюмінієвого багатошарового профілю з'єднана за допомогою пластмасових кутових кріплень. Подвійні стінки корпусу товщиною 40 мм розташовані на одному рівні і взаємозамінні. Теплоізоляція з негорючих мінеральних волокон, що мають високий ступінь термічного опору. Нормований коефіцієнт звукоізоляції стінок згідно стандарту DIN 52210RW>40 дБ.

Збірка здійснюється за допомогою міцних швидкорознімних кріплень (кут повороту 90°), повністю утоплених у пластмасовий профіль стінок з високим притискним зусиллям, а також гнучких з'єднань з боку всмоктування і нагнітання. У модулі стандартної серії встановлено компактний вентилятор двостороннього всмоктування D/DS.

На замовлення поставляється також як припливна система вентиляції з нагрівачем, охолоджувачем, фільтром і допоміжним обладнанням.

Характеристики

Основні

Модель

Fischbach VN 413

Напруга, В

400

Сила струму, А

30,20

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Продуктивність, м³/год

33730

Споживана потужність, Вт

13900

Температура переміщуваного середовища, °С

Фазність

3-фазний

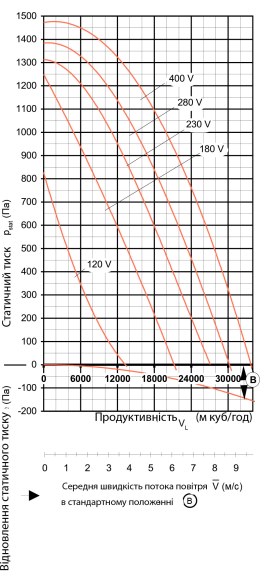

Аеродинамічні характеристики вентиляторного модуля Fischbach VN 413

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропровода становить 2,5 м.

Шумові характеристики вентиляторного модуля Fischbach VN 413

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	120	180	230	280	400
Fischbach VN 413	з боку всмоктування	55	73	81	88	90
Fischbach VN 413	з боку нагнітання	60	78	86	91	95

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 413	120	з боку всмоктування	64	63	69	52	51	53	51	53	63
	120	з боку нагнітання	65	65	75	57	57	56	53	55	68
	180	з боку всмоктування	79	81	85	76	75	72	69	64	81
	180	з боку нагнітання	80	83	91	81	81	76	71	66	86
	230	з боку всмоктування	85	88	91	85	84	80	77	69	89
	230	з боку нагнітання	86	90	97	90	90	84	79	71	94
	280	з боку всмоктування	88	92	95	90	89	85	82	71	94
	280	з боку нагнітання	89	95	101	95	95	89	84	73	99
	400	з боку всмоктування	91	96	98	94	93	89	86	74	98
	400	з боку нагнітання	92	98	104	99	99	94	88	76	103

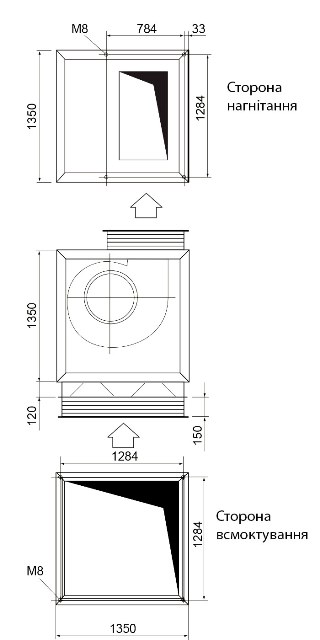

Габаритні розміри вентиляційного блока Fischbach VN 413
