Вентиляторний модуль Fischbach VN 311. Продуктивність: 12615 м³/год; Споживана потужність: 9000 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:400

Продуктивність, м³/год:12615

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach VN 311

Опис

Призначення вентиляторного блоку Fischbach VN 311

Вентиляторний модуль Fischbach VN 311 з компактним вентилятором FISCHBACH DS 9-001/D 5 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

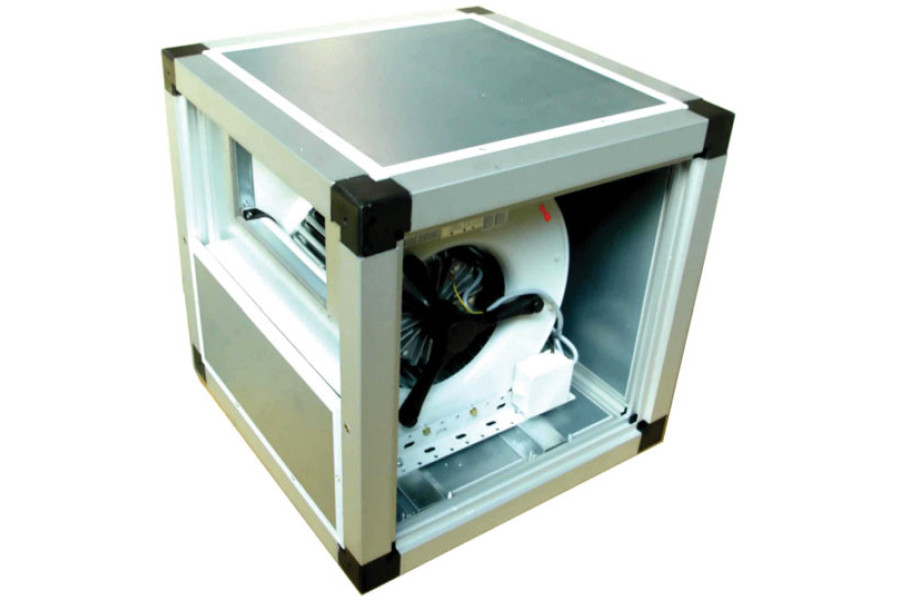

Конструкція вентиляторного модуля Fischbach VN 311

Корпус вентиляційних комплектуючих виготовлений з оцинкованої сталі. Спеціальна конструкція рами корпусу з міцного алюмінієвого багатошарового профілю з'єднана за допомогою пластмасових кутових кріплень. Подвійні стінки корпусу товщиною 40 мм розташовані на одному рівні і взаємозамінні. Теплоізоляція з негорючих мінеральних волокон, що мають високий ступінь термічного опору. Нормований коефіцієнт звукоізоляції стінок згідно стандарту DIN 52210RW>40 дБ.

Збірка здійснюється за допомогою міцних швидкорознімних кріплень (кут повороту 90 °), повністю утоплених у пластмасовий профіль стінок з високим притискним зусиллям, а також гнучких з'єднань з боку всмоктування і нагнітання. У модулі стандартної серії встановлено компактний вентилятор двостороннього всмоктування D/DS.

На замовлення поставляється також як припливна система вентиляції з нагрівачем, охолоджувачем, фільтром і допоміжним обладнанням.

Характеристики

Основні

Модель

Fischbach VN 311

Напруга, В

400

Сила струму, А

17,8

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Продуктивність, м³/год

12615

Споживана потужність, Вт

9000

Температура переміщуваного середовища, °С

Фазність

3-фазний

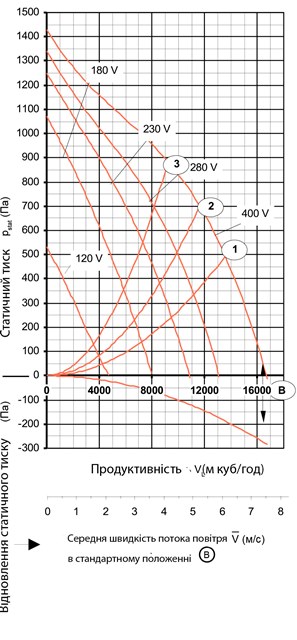

Аеродинамічні характеристики вентиляторного модуля Fischbach VN 311

Максимальна допустима температура переміщуваного повітря становить:
У режимі вільного видування нижче кривої 1: не працює в цій області
Між кривими 1 і 2: 40 ºC
Між кривими 2 і 3: 50 ºC
Вище кривої 3: 60 ºC

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропровода становить 2,9 м.

Шумові характеристики вентиляторного модуля Fischbach VN 311

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	120	180	230	280	400
Fischbach VN 311	з боку всмоктування	56	67	72	75	78
Fischbach VN 311	з боку нагнітання	58	69	74	77	80

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 311	120	з боку всмоктування	62	60	56	59	58	57	57	53	64
	120	з боку нагнітання	61	60	60	62	62	59	57	53	66
	180	з боку всмоктування	70	70	66	70	69	68	67	63	75
	180	з боку нагнітання	69	70	70	73	73	70	67	63	77
	230	з боку всмоктування	74	74	71	75	74	73	72	68	80
	230	з боку нагнітання	73	74	75	78	78	75	72	68	82
	280	з боку всмоктування	76	77	74	78	77	76	75	71	83
	280	з боку нагнітання	75	77	78	81	81	78	75	71	85
	400	з боку всмоктування	78	80	77	81	80	79	79	75	86
	400	з боку нагнітання	77	80	81	84	84	81	79	75	88

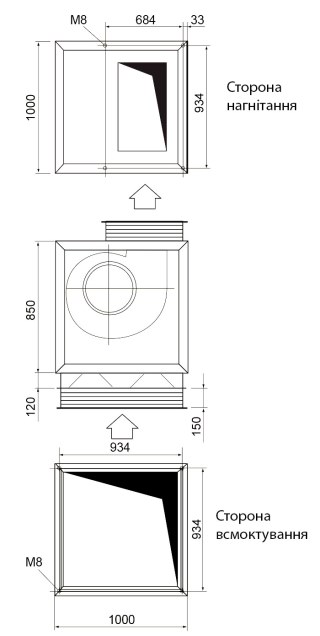

Габаритні розміри вентиляційного блока Fischbach VN 311
