Fischbach VN 104

Name: Fischbach VN 104
Brand: Fischbach

Вентиляторний модуль

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27744

договірна

Вентиляторний модуль Fischbach VN 104. Продуктивність: 3752 м³/год; Споживана потужність: 1300 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Продуктивність, м³/год:3752

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach VN 104

Опис

Призначення вентиляторного блоку Fischbach VN 104

Вентиляторний модуль Fischbach VN 104 з компактним вентилятором FISCHBACH DS 6-740/E 65 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

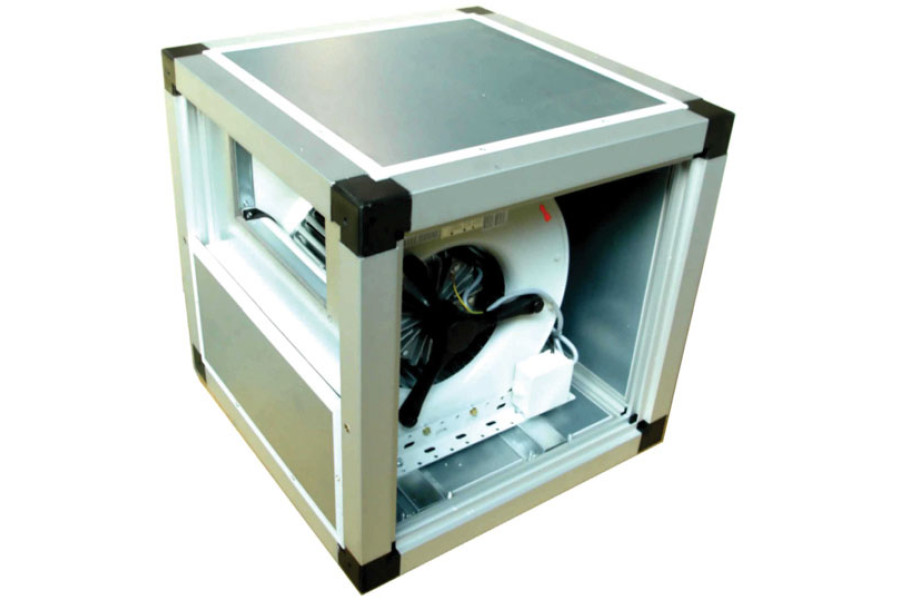

Конструкція вентиляторного модуля Fischbach VN 104

Корпус вентиляційних комплектуючих виготовлений з оцинкованої сталі. Спеціальна конструкція рами корпусу з міцного алюмінієвого багатошарового профілю з'єднана за допомогою пластмасових кутових кріплень. Подвійні стінки корпусу товщиною 40 мм розташовані на одному рівні і взаємозамінні. Теплоізоляція з негорючих мінеральних волокон, що мають високий ступінь термічного опору. Нормований коефіцієнт звукоізоляції стінок згідно стандарту DIN 52210RW>40 дБ.

Збірка здійснюється за допомогою міцних швидкорознімних кріплень (кут повороту 90 °), повністю утоплених у пластмасовий профіль стінок з високим притискним зусиллям, а також гнучких з'єднань з боку всмоктування і нагнітання. У модулі стандартної серії встановлено компактний вентилятор двостороннього всмоктування D/DS.

На замовлення поставляється також як припливна система вентиляції з нагрівачем, охолоджувачем, фільтром і допоміжним обладнанням.

Характеристики

Основні

Модель

Fischbach VN 104

Напруга, В

230

Сила струму, А

5,6

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Продуктивність, м³/год

3752

Споживана потужність, Вт

1300

Температура переміщуваного середовища, °С

Фазність

1-фазний

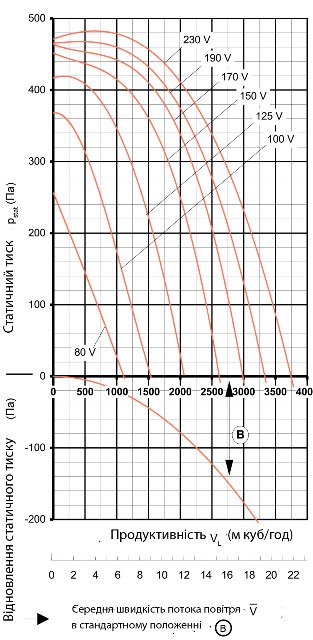

Аеродинамічні характеристики вентиляторного модуля Fischbach VN 104

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропровода становить 1,2 м.

Шумові характеристики вентиляторного модуля Fischbach VN 104

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach VN 104	з боку всмоктування	39	45	51	56	58	61	64
Fischbach VN 104	з боку нагнітання	43	50	55	60	63	66	69

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 104	80	з боку всмоктування	44	40	40	45	42	37	36	31	47
	80	з боку нагнітання	49	44	45	50	46	42	40	35	51
	100	з боку всмоктування	49	46	47	51	48	44	43	38	53
	100	з боку нагнітання	54	51	51	56	53	49	47	42	58
	125	з боку всмоктування	54	52	52	57	54	50	49	44	59
	125	з боку нагнітання	59	57	57	61	59	55	53	48	63
	150	з боку всмоктування	58	57	57	61	59	55	53	49	64
	150	з боку нагнітання	62	61	62	66	64	60	58	53	68
	170	з боку всмоктування	60	59	60	63	62	58	56	51	66
	170	з боку нагнітання	65	64	64	68	67	63	61	56	71
	190	з боку всмоктування	62	62	62	66	64	61	59	54	69
	190	з боку нагнітання	67	66	67	70	69	66	64	59	74
	230	з боку всмоктування	65	65	65	69	68	65	62	58	72
	230	з боку нагнітання	70	70	70	74	73	70	67	62	77

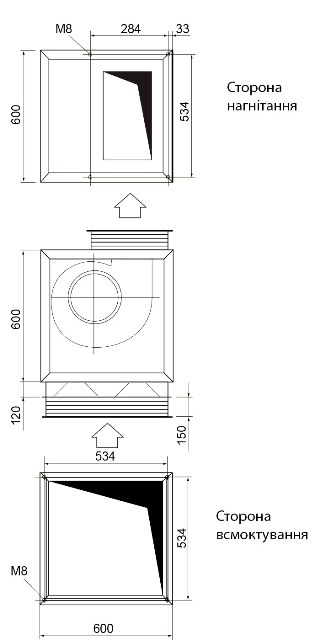

Габаритні розміри вентиляційного блока Fischbach VN 104
