Вентиляторний модуль Fischbach VN 101. Продуктивність: 2931 м³/год; Споживана потужність: 850 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Продуктивність, м³/год:2931

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach VN 101

Опис

Призначення вентиляторного блоку Fischbach VN 101

Вентиляторний модуль Fischbach VN 101 з компактним вентилятором FISCHBACH D 540/E 25 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція вентиляторного модуля Fischbach VN 101

Корпус вентиляційних комплектуючих виготовлений з оцинкованої сталі. Спеціальна конструкція рами корпусу з міцного алюмінієвого багатошарового профілю з'єднана за допомогою пластмасових кутових кріплень. Подвійні стінки корпусу товщиною 40 мм розташовані на одному рівні і взаємозамінні. Теплоізоляція з негорючих мінеральних волокон, що мають високий ступінь термічного опору. Нормований коефіцієнт звукоізоляції стінок згідно стандарту DIN 52210RW>40 дБ.

Збірка здійснюється за допомогою міцних швидкорознімних кріплень (кут повороту 90 °), повністю утоплених у пластмасовий профіль стінок з високим притискним зусиллям, а також гнучких з'єднань з боку всмоктування і нагнітання. У модулі стандартної серії встановлено компактний вентилятор двостороннього всмоктування FISCHBACH D 540/E 25.

На замовлення поставляється також як припливна система вентиляції з нагрівачем, охолоджувачем, фільтром і допоміжним обладнанням.

Характеристики

Основні

Модель

Fischbach VN 101

Напруга, В

230

Сила струму, А

3,3

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Продуктивність, м³/год

2931

Споживана потужність, Вт

850

Температура переміщуваного середовища, °С

Фазність

1-фазний

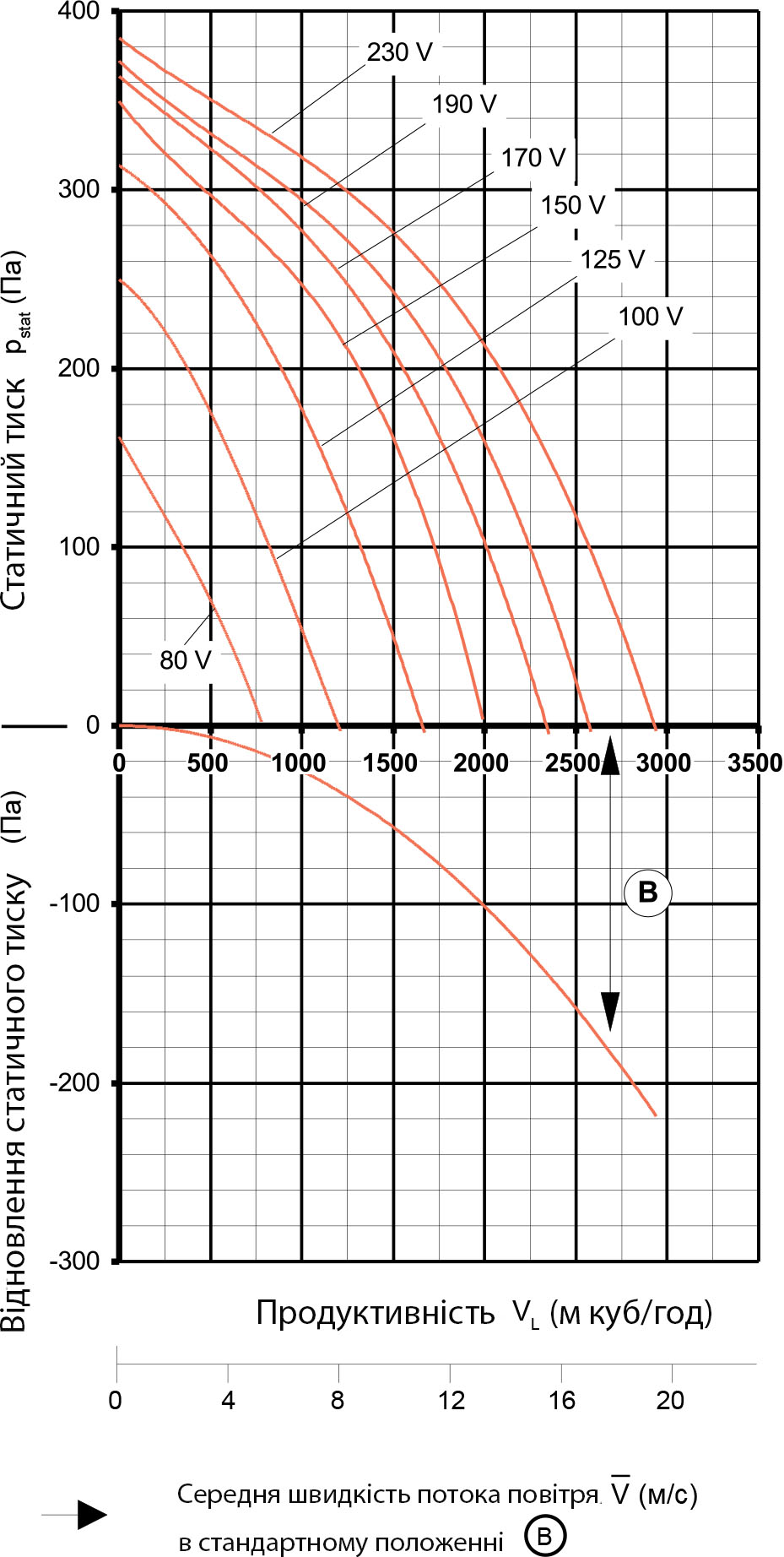

Аеродинамічні характеристики вентиляторного модуля Fischbach VN 101

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропровода становить 1,2 м.

Шумові характеристики вентиляторного модуля Fischbach VN 101

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach VN 101	з боку всмоктування	40	46	53	58	61	63	66
Fischbach VN 101	з боку нагнітання	41	48	54	60	63	65	68

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VN 101	80	з боку всмоктування	46	41	41	46	43	38	37	32	48
	80	з боку нагнітання	47	43	43	48	44	40	38	33	49
	100	з боку всмоктування	51	47	48	52	49	45	43	39	54
	100	з боку нагнітання	52	49	49	54	51	46	45	40	56
	125	з боку всмоктування	56	54	54	59	56	52	50	46	61
	125	з боку нагнітання	58	56	56	60	58	54	52	47	62
	150	з боку всмоктування	60	59	59	63	61	58	56	51	66
	150	з боку нагнітання	62	61	61	65	63	59	57	53	67
	170	з боку всмоктування	63	62	62	66	65	61	59	54	69
	170	з боку нагнітання	64	64	64	68	66	63	61	56	71
	190	з боку всмоктування	64	64	64	68	67	63	61	56	71
	190	з боку нагнітання	66	66	66	70	69	65	63	58	73
	230	з боку всмоктування	67	67	67	71	70	66	64	59	74
	230	з боку нагнітання	69	69	69	73	72	68	66	61	76

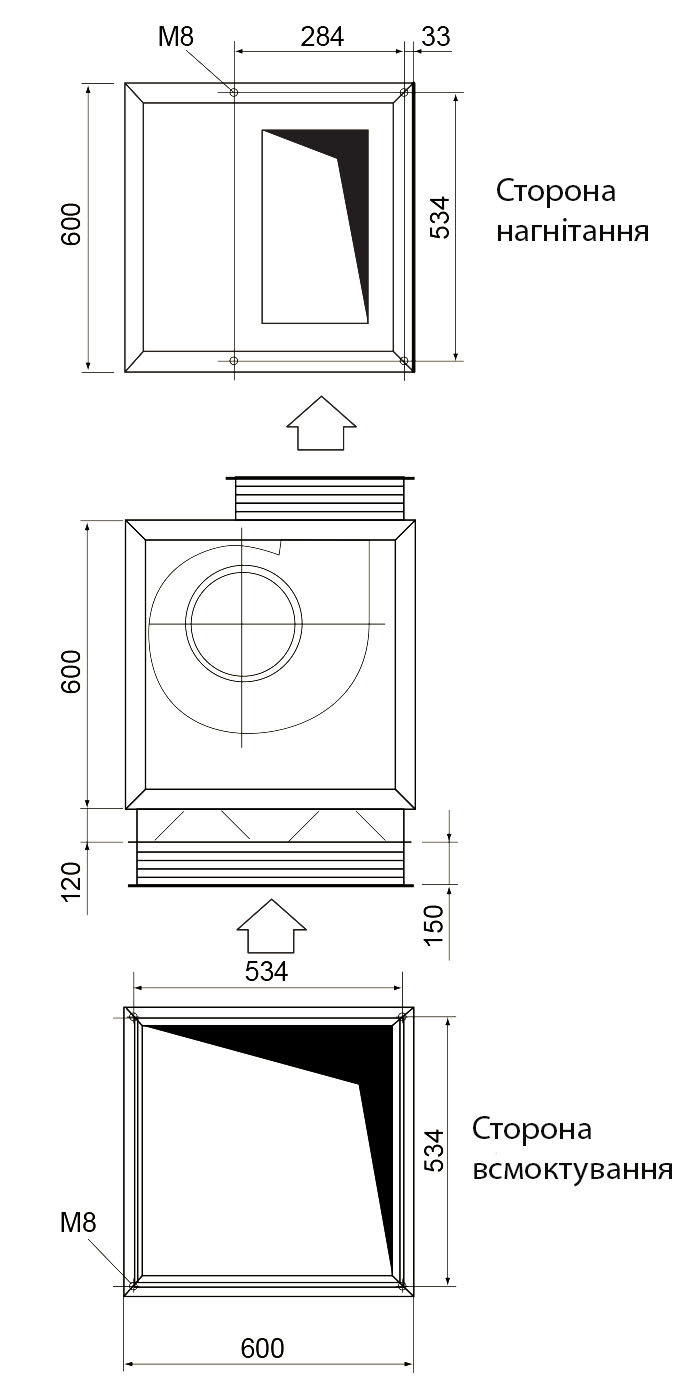

Габаритні розміри вентиляційного блока Fischbach VN 101
