Fischbach VF 502

Вентиляторний модуль

Виробник: Fischbach
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID27786
договірна

Вентиляторний модуль Fischbach VF 502. Продуктивність: 9070 м3/год; Споживана потужність: 5750 Вт;  Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:400
Продукти­вність, м³/год:9070
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Fischbach VF 502
Опис

Призначення вентиляторного блоку Fischbach VF 502

Вентиляторний модуль Fischbach VF 502 з компактним вентилятором FISCHBACH 2×CFE 9-070/D 2 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

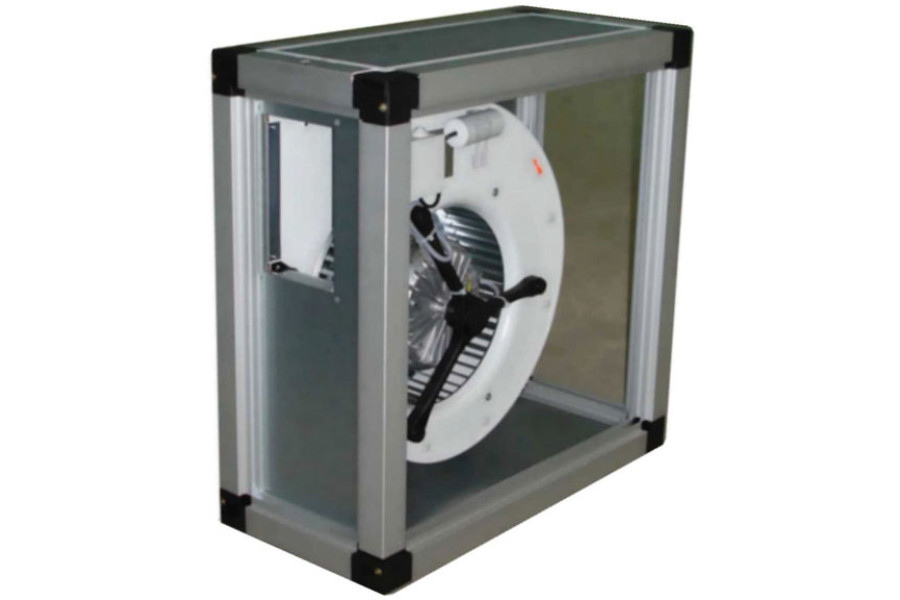

Конструкція вентиляторного модуля Fischbach VF 502

Корпус вентиляційних комплектуючих виготовлений з оцинкованої сталі. Спеціальна конструкція рами корпусу з міцного алюмінієвого багатошарового профілю з'єднана за допомогою пластмасових кутових кріплень. Подвійні стінки корпусу товщиною 40 мм розташовані на одному рівні і взаємозамінні. Теплоізоляція з негорючих мінеральних волокон, що мають високий ступінь термічного опору. Нормований коефіцієнт звукоізоляції стінок згідно стандарту DIN 52210RW>40 дБ.

Збірка здійснюється за допомогою міцних швидкорознімних кріплень (кут повороту 90°), повністю утоплених у пластмасовий профіль стінок з високим притискним зусиллям, а також гнучких з'єднань з боку всмоктування і нагнітання. У модулі стандартної серії встановлено компактний вентилятор двостороннього всмоктування D/DS.

На замовлення поставляється також як припливна система вентиляції з нагрівачем, охолоджувачем, фільтром і допоміжним обладнанням.

Характеристики
Основні
Модель
Fischbach VF 502
Напруга, В
400
Сила струму, А
11,35
Частота струму, Гц
50
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
65
Матеріал корпуса
листова сталь, оцинкована
Продукти­вність, м³/год
9070
Споживана потужність, Вт
5750
Температура переміщуваного середовища, °С
60
Фазність
3-фазний

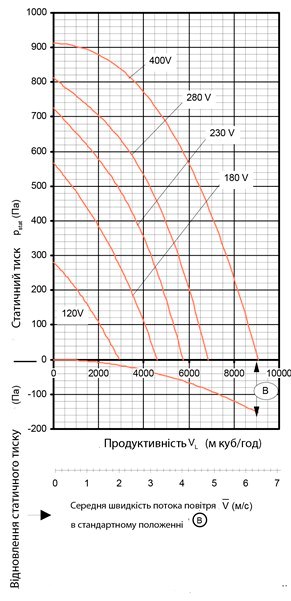

Аеродинамічні характеристики вентиляторного модуля Fischbach VF 502

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропровода становить 2,0 м.

Шумові характеристики вентиляторного модуля Fischbach VF 502

Рівень звукового тиску Lp, дБ (A)

Модель Рівень звукового тиску Lp, дБ (A)
Рабоча
напруга, В
120 180 230 280 400
Fischbach VF 502 з боку всмоктування 40 46 53 58 61
з боку нагнітання 41 48 54 60 63

Рівень звуковой потужності LW, дБ

Модель Рабоча
напруга, В
Середнє значення частоти октавної полоси частот, Гц
63 125 250 500 1000 2000 4000 8000 Всего
Fischbach VF 502 120 з боку всмоктування
46 41 41 46 43 38 37 32 48
з боку нагнітання 47 43 43 48 44 40 38 33 49
180 з боку всмоктування 51 47 48 52 49 45 43 39 54
з боку нагнітання 52 49 49 54 51 46 45 40 56
230 з боку всмоктування 56 54 54 59 56 52 50 46 61
з боку нагнітання 58 56 56 60 58 54 52 47 62
280 з боку всмоктування 60 59 59 63 61 58 56 51 66
з боку нагнітання 62 61 61 65 63 59 57 53 67
400 з боку всмоктування 63 62 62 66 65 61 59 54 69
з боку нагнітання 64 64 64 68 66 63 61 56 71

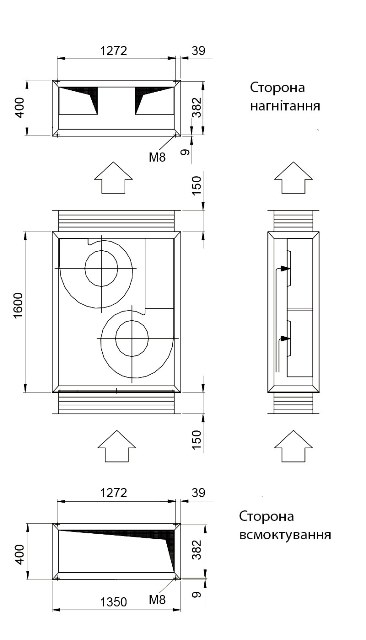

Габаритні розміри вентиляційного блока Fischbach VF 502
