Fischbach VF 309

Name: Fischbach VF 309
Brand: Fischbach

Вентиляторний модуль

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27776

договірна

Вентиляторний модуль Fischbach VF 309. Продуктивність: 3415 м³/год; Споживана потужність: 2200 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Продуктивність, м³/год:3415

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach VF 309

Опис

Призначення вентиляторного блоку Fischbach VF 309

Вентиляторний модуль Fischbach VF 309 з компактним вентилятором FISCHBACH CFE 8-940/E 80 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція вентиляторного модуля Fischbach VF 309

Корпус вентиляційних комплектуючих виготовлений з оцинкованої сталі. Спеціальна конструкція рами корпусу з міцного алюмінієвого багатошарового профілю з'єднана за допомогою пластмасових кутових кріплень. Подвійні стінки корпусу товщиною 40 мм розташовані на одному рівні і взаємозамінні. Теплоізоляція з негорючих мінеральних волокон, що мають високий ступінь термічного опору. Нормований коефіцієнт звукоізоляції стінок згідно стандарту DIN 52210RW>40 дБ.

Збірка здійснюється за допомогою міцних швидкорознімних кріплень (кут повороту 90°), повністю утоплених у пластмасовий профіль стінок з високим притискним зусиллям, а також гнучких з'єднань з боку всмоктування і нагнітання. У модулі стандартної серії встановлено компактний вентилятор двостороннього всмоктування D/DS.

На замовлення поставляється також як припливна система вентиляції з нагрівачем, охолоджувачем, фільтром і допоміжним обладнанням.

Характеристики

Основні

Модель

Fischbach VF 309

Напруга, В

230

Сила струму, А

9,8

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Продуктивність, м³/год

3415

Споживана потужність, Вт

2200

Температура переміщуваного середовища, °С

Фазність

1-фазний

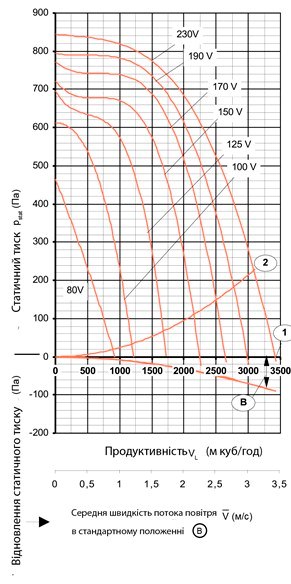

Аеродинамічні характеристики вентиляторного модуля Fischbach VF 309

Максимальна допустима температура переміщуваного повітря становить:
У режимі вільного видування між кривими 1 і 2: 45 ºC
Вище кривої 2: 60 ºC

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропвода становить 2,0 м.

Шумові характеристики вентиляторного модуля Fischbach VF 309

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach VF 309	з боку всмоктування	40	46	53	58	61	63	66
Fischbach VF 309	з боку нагнітання	41	48	54	60	63	65	68

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach VF 309	80	з боку всмоктування	46	41	41	46	43	38	37	32	48
	80	з боку нагнітання	47	43	43	48	44	40	38	33	49
	100	з боку всмоктування	51	47	48	52	49	45	43	39	54
	100	з боку нагнітання	52	49	49	54	51	46	45	40	56
	125	з боку всмоктування	56	54	54	59	56	52	50	46	61
	125	з боку нагнітання	58	56	56	60	58	54	52	47	62
	150	з боку всмоктування	60	59	59	63	61	58	56	51	66
	150	з боку нагнітання	62	61	61	65	63	59	57	53	67
	170	з боку всмоктування	63	62	62	66	65	61	59	54	69
	170	з боку нагнітання	64	64	64	68	66	63	61	56	71
	190	з боку всмоктування	64	64	64	68	67	63	61	56	71
	190	з боку нагнітання	66	66	66	70	69	65	63	58	73
	230	з боку всмоктування	67	67	67	71	70	66	64	59	74
	230	з боку нагнітання	69	69	69	73	72	68	66	61	76

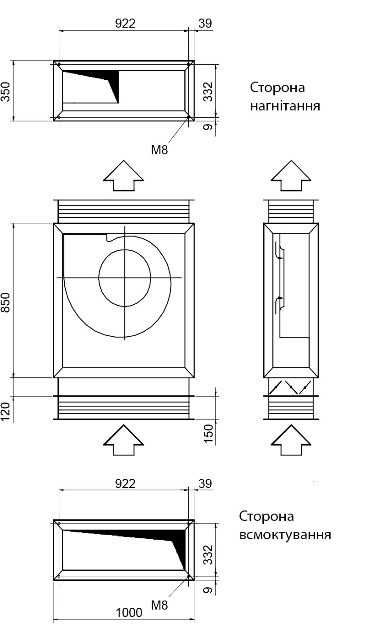

Габаритні розміри вентиляційного блока Fischbach VF 309
