Fischbach DS 6-770/E 65

Відцентровий вентилятор

Виробник: Fischbach
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID26685
договірна

Вентилятор відцентровий Fischbach DS 6-770/E 65. Продуктивність: 4735 м3/год; Споживана потужність: 1500 Вт; Частота обертання 1448 об./хв; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230
Об./хв:1448
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
Fischbach DS 6-770/E 65
Опис

Призначення радіального вентилятора Fischbach DS 6-770/E 65

Вентилятор відцентровий радіальний Fischbach DS 6-770/E 65 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція відцентрового вентилятора Fischbach DS 6-770/E 65

Відцентровий вентилятор FISCHBACH двостороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором (230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

Конструкція корпусу відцентрового вентилятора виготовлена ​​з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.

Характеристики вентилятора радіального Fischbach DS 6-770/E 65

Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 60 ºC.

Характеристики
Основні
Модель
Fischbach DS 6-770/E 65
Напруга, В
230
Сила струму, А
6,38
Частота струму, Гц
50
Об./хв
1448
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
65
Матеріал корпуса
листова сталь, оцинкована
Маса, кг
24
Колір
RAL7035
Продукти­вність, м³/год
4735
Споживана потужність, Вт
1500
Температура переміщуваного середовища, °С
60
Фазність
1-фазний

Аеродинамічні характеристики радіального вентилятора Fischbach DS 6-770/E 65

  1. Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,0619 м2. Для робочих точок, які розташовані вище цієї кривої, максимально допустима температура повітря складає 60 ºC.

    (Крива побудована для вентилятора, який працює в режимі вільного видування).

2.a. Системна крива з урахуванням підвищення статичного тиску за рахунок використання перехідника (квадратної форми) з приєднаним повітроводом (довжина повітровода 0,8 м).

2.b. Системна крива з урахуванням підвищення статичного тиску за рахунок використання розсіювальної РАМКИ (аксесуар FISCHBACH) з приєднаним повітроводом (довжина повітровода 2,8 м).

Підбір відцентрового вентилятора

Аеродинамічні характеристики відцентрового вентилятора Fischbach DS 6-770/E 65

Шумові характеристики відцентрового вентилятора Fischbach DS 6-770/E 65

Рівень звукового тиску Lp, дБ (A)

Модель Рівень звукового тиску Lp, дБ (A)
Рабоча
напруга, В
80 100 125 150 170 190 230
Fischbach DS 6-770/E 65 з боку всмоктування 42 48 54 59 61 64 67
з боку нагнітання 43 50 55 60 63 66 69

Рівень звуковой потужності LW, дБ

Модель Рабоча
напруга, В
Середнє значення частоти октавної полоси частот, Гц
63 125 250 500 1000 2000 4000 8000 Всего
Fischbach DS 6-770/E 65 80 з боку всмоктування
47 43 43 48 45 40 39 34 50
з боку нагнітання 49 44 45 50 46 42 40 35 51
100 з боку всмоктування 52 49 50 54 51 47 46 41 56
з боку нагнітання 54 51 51 56 53 49 47 42 58
125 з боку всмоктування 57 55 55 60 57 53 52 47 62
з боку нагнітання 59 57 57 61 59 55 53 48 63
150 з боку всмоктування 61 60 60 64 62 58 56 52 67
з боку нагнітання 62 61 62 66 64 60 58 53 68
170 з боку всмоктування 63 62 63 66 65 61 59 54 69
з боку нагнітання 62 61 62 66 64 60 58 53 68
190 з боку всмоктування 65 65 65 69 67 64 62 57 72
з боку нагнітання 67 66 67 70 69 66 64 59 74
230 з боку всмоктування 68 68 68 72 71 68 65 61 72
з боку нагнітання 70 70 70 74 73 70 67 62 72

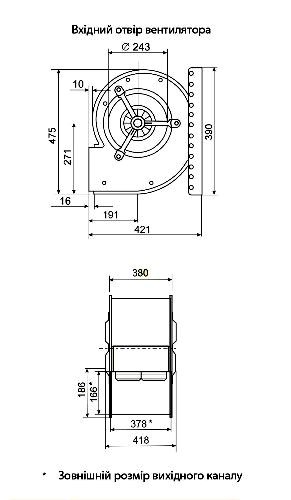

Габаритні розміри відцентрового вентилятора Fischbach DS 6-770/E 65
