Fischbach D 240/E 1

Name: Fischbach D 240/E 1
Brand: Fischbach

Відцентровий вентилятор

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID26394

договірна

Вентилятор відцентровий Fischbach D 240/E 1. Продуктивність: 1240 м³/год; Споживана потужність: 339 Вт; Частота обертання 1396 об./хв; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Об./хв:1396

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach D 240/E 1

Опис

Призначення радіального вентилятора Fischbach D 240/E 1

Вентилятор відцентровий радіальний Fischbach D 240/E 1 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

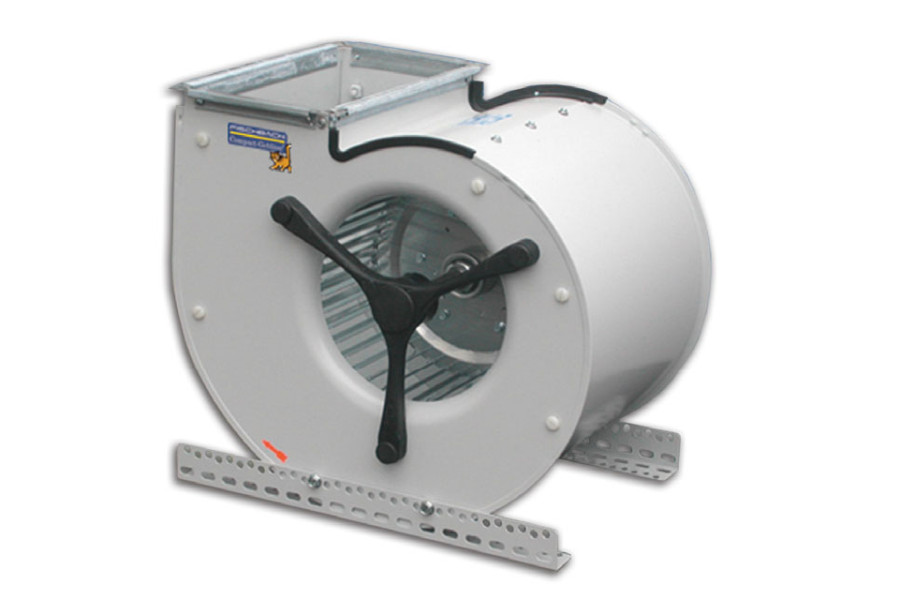

Конструкція відцентрового вентилятора Fischbach D 240/E 1

Відцентровий вентилятор FISCHBACH двостороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором (230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

Конструкція корпусу відцентрового вентилятора виготовлена з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.

Характеристики вентилятора радіального Fischbach D 240/E 1

Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 60 ºC.

Характеристики

Основні

Модель

Fischbach D 240/E 1

Напруга, В

230

Сила струму, А

1,48

Частота струму, Гц

Об./хв

1396

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Колір

RAL7035

Продуктивність, м³/год

1240

Рівень шуму на відстані 3м, dB(A)

Споживана потужність, Вт

339

Температура переміщуваного середовища, °С

Фазність

1-фазний

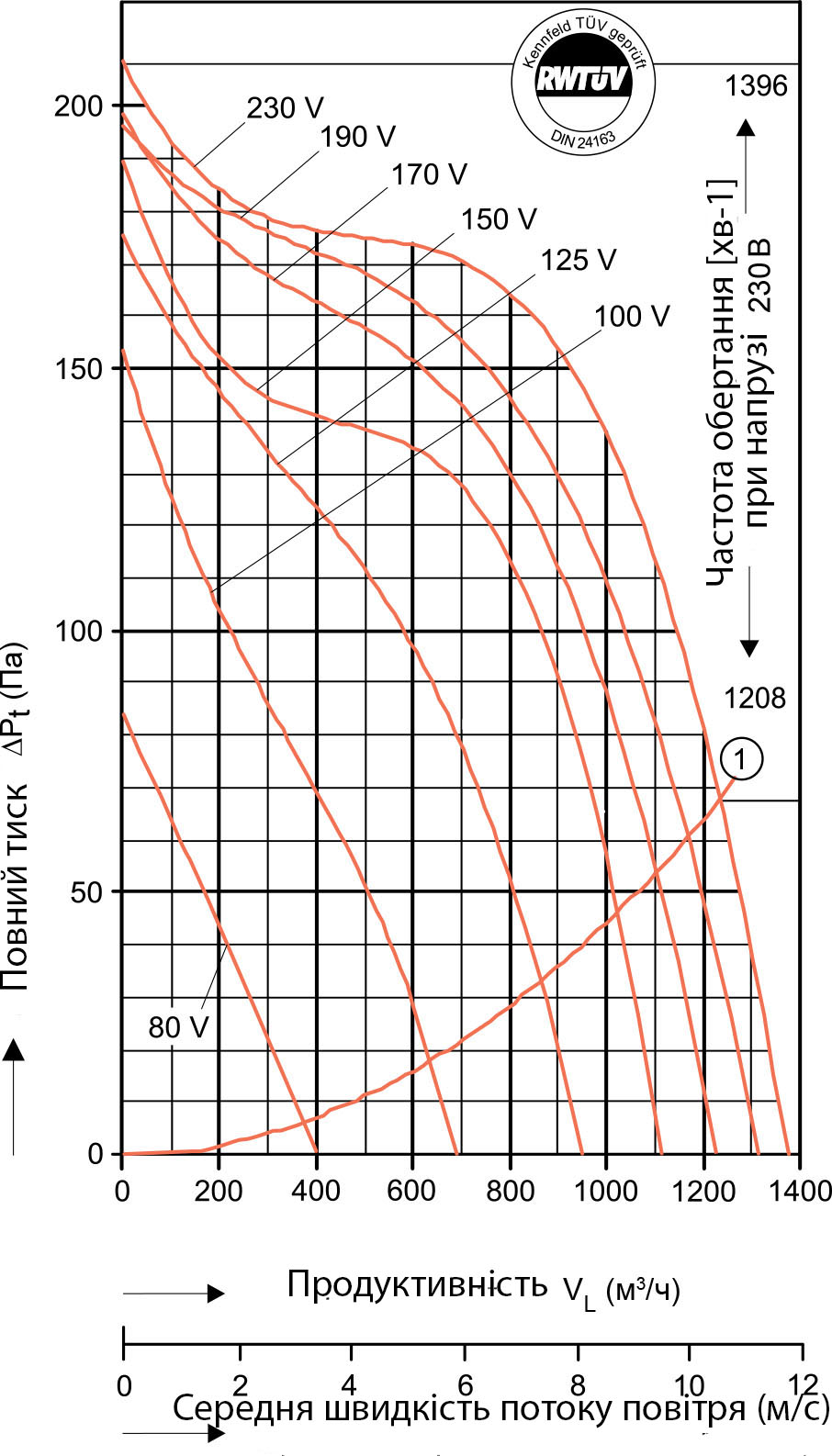

Аеродинамічні характеристики радіального вентилятора Fischbach D 240/E 1

Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,0317 м². Для робочих точок, які розташовані вище цієї кривої, максимально допустима температура повітря складає 60 ºC.
(Крива побудована для вентилятора, який працює в режимі вільного видування).

Підбір відцентрового вентилятора

Аеродинамічні характеристики відцентрового вентилятора Fischbach D 240/E 1

Шумові характеристики відцентрового вентилятора Fischbach D 240/E 1

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach D 240/E 1	з боку всмоктування	39	45	49	52	54	56	58
Fischbach D 240/E 1	з боку нагнітання	41	46	50	54	55	56	59

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach D 240/E 1	80	з боку всмоктування	43	41	39	43	42	37	33	33	48
	80	з боку нагнітання	45	40	40	46	43	38	37	33	50
	100	з боку всмоктування	49	45	45	50	48	44	42	37	54
	100	з боку нагнітання	50	46	47	52	58	45	42	39	53
	125	з боку всмоктування	52	50	49	55	51	48	45	40	58
	125	з боку нагнітання	53	51	51	55	54	49	48	41	57
	150	з боку всмоктування	54	53	53	57	56	51	50	45	62
	150	з боку нагнітання	55	54	55	58	55	51	50	45	61
	170	з боку всмоктування	55	55	54	59	57	54	51	47	63
	170	з боку нагнітання	57	55	55	60	57	53	54	47	62
	190	з боку всмоктування	56	55	55	59	58	54	52	47	64
	190	з боку нагнітання	60	58	58	62	60	54	54	49	64
	230	з боку всмоктування	60	58	58	62	60	55	54	50	66
	230	з боку нагнітання	61	59	59	64	61	59	55	51	66

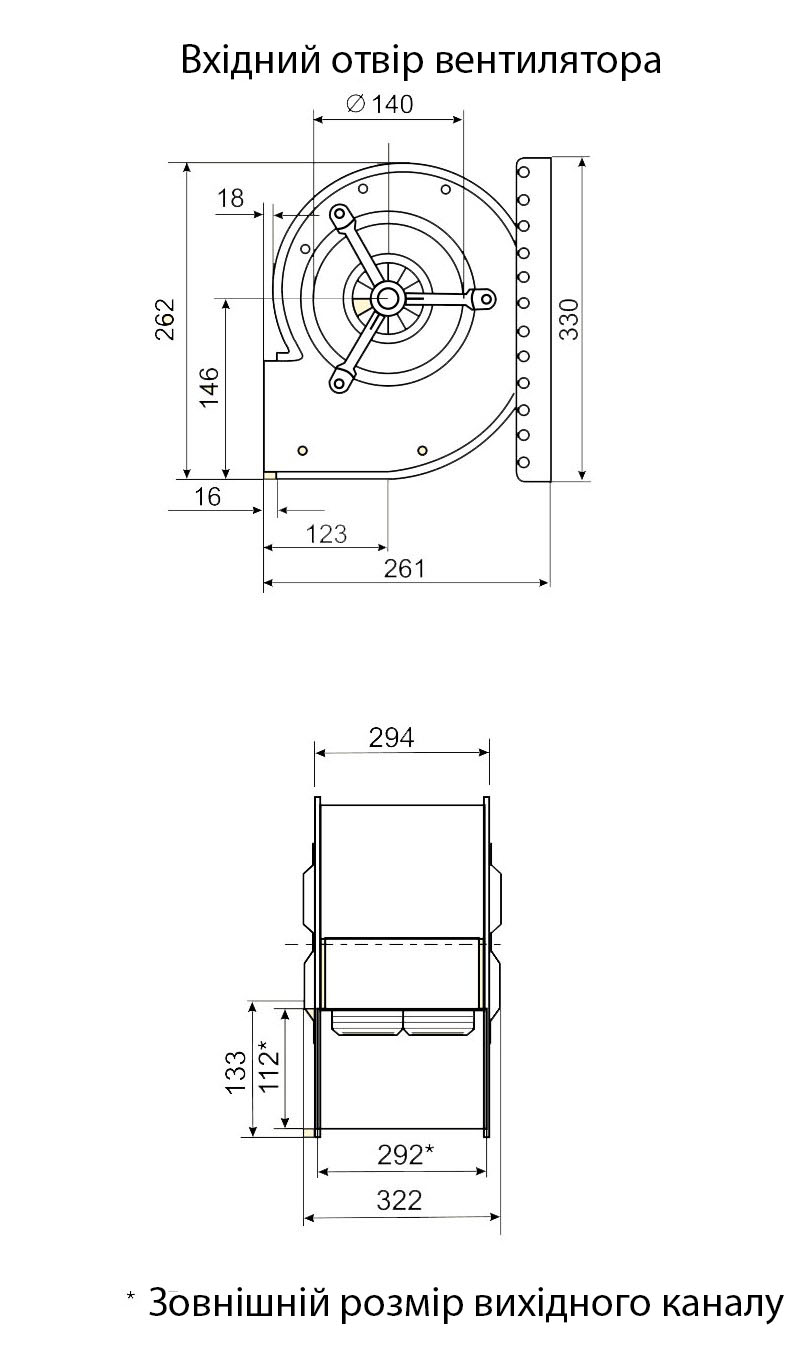

Габаритні розміри відцентрового вентилятора Fischbach D 240/E 1
