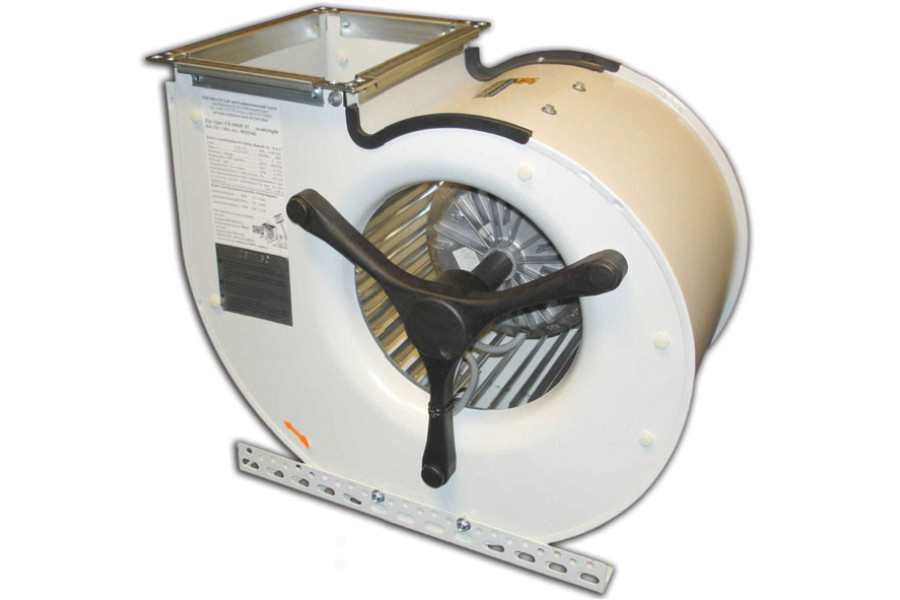

Fischbach СFЕ 640 / E 15

Name: Fischbach СFЕ 640 / E 15
Brand: Fischbach

Відцентровий вентилятор

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27280

договірна

Вентилятор відцентровий Fischbach СFЕ 640/E 15. Продуктивність: 1510 м³/год; Споживана потужність: 450 Вт; Частота обертання 1445 об./хв; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Об./хв:1445

Продуктивність, м³/год:1510

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach СFЕ 640 / E 15

Опис

Призначення радіального вентилятора Fischbach СFЕ 640 / E 15

Вентилятор відцентровий радіальний Fischbach СFЕ 640 / E 15 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція відцентрового вентилятора Fischbach СFЕ 640 / E 15

Відцентровий вентилятор FISCHBACH одностороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором ( 230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

Конструкція корпусу відцентрового вентилятора виготовлена з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.

Характеристики вентилятора радіального Fischbach СFЕ 640 / E 15

Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 70 ºC.

Характеристики

Основні

Модель

Fischbach СFЕ 640/E 15

Напруга, В

230

Сила струму, А

2,05

Частота струму, Гц

Об./хв

1445

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Продуктивність, м³/год

1510

Споживана потужність, Вт

450

Температура переміщуваного середовища, °С

Фазність

1-фазний

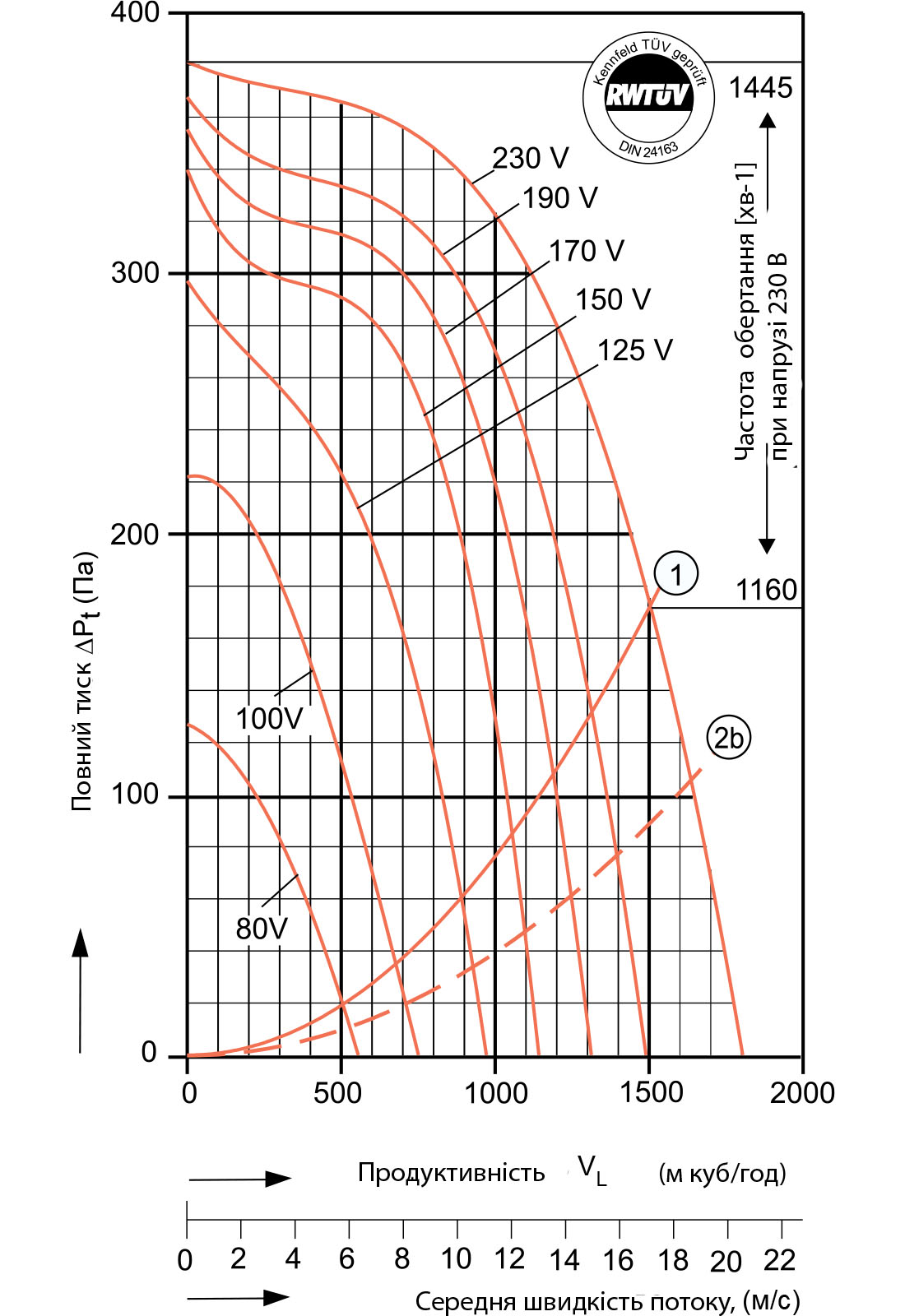

Аеродинамічні характеристики радіального вентилятора Fischbach СFЕ 640 / E 15

1. Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,0244 м². Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить 60 ºC.

2b. Системна крива з урахуванням підвищення статичного тиску за рахунок використання РАМКИ, що розсіює, з приєднаним повітропроводом (довжина повітропроводу 1,7 м).

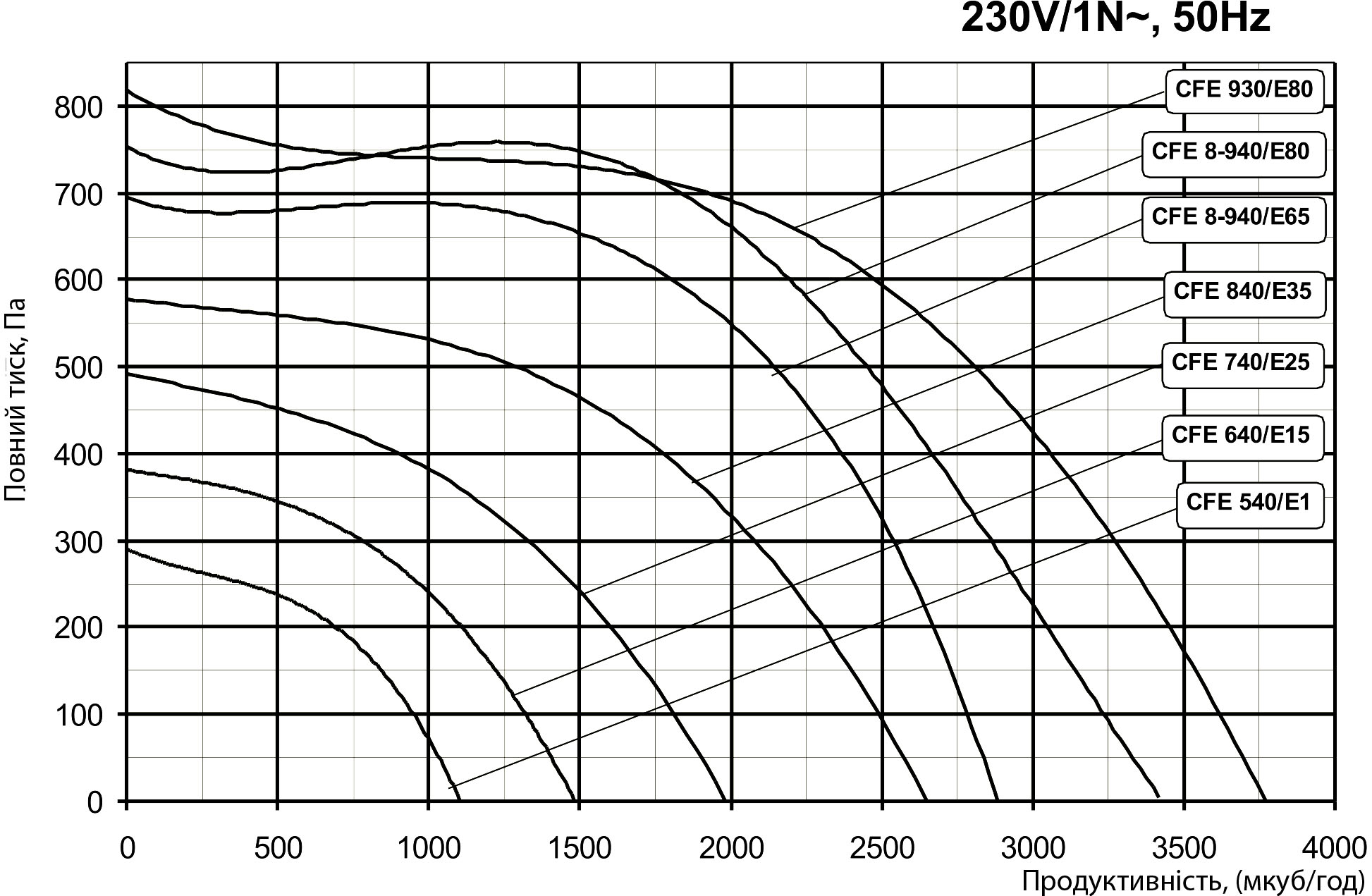

Підбір відцентрового вентилятора Fischbach СFЕ 640 / E 15

Аеродинамічні характеристики відцентрового вентилятора Fischbach СFЕ 640 / E 15

Шумові характеристики відцентрового вентилятора Fischbach СFЕ 640 / E 15

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach СFЕ 640 / E 15	з боку всмоктування	31	40	47	52	55	58	62
Fischbach СFЕ 640 / E 15	з боку нагнітання	30	39	47	52	55	58	61

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach СFЕ 640 / E 15	80	з боку всмоктування	42	25	43	38	32	27	22	16	39
	80	з боку нагнітання	33	29	33	38	32	26	24	16	38
	100	з боку всмоктування	50	37	50	46	42	38	33	27	48
	100	з боку нагнітання	42	39	42	47	42	36	35	27	47
	125	з боку всмоктування	56	47	56	53	50	47	43	37	55
	125	з боку нагнітання	50	48	50	54	50	45	43	37	55
	150	з боку всмоктування	60	53	59	57	55	52	48	43	60
	150	з боку нагнітання	54	53	55	58	55	50	48	42	60
	170	з боку всмоктування	62	57	62	60	59	55	52	47	63
	170	з боку нагнітання	58	57	58	61	59	54	52	46	63
	190	з боку всмоктування	64	60	64	62	62	58	55	50	66
	190	з боку нагнітання	60	60	61	63	61	57	55	49	66
	230	з боку всмоктування	67	65	66	65	66	62	59	54	70
	230	з боку нагнітання	64	64	64	66	65	61	59	53	69

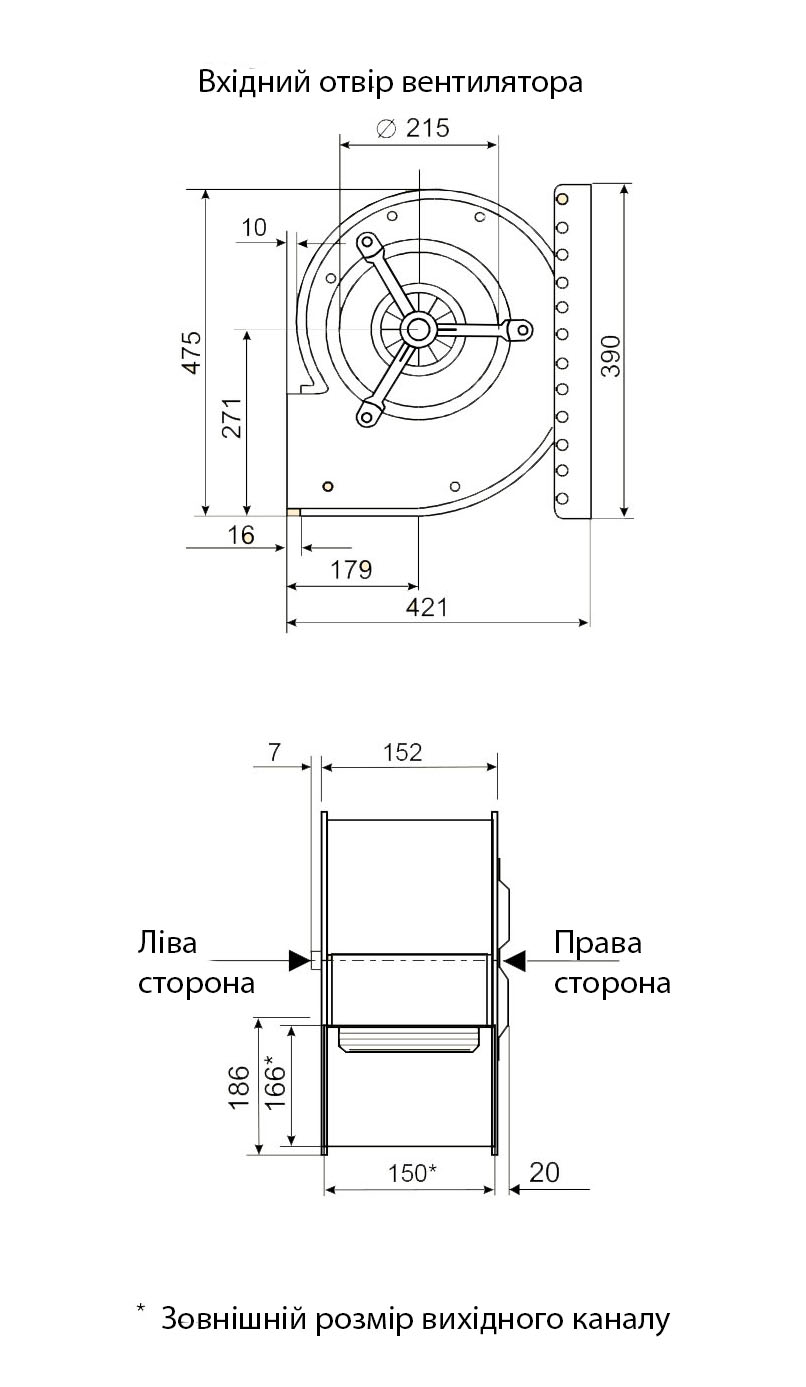

Габаритні розміри відцентрового вентилятора Fischbach СFЕ 640 / E 15
