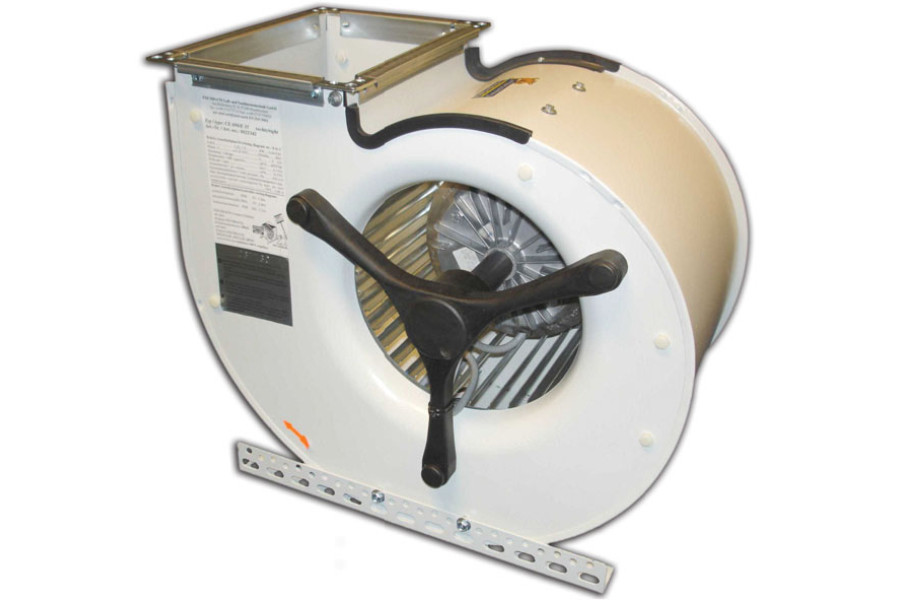

Fischbach РЄ 990 / D 2

Name: Fischbach РЄ 990 / D 2
Brand: Fischbach

Відцентровий вентилятор

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27274

договірна

Вентилятор відцентровий Fischbach СЕ 990/D 2. Продуктивність: 5750 м³/год; Споживана потужність: 3100 Вт; Частота обертання 1390 об./хв; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:400

Об./хв:1390

Продуктивність, м³/год:5750

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach РЄ 990 / D 2

Опис

Призначення радіального вентилятора Fischbach РЄ 990 / D 2

Вентилятор відцентровий радіальний Fischbach РЄ 990 / D 2 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція відцентрового вентилятора Fischbach РЄ 990 / D 2

Відцентровий вентилятор FISCHBACH одностороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором ( 230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

Конструкція корпусу відцентрового вентилятора виготовлена з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.

Характеристики вентилятора радіального Fischbach РЄ 990 / D 2

Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 70 ºC.

Характеристики

Основні

Модель

Fischbach СЕ 990/D 2

Напруга, В

400

Сила струму, А

5,99

Частота струму, Гц

Об./хв

1390

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Продуктивність, м³/год

5750

Споживана потужність, Вт

3100

Температура переміщуваного середовища, °С

Фазність

3-фазний

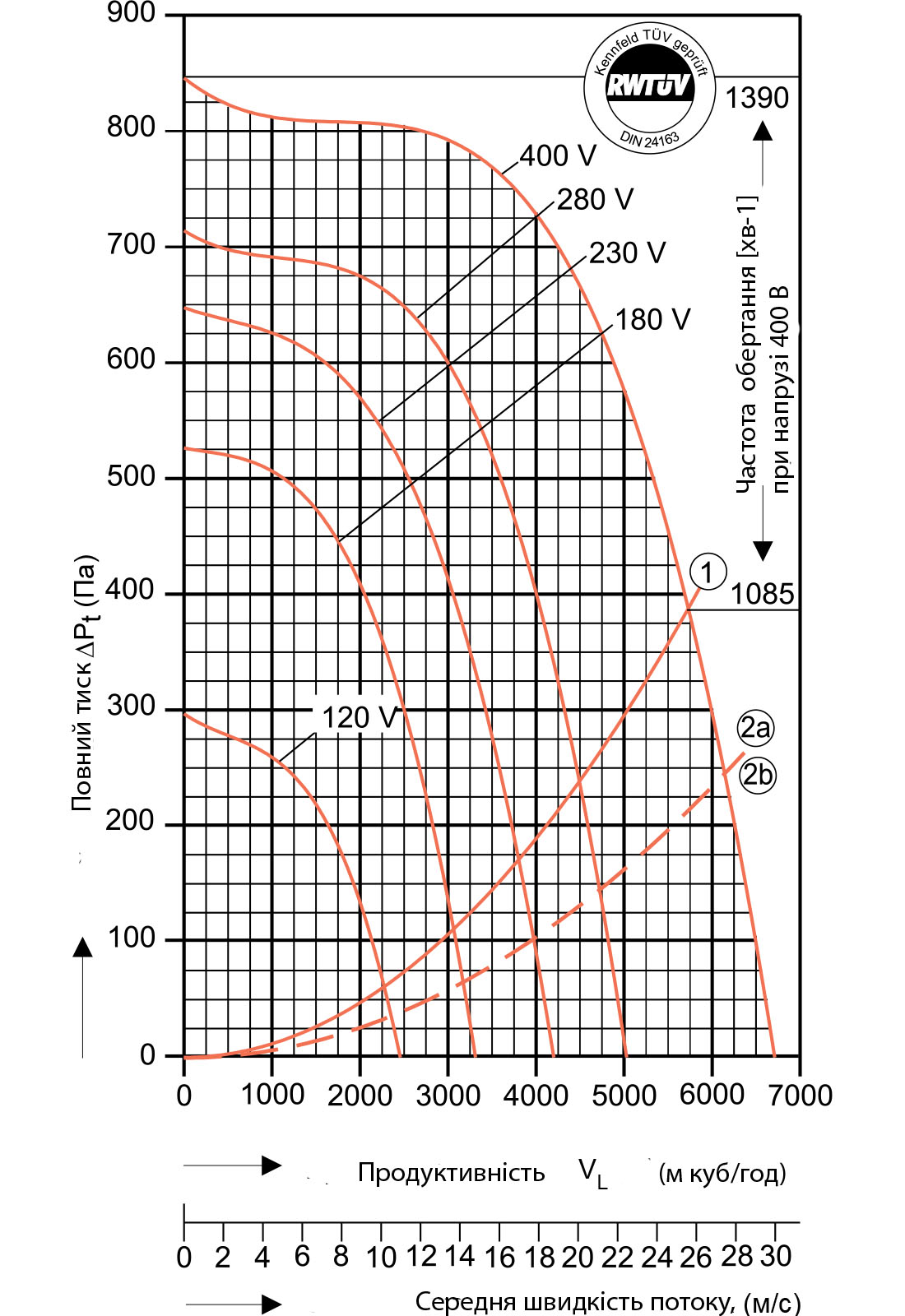

Аеродинамічні характеристики радіального вентилятора Fischbach РЄ 990 / D 2

1. Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,0622 м². Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить 60 ºC.

2a. Системна крива з урахуванням підвищення статичного тиску за рахунок використання перехідника (квадратної форми) з приєднаним повітропроводом (довжина повітропроводу 1,8 м).
2b. Системна крива з урахуванням підвищення статичного тиску за рахунок використання РАМКИ, що розсіює, з приєднаним повітропроводом (довжина повітропроводу 2,3 м).

Підбір відцентрового вентилятора Fischbach РЄ 990 / D 2

Аеродинамічні характеристики відцентрового вентилятора Fischbach РЄ 990 / D 2

Шумові характеристики відцентрового вентилятора Fischbach РЄ 990 / D 2

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	120	180	230	280	400
Fischbach РЄ 990 / D 2	з боку всмоктування	56	64	69	73	79
Fischbach РЄ 990 / D 2	з боку нагнітання	56	63	69	72	78

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach РЄ 990 / D 2	120	з боку всмоктування	63	58	63	61	60	56	53	48	64
	120	з боку нагнітання	59	58	59	62	60	55	53	48	64
	180	з боку всмоктування	69	67	68	67	68	64	62	56	72
	180	з боку нагнітання	66	66	66	68	67	63	61	56	71
	230	з боку всмоктування	73	74	72	71	73	70	68	63	77
	230	з боку нагнітання	71	72	71	72	73	69	67	63	77
	280	з боку всмоктування	76	78	75	74	77	74	72	67	81
	280	з боку нагнітання	74	76	75	76	77	73	71	67	80
	400	з боку всмоктування	80	85	79	79	83	80	79	74	87
	400	з боку нагнітання	79	82	80	80	82	79	76	74	86

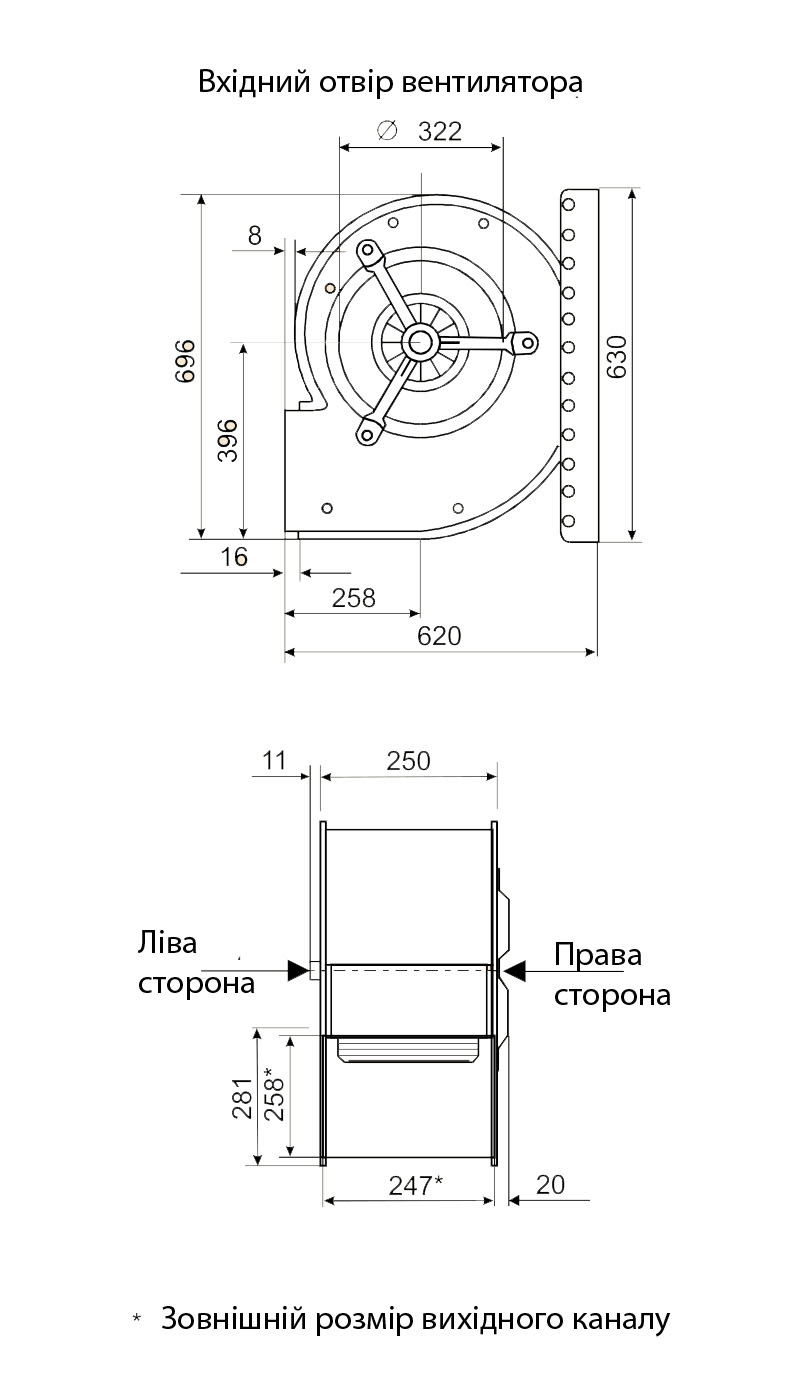

Габаритні розміри відцентрового вентилятора Fischbach РЄ 990 / D 2
