Вентилятор відцентровий Fischbach СЕ 9-090/D 2. Продуктивність: 6255м3/год; Споживана потужність: 3760 Вт; Частота обертання 1390 об./хв; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.
Напруга, В:400
Об./хв:1390
Продуктивність, м³/год:6255
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз
Fischbach РЄ 9-090 / D 2
Опис
Призначення радіального вентилятора Fischbach РЄ 9-090 / D 2
Вентилятор відцентровий радіальний Fischbach РЄ 9-090 / D 2 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

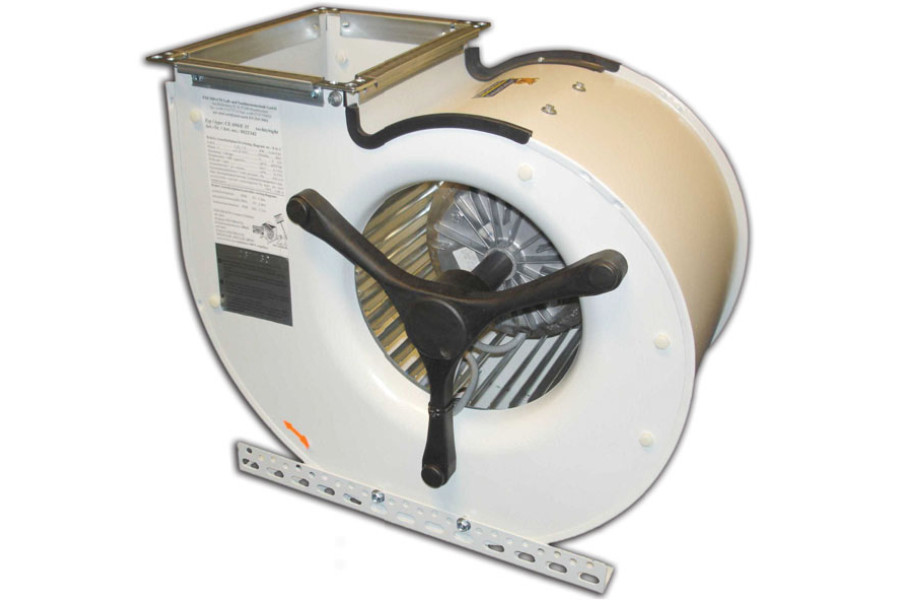

Конструкція відцентрового вентилятора Fischbach РЄ 9-090 / D 2
Відцентровий вентилятор FISCHBACH одностороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором ( 230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

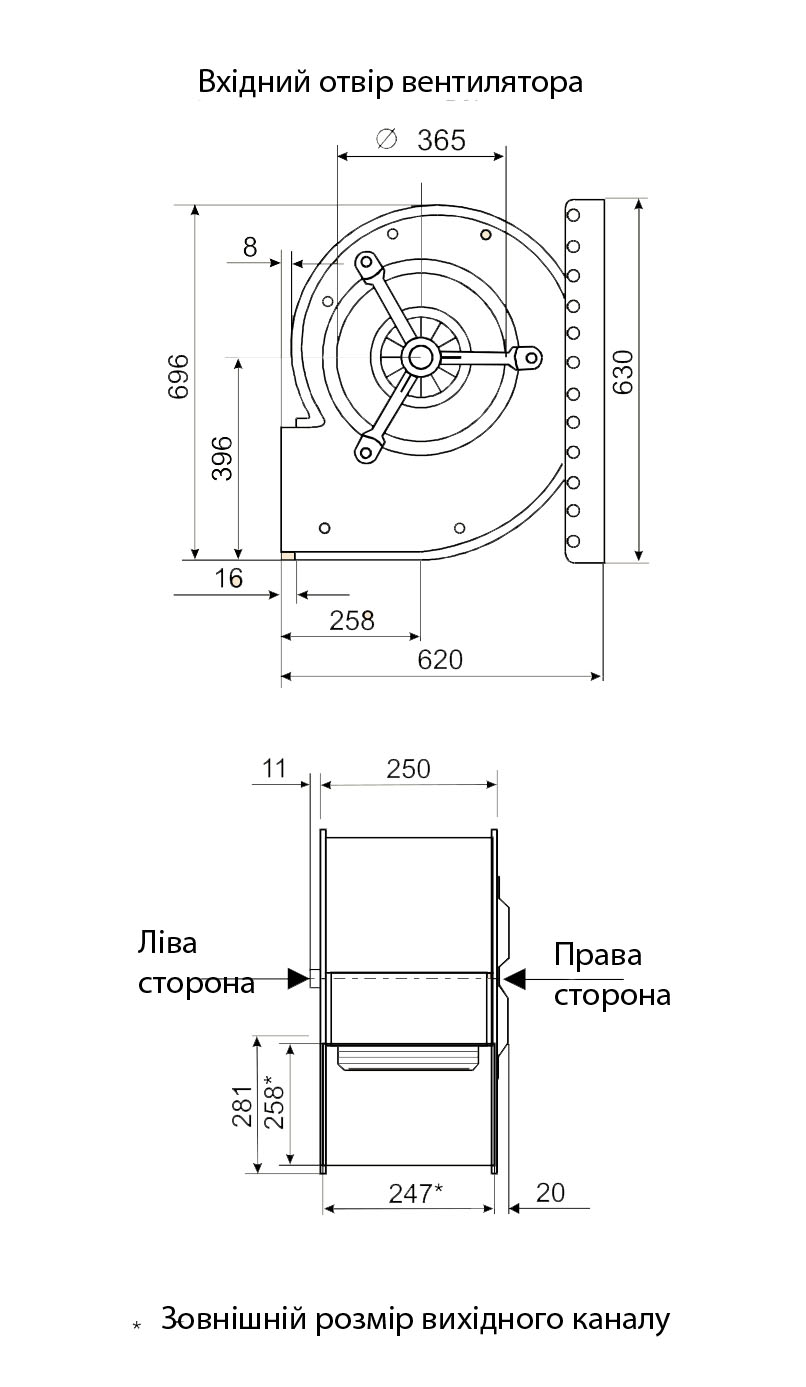

Конструкція корпусу відцентрового вентилятора виготовлена з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.
Характеристики вентилятора радіального Fischbach РЄ 9-090 / D 2
Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 70 ºC.
Характеристики
Основні
Модель
Fischbach СЕ 9-090/D 2
Напруга, В
400
Сила струму, А
7,10
Частота струму, Гц
50
Об./хв
1390
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
65
Матеріал корпуса
листова сталь, оцинкована
Маса, кг
57
Продуктивність, м³/год
6255
Споживана потужність, Вт
3760
Температура переміщуваного середовища, °С
60
Фазність
3-фазний

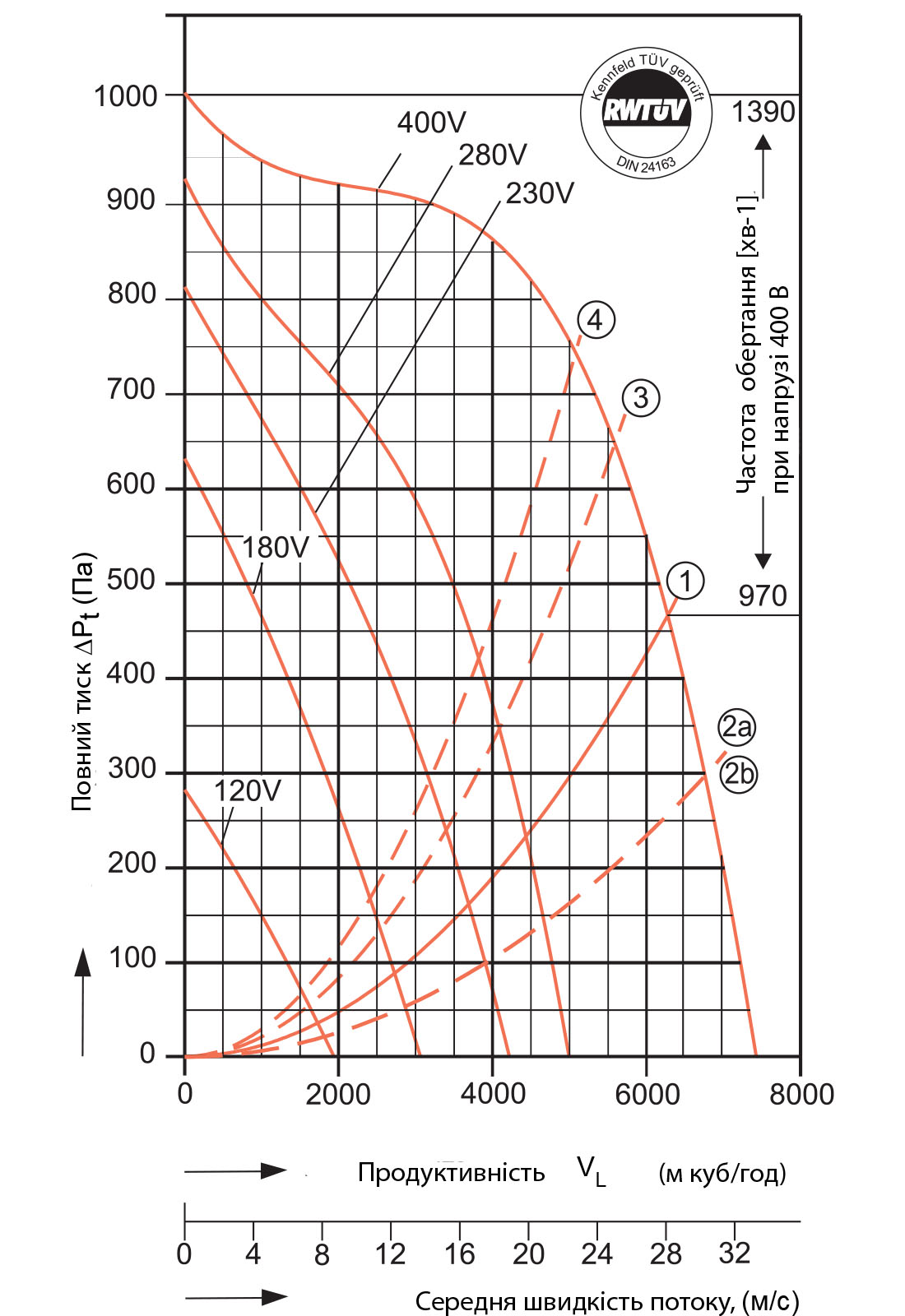

1. Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,062 м2. Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить 40 ºC.
2a. Системна крива з урахуванням підвищення статичного тиску за рахунок використання перехідника (квадратної форми) з приєднаним повітропроводом (довжина повітропроводу 1,8 м). 2b. Системна крива з урахуванням підвищення статичного тиску за рахунок використання РАМКИ, що розсіює, з приєднаним повітропроводом (довжина повітропроводу 2,3 м).
3. Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить 50 ºC.
4. Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить 60 ºC.
Підбір відцентрового вентилятора Fischbach РЄ 9-090 / D 2
Шумові характеристики відцентрового вентилятора Fischbach РЄ 9-090 / D 2
Рівень звукового тиску Lp, дБ (A)
Модель
Рівень звукового тиску Lp, дБ (A)
Рабоча напруга, В
120
180
230
280
400
Fischbach РЄ 9-090 / D 2
з боку всмоктування
48
61
68
73
81
з боку нагнітання
48
60
67
72
80
Рівень звуковой потужності LW, дБ
Модель
Рабоча напруга, В
Середнє значення частоти октавної полоси частот, Гц
63
125
250
500
1000
2000
4000
8000
Всего
Fischbach РЄ 9-090 / D 2
120
з боку всмоктування
57
48
57
54
52
48
44
38
56
з боку нагнітання
51
49
51
55
52
46
45
38
56
180
з боку всмоктування
67
64
66
64
65
61
58
53
69
з боку нагнітання
63
63
63
65
64
60
58
53
68
230
з боку всмоктування
72
72
71
70
72
69
67
61
76
з боку нагнітання
70
71
70
71
71
67
65
61
75
280
з боку всмоктування
75
78
74
74
77
74
72
67
81
з боку нагнітання
74
75
74
75
76
72
70
67
80
400
з боку всмоктування
81
87
80
80
85
82
80
75
89
з боку нагнітання
81
84
82
82
84
80
78
75
88
