Вентилятор відцентровий Fischbach СЕ 670/D 500. Продуктивність: 2053 м³/год; Споживана потужність: 690 Вт; Частота обертання 1424 об./хв; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:400

Об./хв:1424

Продуктивність, м³/год:2053

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach РЄ 670 / D 500

Опис

Призначення радіального вентилятора Fischbach РЄ 670 / D 500

Вентилятор відцентровий радіальний Fischbach РЄ 670 / D 500 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

Конструкція відцентрового вентилятора Fischbach РЄ 670 / D 500

Відцентровий вентилятор FISCHBACH одностороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором ( 230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

Конструкція корпусу відцентрового вентилятора виготовлена з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.

Характеристики вентилятора радіального Fischbach РЄ 670 / D 500

Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 70 ºC.

Характеристики

Основні

Модель

Fischbach СЕ 670/D 500

Напруга, В

400

Сила струму, А

1,99

Частота струму, Гц

Об./хв

1424

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Продуктивність, м³/год

2053

Споживана потужність, Вт

690

Температура переміщуваного середовища, °С

Фазність

3-фазний

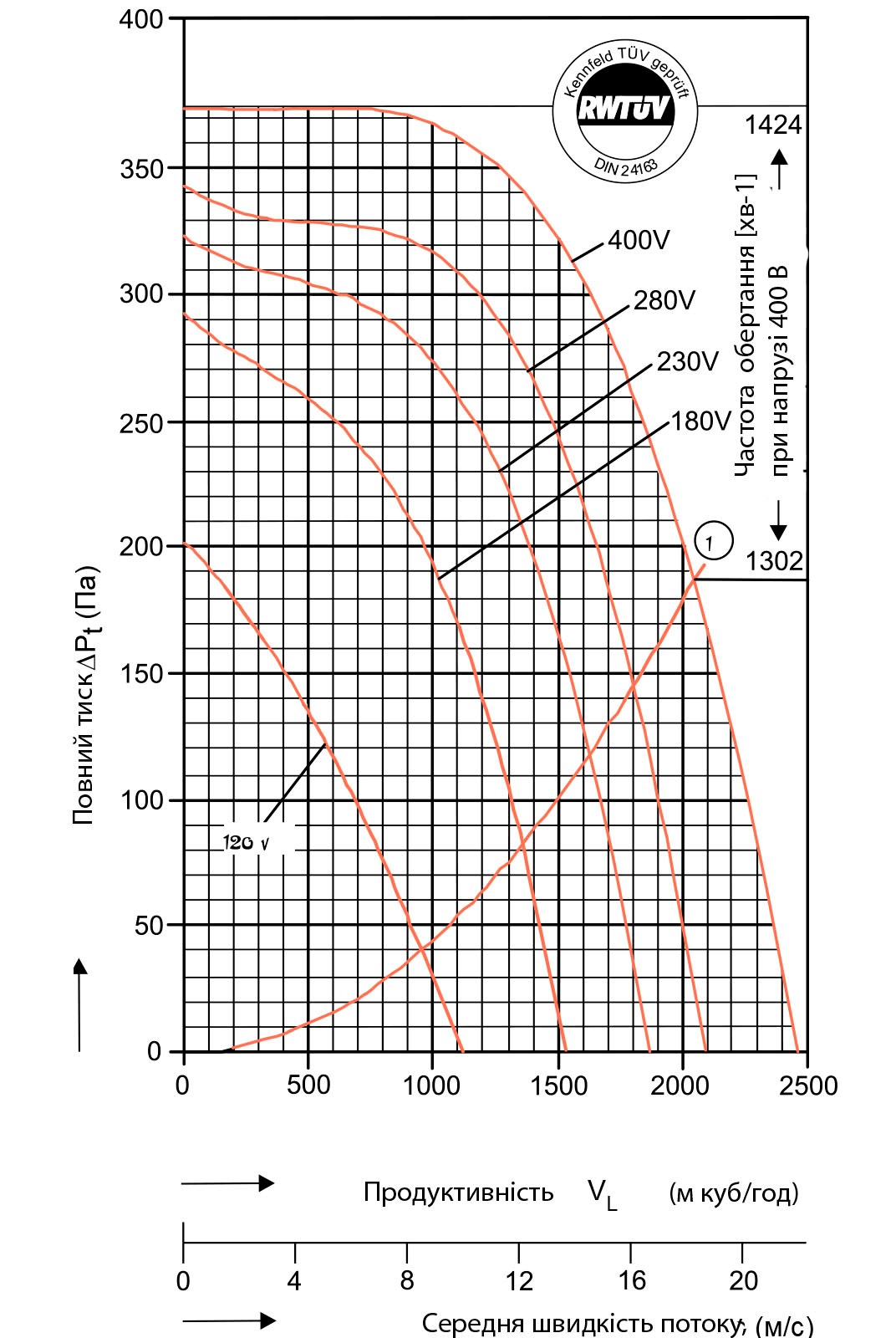

Аеродинамічні характеристики радіального вентилятора Fischbach РЄ 670 / D 500

1. Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,032 м². Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить 60 ºC. (Крива побудована для вентилятора, що працює в режимі вільного видування).

Підбір відцентрового вентилятора Fischbach РЄ 670 / D 500

Аеродинамічні характеристики відцентрового вентилятора Fischbach РЄ 670 / D 500

Шумові характеристики відцентрового вентилятора Fischbach РЄ 670 / D 500

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	120	180	230	280	400
Fischbach РЄ 670 / D 500	з боку всмоктування	53	61	66	73	77
Fischbach РЄ 670 / D 500	з боку нагнітання	39	47	55	64	66

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach РЄ 670 / D 500	120	з боку всмоктування	47	56	56	46	44	39	34	33	57
	120	з боку нагнітання	47	51	47	46	45	33	33	35	55
	180	з боку всмоктування	56	59	63	59	54	51	49	43	67
	180	з боку нагнітання	57	57	62	61	59	53	51	49	67
	230	з боку всмоктування	64	64	68	63	60	61	59	51	73
	230	з боку нагнітання	63	63	67	69	63	62	62	60	72
	280	з боку всмоктування	74	76	77	71	67	69	68	66	77
	280	з боку нагнітання	72	74	77	74	74	72	72	72	77
	400	з боку всмоктування	75	78	80	74	70	72	74	68	81
	400	з боку нагнітання	75	77	80	77	77	74	76	75	80

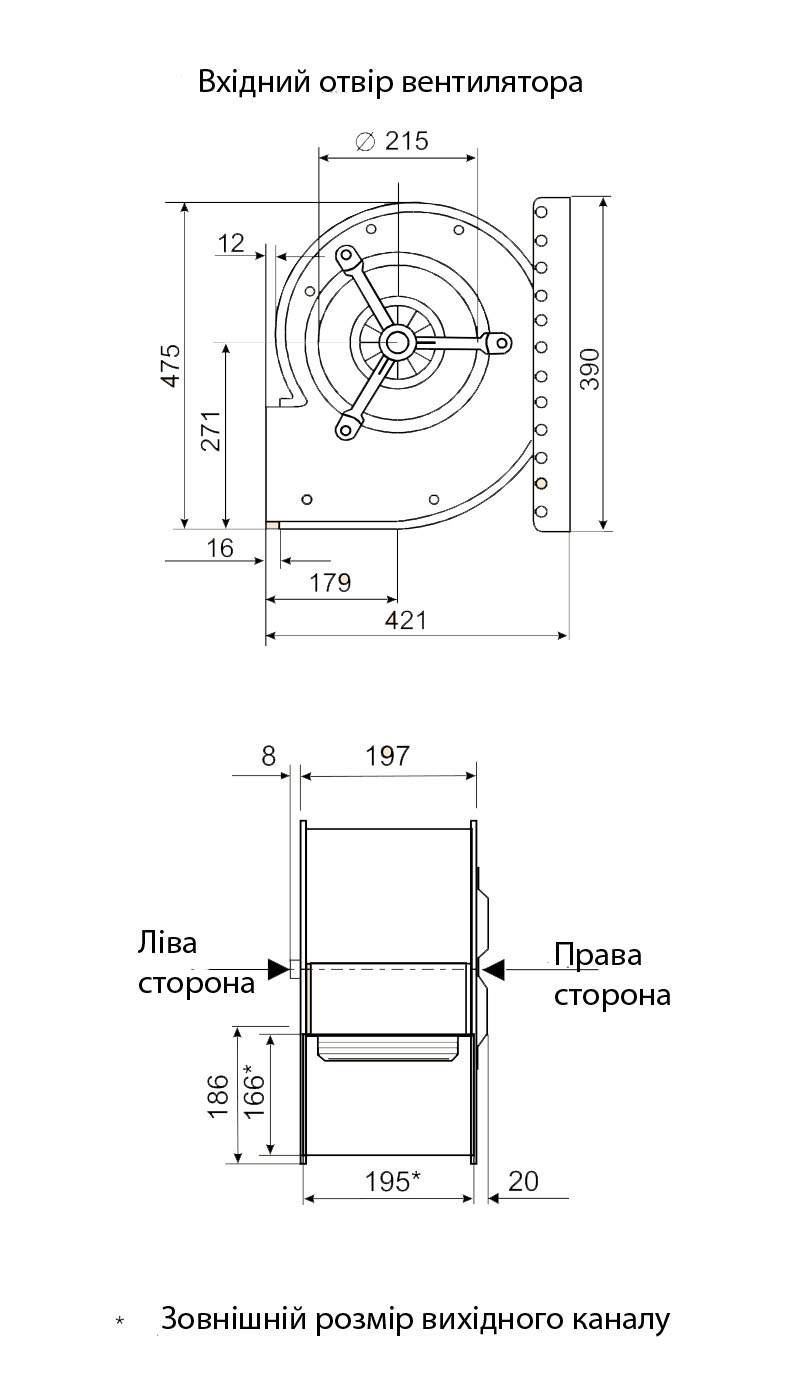

Габаритні розміри відцентрового вентилятора Fischbach РЄ 670 / D 500
