Fischbach CE 470/E 1

Name: Fischbach CE 470/E 1
Brand: Fischbach

Відцентровий вентилятор

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID26472

договірна

Вентилятор відцентровий Fischbach CE 470/E 1. Продуктивність: 1200 м³/год; Споживана потужність: 320 Вт; Частота обертання 1415 об./хв; Максимальна температура переміщуваного повітря: 70 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Об./хв:1415

Продуктивність, м³/год:1200

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach CE 470/E 1

Опис

Призначення радіального вентилятора Fischbach CE 470/E 1

Вентилятор відцентровий радіальний Fischbach CE 470/E 1 використовується у вентиляційних установках та центральних кондиціонерах, загальнообмінної і місцевої вентиляції різних будівель і споруд, промисловості, сільському господарстві та ін.

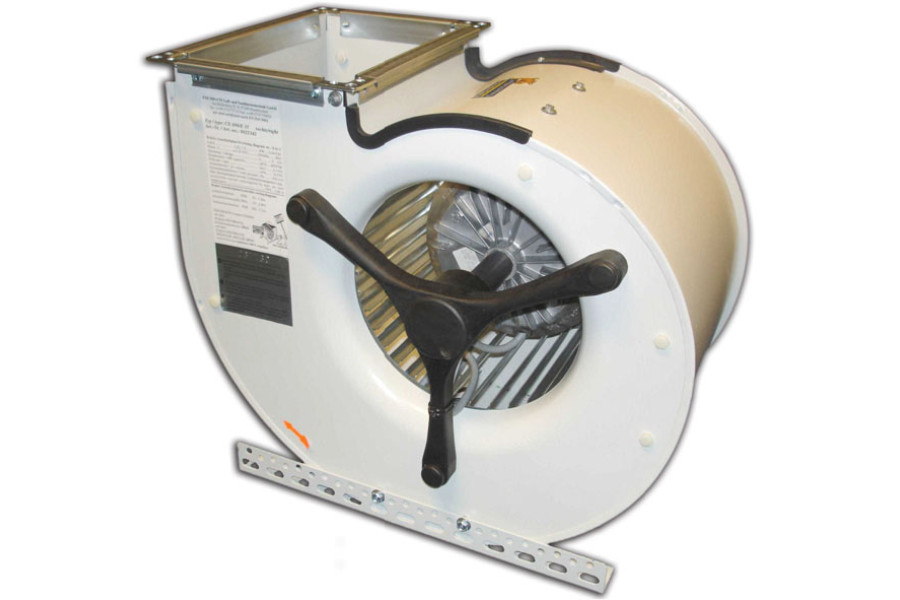

Конструкція відцентрового вентилятора Fischbach CE 470/E 1

Відцентровий вентилятор FISCHBACH одностороннього всмоктування оснащений вбудованим чотириполюсним двигуном з дисковим ротором ( 230 В/400 В/50 Гц). Робоче колесо вентилятора із загнутими вперед лопатками виготовлено з оцинкованої листової сталі. Залежно від типу, штамповане або клепання. Внутрішній агрегат співвіднесений по точності балансування до класу Q1 відповідно до стандарту ISO 1940, частини 1. За бажанням можливе також найточніше електронне балансування. Нерухомий вал двигуна радіального вентилятора закріплений в корпусі на гумових кріпленнях (амортизаторах), завдяки яким вібрація не передається на корпус вентилятора. Корпус вентилятора відцентрового радіального FISCHBACH з листової сталі покритий фарбою RAL7035, за бажанням можливі інші кольори.

Конструкція корпусу відцентрового вентилятора виготовлена з оцинкованої або високосортної сталі. Положення кріпильних кутових планок на корпусі може бути змінено завдяки наявності великої кількості круглих отворів, а також завдяки точковим зварним гайкам. Поздовжні отвори полегшують кріплення на опорі. Двигун з дисковим ротором FISCHBACH оснащений термоконтактом, який у поєднанні з захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконує функцію повного захисту і дозволяє без будь-яких ускладнень встановити індикацію аварійного стану та/або режиму роботи.

Характеристики вентилятора радіального Fischbach CE 470/E 1

Ступінь захисту двигуна IP65 (повний захист від вологи і пилу) згідно зі стандартом DIN 40050, знак відповідності стандартам ЄС. Клас ізоляції F (155 ºС) відповідно з приписом 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0 ... 100%. Максимальна температура експлуатації - 70 ºC.

Характеристики

Основні

Модель

Fischbach CE 470/E 1

Напруга, В

230

Сила струму, А

1,5

Частота струму, Гц

Об./хв

1415

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

листова сталь, оцинкована

Маса, кг

Продуктивність, м³/год

1200

Споживана потужність, Вт

320

Температура переміщуваного середовища, °С

Фазність

1-фазний

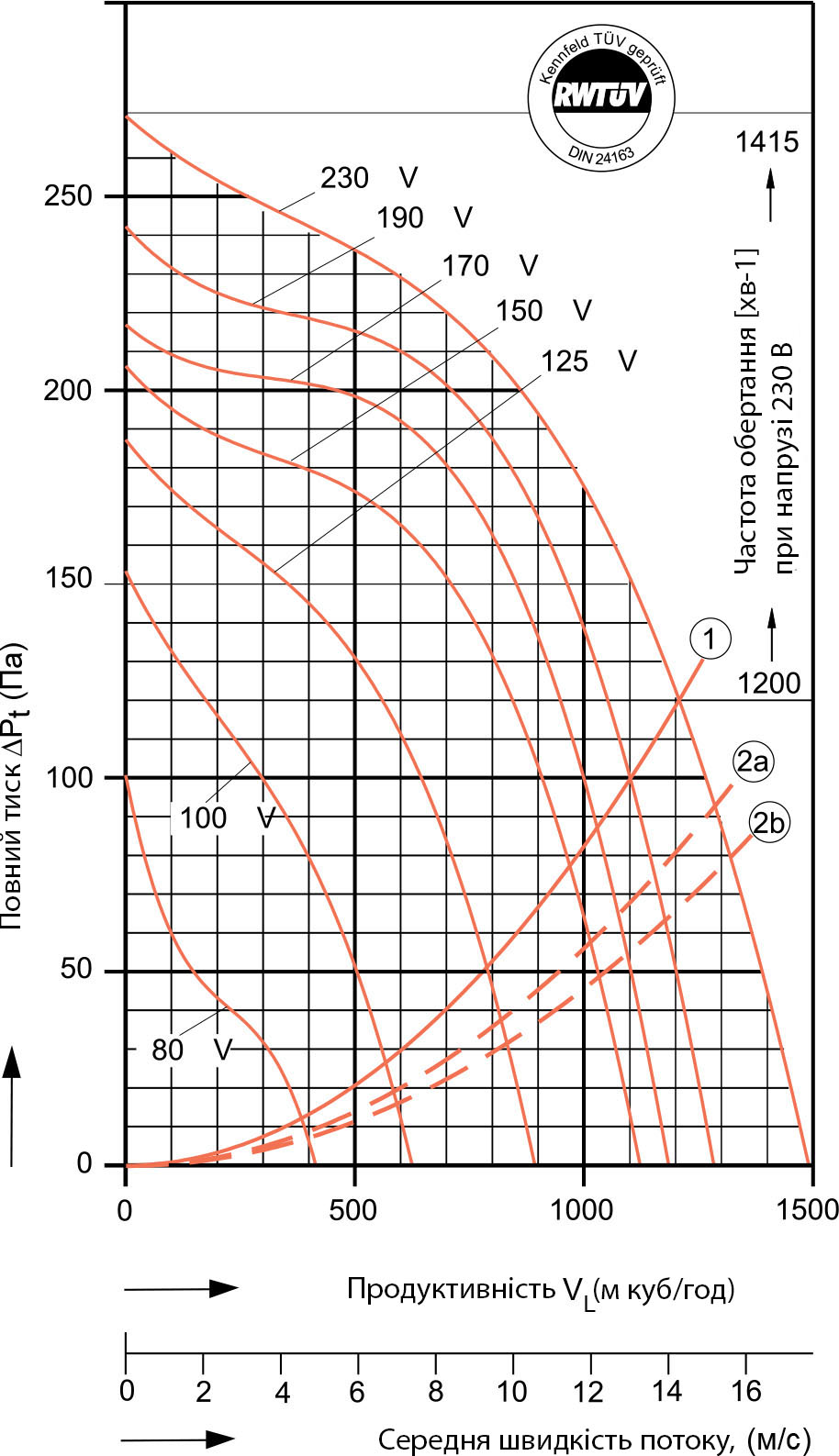

Аеродинамічні характеристики радіального вентилятора Fischbach CE 470/E 1

1. Системна крива для динамічного тиску при площі перетину вихідного каналу вентилятора 0,0235 м². Для робочих точок, що лежать вище цієї кривої, максимально допустима температура повітря становить +70 ºC.

2a. Системна крива з урахуванням підвищення статичного тиску за рахунок використання перехідника (квадратної форми) з приєднаним повітропроводом (довжина повітропроводу 0,6 м).
2b. Системна крива з урахуванням підвищення статичного тиску за рахунок використання РАМКИ, що розсіює, з приєднаним повітропроводом (довжина повітропроводу 2,6 м). (Крива побудована для вентилятора, що працює в режимі вільного видування).

Підбір відцентрового вентилятора Fischbach CE 470/E 1

Аеродинамічні характеристики відцентрового вентилятора Fischbach CE 470/E 1

Шумові характеристики відцентрового вентилятора Fischbach CE 470/E 1

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach CE 470/E 1	з боку всмоктування	26	38	47	53	54	56	58
Fischbach CE 470/E 1	з боку нагнітання	24	37	46	52	53	55	58

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach CE 470/E 1	80	з боку всмоктування	38	17	38	33	25	21	15	9	34
	80	з боку нагнітання	27	22	27	33	26	19	18	9	32
	100	з боку всмоктування	48	34	48	44	39	35	31	25	46
	100	з боку нагнітання	40	37	40	45	40	34	32	25	45
	125	з боку всмоктування	56	46	55	52	50	46	42	36	55
	125	з боку нагнітання	49	47	49	53	49	44	43	36	54
	150	з боку всмоктування	60	53	60	57	56	52	49	43	61
	150	з боку нагнітання	55	54	55	58	56	51	49	43	60
	170	з боку всмоктування	61	55	61	58	57	53	50	45	62
	170	з боку нагнітання	56	55	56	59	57	52	50	44	61
	190	з боку всмоктування	63	57	62	60	59	56	53	47	64
	190	з боку нагнітання	58	57	58	61	59	54	52	46	63
	230	з боку всмоктування	65	60	64	62	62	58	56	50	66
	230	з боку нагнітання	60	60	61	63	62	57	55	49	66

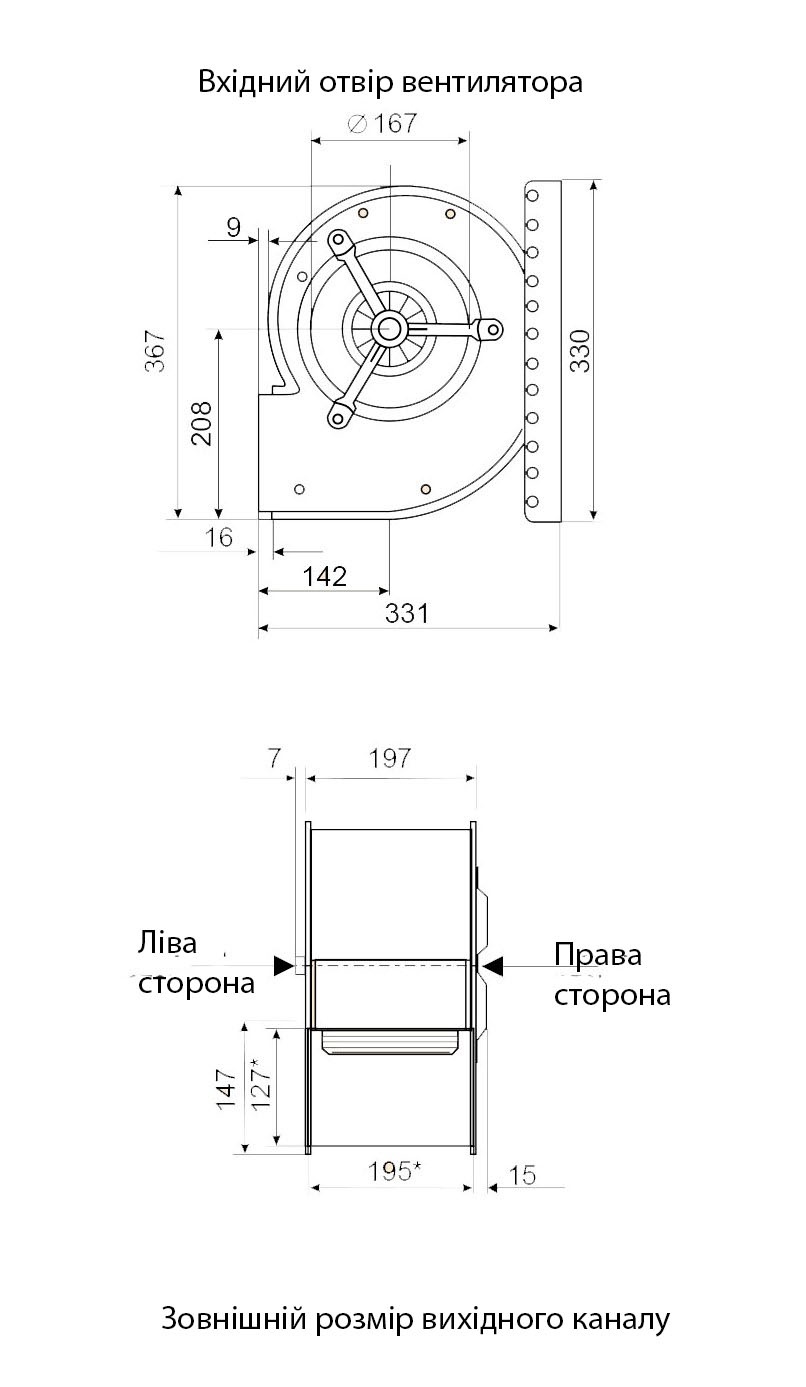

Габаритні розміри відцентрового вентилятора Fischbach CE 470/E 1
