Fischbach 41.406

Name: Fischbach 41.406
Brand: Fischbach

Даховий вентилятор

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27713

договірна

Вентилятор даховий Fischbach 41.406. Продуктивність: 12070 м³/год; Споживана потужність: 9200 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:400

Продуктивність, м³/год:12070

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach 41.406

Опис

Призначення дахового вентилятора Fischbach 41.406

Вентилятор даховий Fischbach 41.406 використовується в центральній системі вентиляції різних будівель.

Конструкція вентилятора дахового радіального Fischbach 41.406

Стандартне вентиляційне обладнання серії 41 аналогічно по своїй конструкції вентиляторним модулям стандартної серії FISCHBACH.

Воно виконане у вигляді відцентрового дахового вентилятора з навісом і повітровідвідним пристроєм. Конструкція рами корпусу відцентрових дахових вентиляторів виготовлена з міцного алюмінієвого профілю FISCHBACH. Подвійні стінки корпусу товщиною 41 мм з високосортного алюмінію (AIMg3) закріплені на добре підігнаній спеціальній ущільнювальній і несучій рамі з високоякісної атмосферостійкої пластмаси. Високий рівень герметичності досягається завдяки зворотному гумовому двокомірниковому манжеті.

Термоізоляція стінок з мінеральних волокон, коефіцієнт теплопередачі К=0,69 Вт/м²К. Нормована звукоізолююча здатність боковин згідно стандарту DIN 52210RW > 40 дБ.

Вбудований відцентровий вентилятор FISCHBACH двостороннього всмоктування (Тип D/DS)

Компактний вентилятор FISCHBACH DS 9-070/D 5 двостороннього всмоктування оснащений двигуном з дисковим ротором FISCHBACH.
Ступінь захисту двигуна IP 65 (повний захист від води і пилу) згідно зі стандартом DIN 40050, знак відповідності CE.

Клас ізоляції F (155 °С) відповідно до розпорядження 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0...100%. Робоче колесо вентилятора із загнутими вперед лопатками з оцинкованої листової сталі, залежно від типу - штамповане або клепанне. За точністю балансування відповідає класу Q2,5 - Q1 відповідно до стандарту ISO 1940, частини 1.

Повний захист для всіх трифазних двигунів і двигунів змінного струму: двигун з дисковим ротором FISCHBACH оснащений термоконтактами, які в поєднанні із захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконують функцію повного захисту і дозволяють без будь-яких ускладнень встановити індикацію аварійного стану та/або індикацію режиму роботи.

Характеристики

Основні

Модель

Fischbach 41.406

Напруга, В

400

Сила струму, А

17,9

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

алюміній (AlMg3)

Продуктивність, м³/год

12070

Споживана потужність, Вт

9200

Температура переміщуваного середовища, °С

Фазність

3-фазний

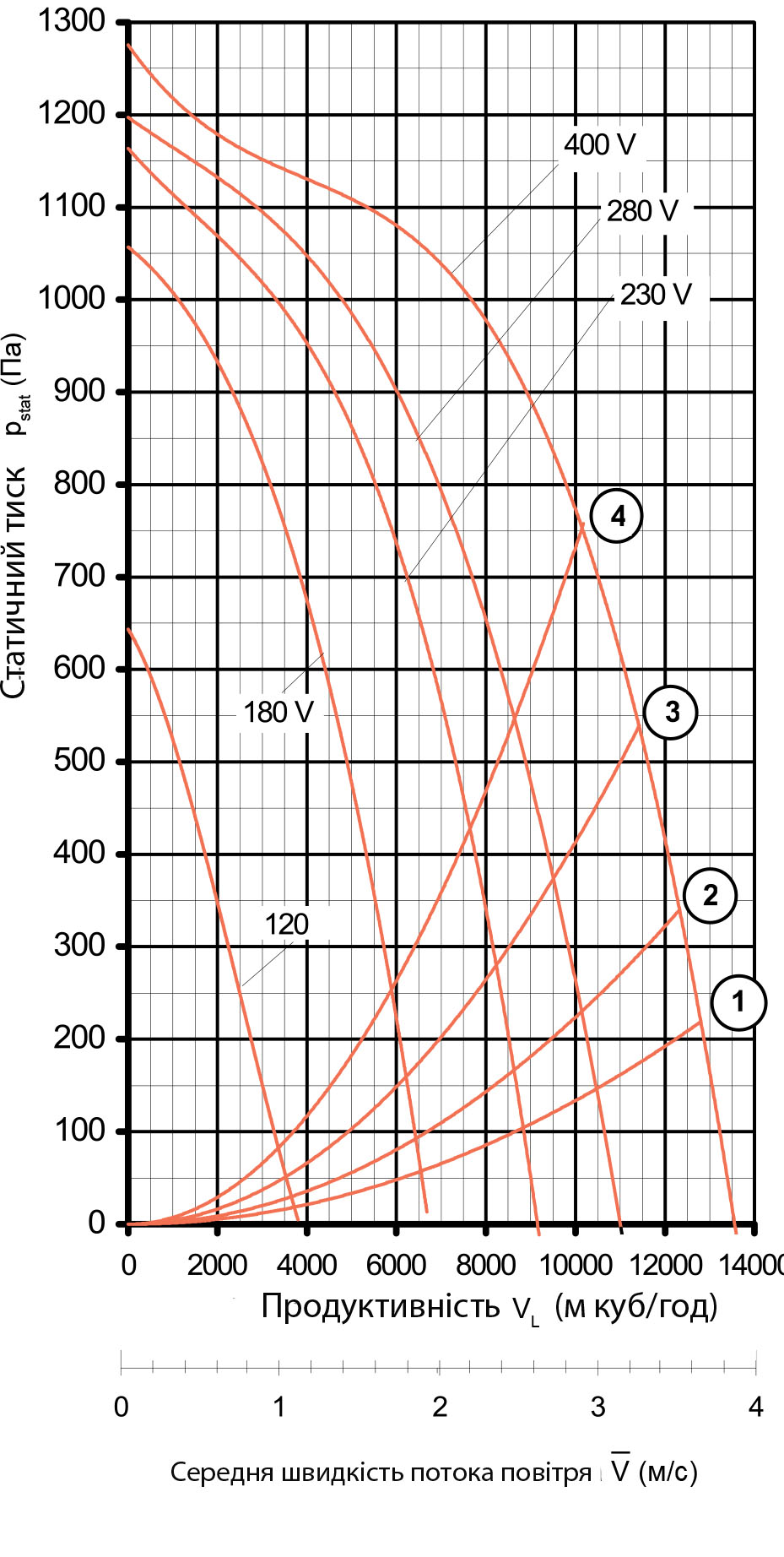

Аеродинамічні характеристики даховго вентилятора Fischbach 41.406

Максимальна допустима температура переміщуваного повітря становить:
У режимі вільного видування нижче кривої 1: не працює в цій області
Між кривими 1 і 2: 30 ºC
Між кривими 2 і 3: 40 ºC
Між кривими 3 і 4: 50 ºC
Вище кривої 4: 60 ºC

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Шумові характеристики дахового вентилятора Fischbach 41.406

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	120	180	230	280	400
Fischbach 41.406	з боку всмоктування	57	67	72	75	78
Fischbach 41.406	з боку нагнітання	39	49	54	57	60

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach 41.406	120	з боку всмоктування	62	60	57	60	59	57	57	53	65
	120	з боку нагнітання	61	60	61	63	63	59	57	53	67
	180	з боку всмоктування	70	70	66	70	69	68	67	63	75
	180	з боку нагнітання	69	70	70	73	73	70	67	63	77
	230	з боку всмоктування	74	74	71	75	74	73	72	68	80
	230	з боку нагнітання	73	74	75	78	78	75	72	68	82
	280	з боку всмоктування	76	77	74	78	77	76	75	71	83
	280	з боку нагнітання	75	77	78	81	81	78	75	71	85
	400	з боку всмоктування	78	80	76	81	80	79	78	74	86
	400	з боку нагнітання/strong>	77	80	80	84	84	81	78	74	88

Габаритні розміри дахового вентилятора Fischbach 41.406
