Fischbach 41.101

Name: Fischbach 41.101
Brand: Fischbach

Даховий вентилятор

Виробник: Fischbach

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID27441

договірна

Вентилятор даховий Fischbach 41.101. Продуктивність: 2931 м³/год; Споживана потужність: 850 Вт; Максимальна температура переміщуваного повітря: 60 °С; Клас захисту пристрою: IP65.

Напруга, В:230

Продуктивність, м³/год:2931

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Fischbach 41.101

Опис

Призначення дахового вентилятора Fischbach 41.101

Вентилятор даховий Fischbach 41.101 використовується в центральній системі вентиляції різних будівель.

Конструкція вентилятора дахового радіального Fischbach 41.101

Стандартне вентиляційне обладнання серії 41 аналогічно по своїй конструкції вентиляторним модулям стандартної серії FISCHBACH.

Воно виконане у вигляді відцентрового дахового вентилятора з навісом і повітровідвідним пристроєм. Конструкція рами корпусу відцентрових дахових вентиляторів виготовлена з міцного алюмінієвого профілю FISCHBACH. Подвійні стінки корпусу товщиною 41 мм з високосортного алюмінію (AIMg3) закріплені на добре підігнаній спеціальній ущільнювальній і несучій рамі з високоякісної атмосферостійкої пластмаси. Високий рівень герметичності досягається завдяки зворотному гумовому двокомірниковому манжеті.

Термоізоляція стінок з мінеральних волокон, коефіцієнт теплопередачі К=0,69 Вт/м²К. Нормована звукоізолююча здатність боковин згідно стандарту DIN 52210RW > 40 дБ.

Вбудований відцентровий вентилятор FISCHBACH двостороннього всмоктування (Тип D/DS)

Компактний вентилятор FISCHBACH D 540/E 25 двостороннього всмоктування оснащений двигуном з дисковим ротором FISCHBACH.
Ступінь захисту двигуна IP 65 (повний захист від води і пилу) згідно зі стандартом DIN 40050, знак відповідності CE.

Клас ізоляції F (155 °С) відповідно до розпорядження 0530 Союзу німецьких електротехніків. Двигун є регульованим в діапазоні 0...100%. Робоче колесо вентилятора із загнутими вперед лопатками з оцинкованої листової сталі, залежно від типу - штамповане або клепанне. За точністю балансування відповідає класу Q2,5 - Q1 відповідно до стандарту ISO 1940, частини 1.

Повний захист для всіх трифазних двигунів і двигунів змінного струму: двигун з дисковим ротором FISCHBACH оснащений термоконтактами, які в поєднанні із захистом двигуна і блокуванням повторного включення (допоміжне обладнання) виконують функцію повного захисту і дозволяють без будь-яких ускладнень встановити індикацію аварійного стану та/або індикацію режиму роботи.

Характеристики

Основні

Модель

Fischbach 41.101

Напруга, В

230

Сила струму, А

3,3

Частота струму, Гц

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

алюміній (AlMg3)

Продуктивність, м³/год

2931

Споживана потужність, Вт

850

Температура переміщуваного середовища, °С

Фазність

1-фазний

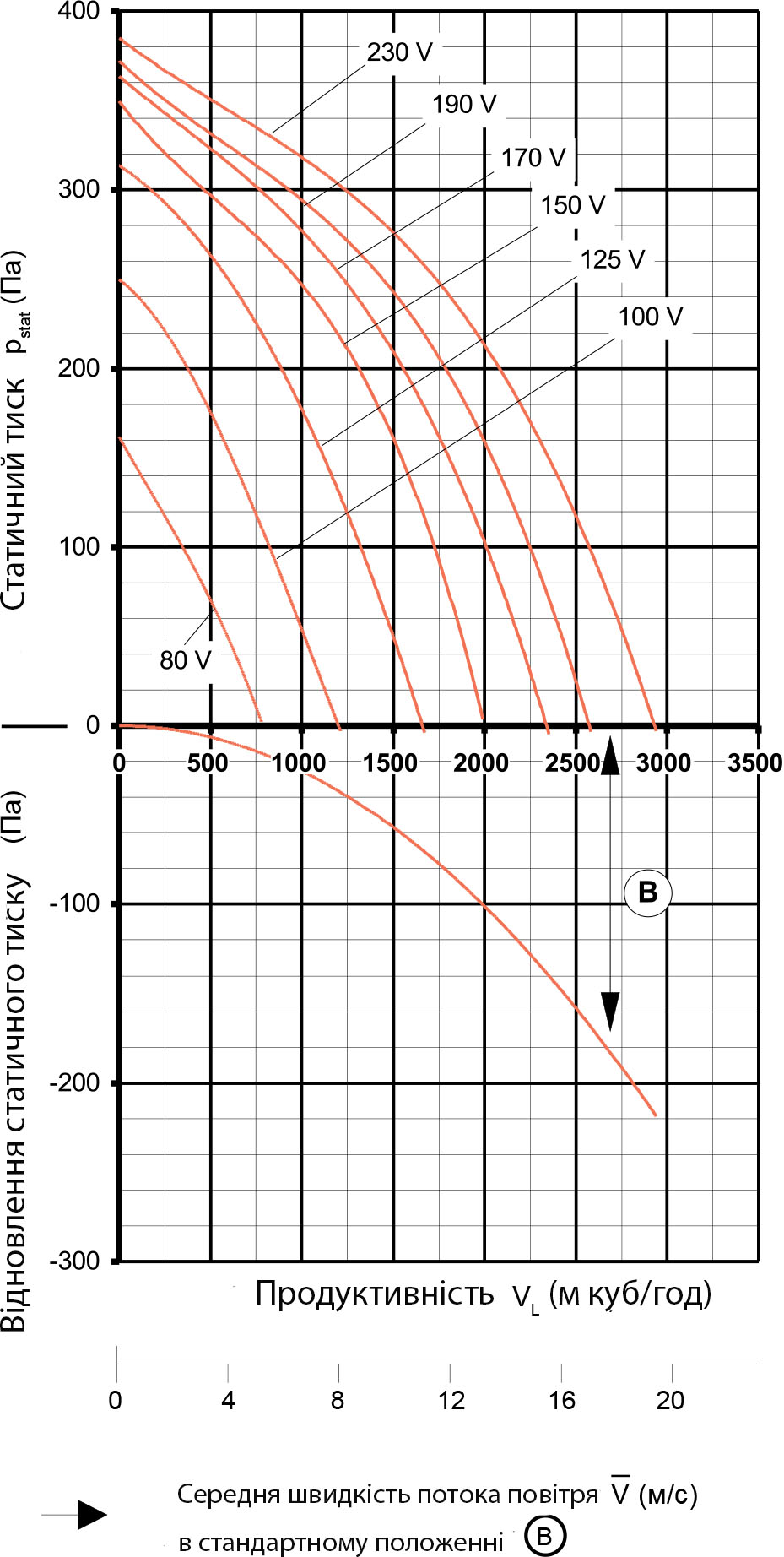

Аеродинамічні характеристики осьового вентилятора Fischbach 41.101

Дані по статичному тиску враховують всі втрати тиску при вбудовуванні вентилятора до блоку.
Технічні характеристики розраховані при використанні вентиляторного блоку в припливній або витяжній вентиляції.

Відновлений статичний тиск В може бути отримано за допомогою кривої продуктивності. Це можливо, коли блок приєднаний до прямого нагнітального повітропроводу (каналу), розміри якого відповідають стандартному з'єднанню В. Мінімальна допустима довжина повітропвода становить 1,2 м.

Шумові характеристики дахового вентилятора Fischbach 41.101

Рівень звукового тиску L_p, дБ (A)

Модель	Рівень звукового тиску L_p, дБ (A)
Модель	Рабоча напруга, В	80	100	125	150	170	190	230
Fischbach 41.101	з боку всмоктування	40	46	53	58	61	63	66
Fischbach 41.101	з боку нагнітання	41	48	54	60	63	65	68

Рівень звуковой потужності L_W, дБ

Модель	Рабоча напруга, В	Середнє значення частоти октавної полоси частот, Гц
Модель	Рабоча напруга, В		63	125	250	500	1000	2000	4000	8000	Всего
Fischbach 41.101	80	з боку всмоктування	46	41	41	46	43	38	37	32	48
	80	з боку нагнітання	47	43	43	48	44	40	38	33	49
	100	з боку всмоктування	51	47	48	52	49	45	43	39	54
	100	з боку нагнітання	52	49	49	54	51	46	45	40	56
	125	з боку всмоктування	56	54	54	59	56	52	50	46	61
	125	з боку нагнітання	58	56	56	60	58	54	52	47	62
	150	з боку всмоктування	60	59	59	63	61	58	56	51	66
	150	з боку нагнітання	62	61	61	65	63	59	57	53	67
	170	з боку всмоктування	63	62	62	66	65	61	59	54	69
	170	з боку нагнітання	64	64	64	68	66	63	61	56	71
	190	з боку всмоктування	64	64	64	68	67	63	61	56	71
	190	з боку нагнітання	66	66	66	70	69	65	63	58	73
	230	з боку всмоктування	67	67	67	71	70	66	64	59	74
	230	з боку нагнітання	69	69	69	73	72	68	66	61	76

Габаритні розміри дахового вентилятора Fischbach 41.101
