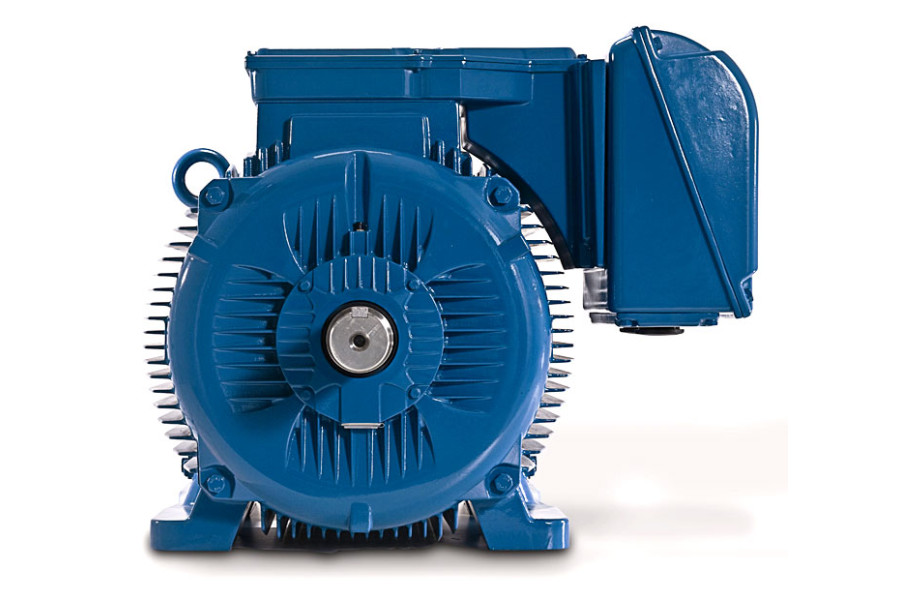

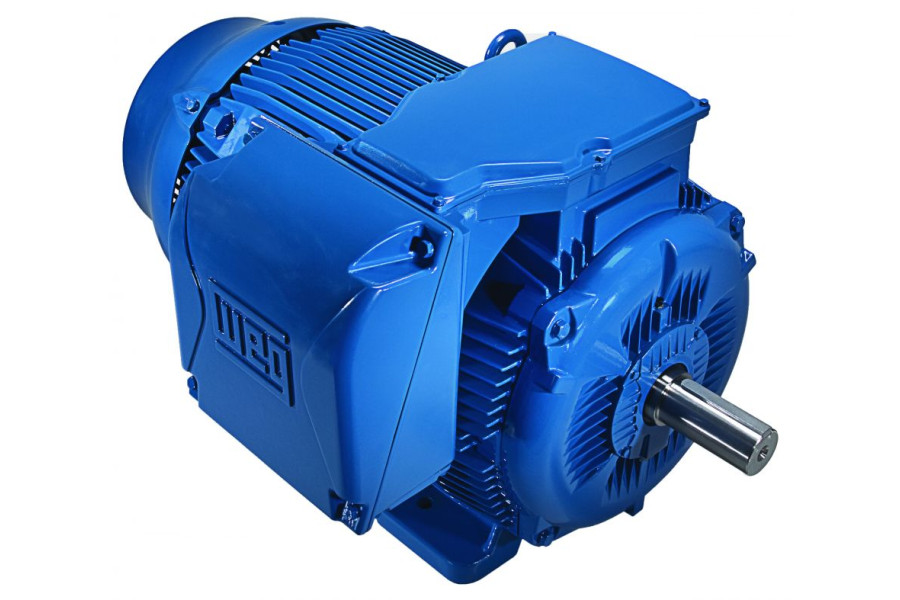

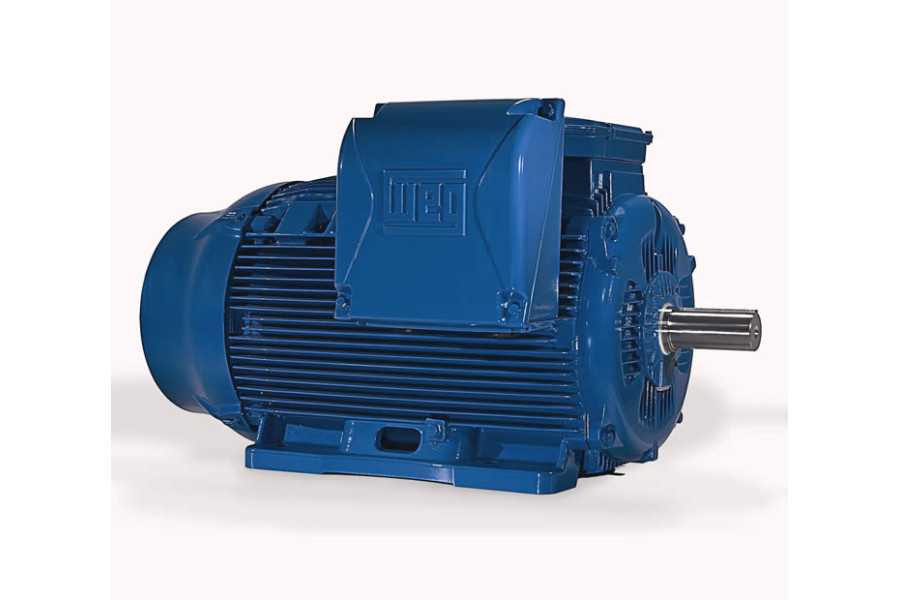

Електродвигун W22 S. 225S/M-04 (45,0-1470)

Є в наявності

Код товару: ID31110

договірна

Трифазний асинхронний електродвигун WEG W22 Standard 225S/M-04: потужність: 45.0 кВт; частота обертання: 1500 об./хв.; габарит (висота осі обертання): 225 мм; діаметр валу: 55 мм; напруга: 380 В.

Напруга, В:380

Потужність електродвигуна кВт:45.0

Об./хв:1500

n, об./хв:1470

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Електродвигун W22 S. 225S/M-04 (45,0-1470)

Опис

Призначення електродвигуна WEG W22 Standard 225S/M-04

Низьковольтні трифазні асинхронні двигуни WEG W22 Standard 225S/M-04 зі стандартним ККД і низькими експлуатаційними витратами. Призначені для використання в вентиляторах, насосах, відцентрових машинах, верстатах і в іншому промисловому обладнанні.

Технічні характеристики електродвигуна WEG W22 Standard 225S/M-04

Ступінь вібрації А
Клас енергоефективності - стандартний (IE1)
Температура навколишнього повітря: -30°C до + 40°C, висота над рівнем моря: до 1000 метрів
Клас ізоляції F
Ступінь захисту IP55
Виконання повністю закрите з вентиляторним охолодженням (IC411)
Режим роботи - S1
Ударна міцність - IK08
Спосіб монтажу B3T
Балансування з полушконкой
Номінальна напруга/частота - 380 В/50 Гц

Конструктивні особливості електродвигуна WEG W22 Standard 225S/M-04

WEG електродвигуни виробляються з корпусом з чавуну FC-200, що забезпечує максимальну зносостійкість і опір агресивному середовищу. Охолоджуючі ребра розроблені для мінімізації скупчення вологи і пилу на двигуні. Цільні лапи двигуна забезпечують максимальну механічну міцність і спрощують процес центрування і монтажу. На корпусі є також підготовлені місця для установки датчиків вібрації в рамках його стандартного виконання. Клемна чавунна коробка може бути розташована з різних сторін двигуна або зверху.

Підшипникові щити з приводного боку спроектовані з ребрами для кращого тепловідведення і зниження робочої температури підшипників, що дозволяє збільшити інтервал зміни мастила. У підшипникових щитах передбачені отвори для відведення вологи, яка може конденсуватися всередині корпусу. Отвори закриті гумовими зливними пробками. Кожух вентилятора виконаний із чавуну і має аеродинамічні характеристики, що дозволяють знизити рівень шуму і оптимізувати розподіл повітряного потоку між ребрами корпусу для поліпшення теплообміну.

Вал стандартних двигунів W22 виконаний із сталі. Вали поставляються з відкритим шпонковим пазом, з різьбовим центровим отвором. Електродвигун WEG W22 Standard 225S/M-04 оснащений кульковими підшипниками з глибоким жолобом. Для компенсування осьового зсуву, двигуни оснащені попередньо навантаженими шайбами. В системі ущільнення вала використовуються ущільнення WSeal®, що складаються з V-образних кілець ущільнювачів з двома крайками і металевого кільця.

Двигуни можуть витримувати перевантаження в 1,5 рази перевищує номінальний крутний момент протягом 2 хвилин.

Характеристики

Основні

Модель

WEG W22 Standard 225S/M-04

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

W22

Діаметр вала, мм

Напруга, В

380

Частота струму, Гц

Потужність електродвигуна кВт

45.0

Об./хв

1500

n, об./хв

1470

Клас ізоляції двигуна

Клас захисту пристрою, IP

ККД, %

92,3

Коефіцієнт потужності, cosφ

0,87

Маса, кг

363,0

Крутний момент, Н*м

292,0

Момент інерції ротора, кг*м2

0,6649

Габарит (висота осі обертання), мм

225

Неважлива характеристика, що настроюється 1

10/22

Неважлива характеристика, що настроюється 2

IC411

Рівень шуму на відстані 3м, dB(A)

Режим роботи

Споживаний номінальний струм, Iн (А)

85,1

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,7

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,4

Ставлення пускового струму до номінального, Iпуск/Iн

6,9

Схема габаритних розмірів електродвигуна WEG W22 Standard 225S/M-04

Габаритні розміри електродвигуна WEG W22 Standard 225S/M-04

Модель ел.двигуна	Установчі та приєднувальні розміри, мм
Модель ел.двигуна	A	AA	AB	AC	AD**	AD'	B	BA	BB	BD	C	CA
WEG W22 Standard 225S/M-04	356	80	436	455	408	384	286/311	124	412	41	149	319/294

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	D	DA	E	EA	ES	F	FA	G	GB	GD	GF	TS
WEG W22 Standard 225S/M-04	60m6	60m6	140	140	125	18	18	53	53	11	11	125

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	H	HA	HB**	HC	HD	HF**	HG**	HH	HK	K	L	LC	LL	LM	S1	d1	d2
WEG W22 Standard 225S/M-04	225	34	255	453	550	403	523	212	143	18,5	886	1034	261	292	2xM50x1,5	M20	M20

'Розміри застосовні до двополюсним електродвигунам
** Розміри застосовні для монтажу клемної коробки праворуч або ліворуч
