Загальні відомості по асинхронному електродвигуну АІРЕ 90 LB2
Асинхронні однофазні електродвигуни змінного струму з короткозамкненим ротором АІРЕ 90 LB2 призначені для обладнання електроприводів механізмів різного призначення у всіх галузях промисловості, побутової техніки (деревообробні верстати, компресори, насоси, та ін.), приводах аграрного комплексу та побутових засобів малої механізації (бетонозмішувачі, кормоподрібнювачі та ін.) Наша компанія пропонує однофазні електродвигуни з поліпшеними характеристиками: з підшипниками SKF і ступенем захисту IP 55, що забезпечує їх довговічність і надійність.
Розшифровка позначення асинхронного однофазного електродвигуна АІРЕ 90 LB2
АІР - маркування серії Е - однофазний двигун 90 - ряд висот осі обертання відповідно до ДСТУ13267 L - Установчий розмір по довжині станини B - довжина сердечника 2 - число полюсів.
Конструктивне виконання асинхронного однофазного електродвигуна АІРЕ 90 LB2
в залежності від способу монтажу однофазний двигун має конструктивне виконання:

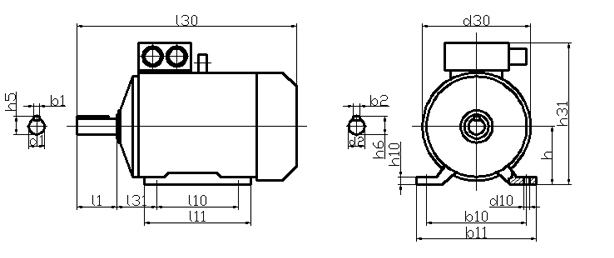

ІМ 1081 (на лапах)

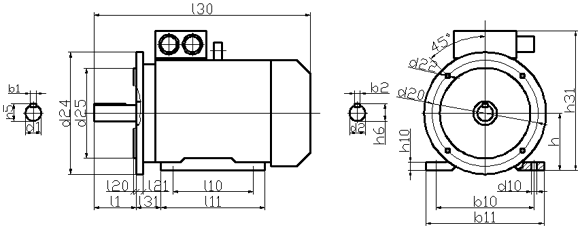

ІМ 2081 (комбіноване)
ІМ 3081 (фланець).
Ступінь захисту асинхронного однофазного електродвигуна АІРЕ 90 LB2
Електродвигун АІРЕ 90 LB2 випускається з короткозамкненим ротором закритого виконання, ступінь захисту якого складає IP 55 за ДСТУ 17494, що передбачає захист від води та пилу.
Режим роботи асинхронного однофазного електродвигуна АІРЕ 90 LB2
Електродвигуни виконані з двофазною обмоткою на статорі і призначені для роботи з конденсатором. Для зменшення впливу температури навколишнього середовища на ємність конденсаторів їх слід розміщувати в місцях, найменш схильних до коливань температури. У процесі експлуатації двигуна рекомендується періодично контролювати величину ємності конденсатора.
Клас нагрівостійкості ізоляції асинхронного однофазного електродвигуна АІРЕ 90 LB2
F - ізоляція витримує температуру 135 °С за ДСТУ 8865-93
Напруга і частота мережі асинхронного однофазного електродвигуна АІРЕ 90 LB2
Електродвигун АІРЕ 90 LB2 призначений для роботи від мережі змінного струму напругою 220 В частотою 50 Гц. Допускається робота від мережі напругою 230 В частотою 50 Гц і 220, 230 В частотою 60 Гц.
Опір ізоляції обмоток двигунів асинхронного однофазного електродвигуна АІРЕ 90 LB2
Щодо корпуса та між обмотками в холодному стані при нормальних значеннях кліматичних факторів зовнішнього середовища не менше 5 МОм, а при температурі двигуна, близькою до робочої, - не менше 1 МОм, при верхньому значенні вологості повітря не менше 0,5 МОм.
Характеристики
Основні
Модель
АІРЕ 90 LB2
Тип електродвигуна
асинхронний
Вид
загальнопромисловий
Серія двигуна
АІРЕ
Діаметр вала, мм
24
Напруга, В
220
Частота струму, Гц
50
Потужність електродвигуна кВт
3.0
Об./хв
3000
n, об./хв
2800
Кліматичне виконання
УЗ
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
55
ККД, %
78,0
Коефіцієнт потужності, cosφ
0,98
Маса, кг
25,4
Габарит (висота осі обертання), мм
90
Кількість полюсів
2
Неважлива характеристика, що настроюється 1
SKF
Споживаний номінальний струм, Iн (А)
17,8
Ставл. макс. оберт-го момента сили до ном., Мmах/Мн
1,7
Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн
0,30
Ставлення пускового струму до номінального, Iпуск/Iн
5,2
Фазність
1-фазний
Призначення, пристрій і принцип дії однофазних асинхронних двигунів
Однофазний асинхронний двигун - машина c невеликою потужністю, яка за конструктивним виконанням нагадує трифазні електродвигуни з короткозамкненим ротором. Для роботи двигуна потрібна тільки одна фаза напругою 220 В, двигун підключається в побутову розетку. Відмінність однофазного асинхронного двигуна від трифазного в пристрої статора, де в пазах магнітопроводу знаходиться двофазна обмотка, що складається з основної, або робочої, фази з фазною зоною 120 ел. град і висновками до затискачів з позначеннями С1 і С2, і допоміжної, або пусковий, фази з фазною зоною 60 ел. град і виведеннями до затискачів з позначеннями В1 і В2 (рис. 1).
Рис. 1. Схема включення однофазного асинхронного двигуна з короткозамкненим ротором.
Призначається однофазний асинхронний електродвигун змінного струму для обладнання електроприводів механізмів різного призначення у всіх галузях промисловості, побутової техніки (деревообробні верстати, компресори, насоси, та ін.), приводах аграрного комплексу та побутових засобах малої механізації (бетонозмішувачі, кормоподрібнювачі та ін.)
Частота однофазного електродвигуна 50 Гц, напруга 220 В, ступінь захисту IP55, клас ізоляції F. Монтажне виконання: лапи (IM1001), фланець (IM3001), малий фланець (ІМ3181), комбінований (IM2001), комбінований - малий фланець (ІМ2181). Кліматичне виконання - У3.
Однофазний асинхронний двигун випускається, як правило, малопотужним, на відміну від трифазних має на статорі однофазну обмотку. Ротор такого двигуна має короткозамкнену обмотку. Оскільки однофазний струм не створює обертового магнітного поля, отже однофазні двигуни не мають початкового або пускового обертаючого моменту. Для утворення пускового моменту на статорі двигуна розташовують другу, так звану пускову обмотку, відсунуту щодо робочої обмотки на кут 90°. Обидві обмотки живляться від мережі 220 В. Для створення зсуву фаз між струмами обох обмоток включається ємність або великий активний опір.
Однофазний асинхронний електродвигун має ряд недоліків, в порівнянні з аналогічним трифазним:
