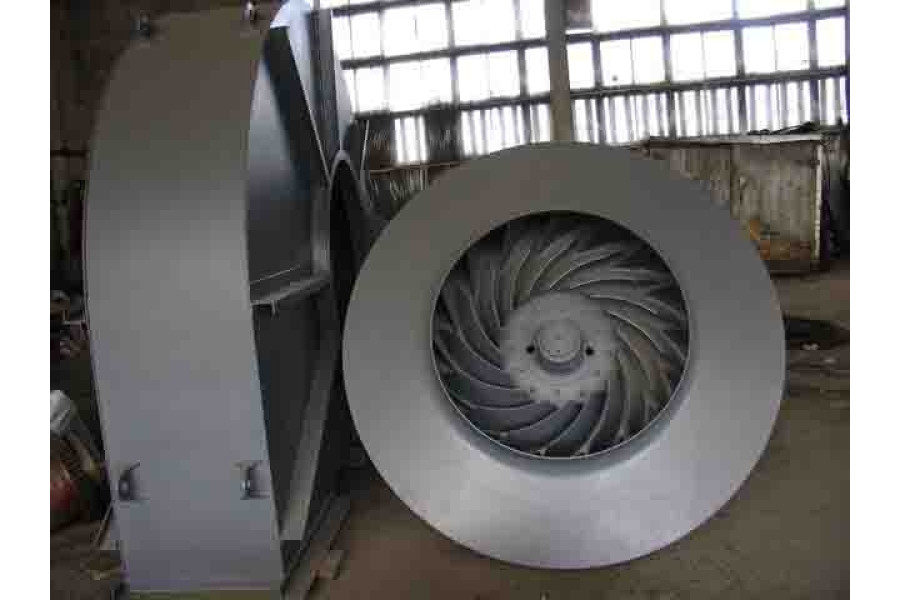

ДРГ-29х2-II

Димотяг гарячого дуття

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ДРГ-29х2-II
Під замовлення
Код товару: ID16548
договірна

Димотяг гарячого дуття ДРГ-29х2-II. Потужність двигуна: 1600 кВт; Частота обертання двигуна: 750 об./хв; Продуктивність: 750000 м3/год; Повний тиск: 3707 Па.

Потужність електродвигуна кВт:1600
Об./хв:750
Граничний тиск, Па:3707
Продукти­вність, м³/год:750000
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ДРГ-29х2-II
Опис

Призначення димотягів гарячого дуття ДРГ-29х2-II

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-29х2-II призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-29х2-II для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 2 г/нм3 і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-29х2-II:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400°С. Експлуатація димотяга допускається при частоті обертання 750 об/хв.

Кути розвороту корпуса димососів ДРГ-29х2-II

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-29х2-II

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-29х2-II

Характеристики
Основні
Модель
ДРГ-29х2-II
Тип електродвигуна
АДО
Потужність електродвигуна кВт
1600
Об./хв
750
Макс. температура переміщуваного повітря, °С
400
Межа забрудненості, мг/м3
2
Маса, кг
37140
Граничний тиск, Па
3707
Максимальний ККД, ηmax (%)
73
Продукти­вність, м³/год
750000

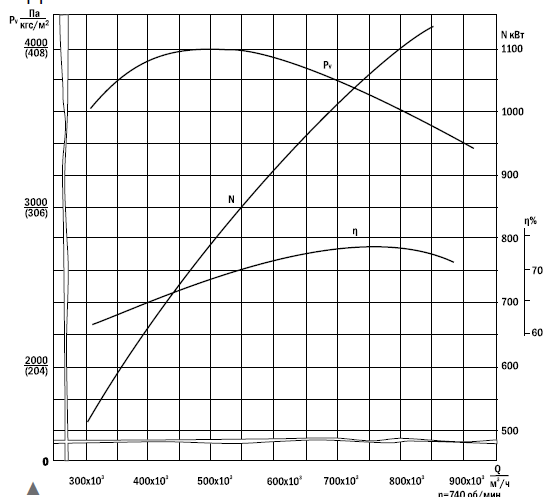

Аеродинамічні характеристики ДРГ-29х2-II
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Pv - Повний тиск, даПа
N - Встановлена потужність, кВт
η - Частота обертання робочого колеса, об./хв

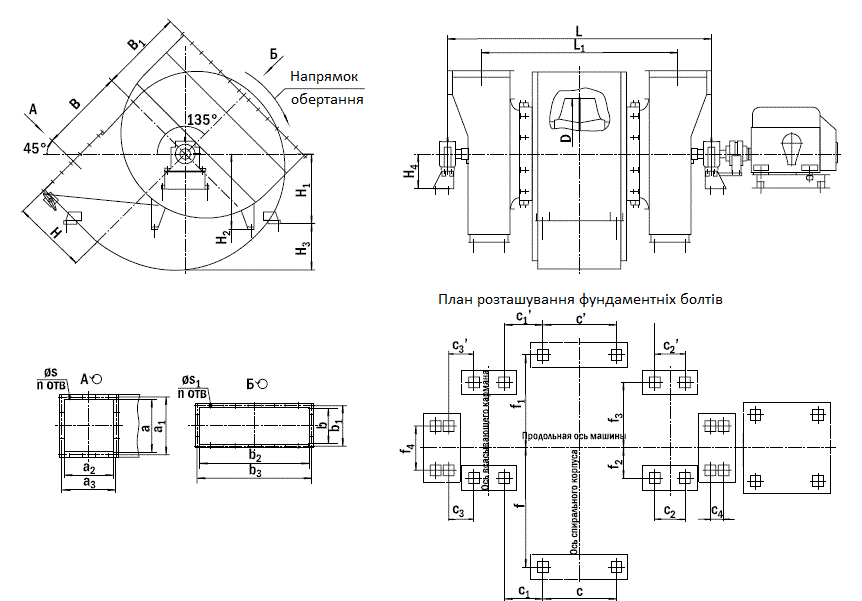

Габаритні розміри вентилятора ДРГ-29х2-II

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель Габаритні розміри, мм
B B1 D H H1 H2 H3 H4 L L1
ДРГ-29х2-II 2215 2550 2900 1950 700 700 2240 980 4900 3850

Модель Приєднувальні розміри, мм
a a1 a2 a3 b b1 b2 b3 n n1 s s1
ДРГ-29х2-II 1900 2016 2300 2440 1300 1410 3900 4020 36 40 22 22

Модель Крипільні розміри, мм
c c' c1 c1' c2 c2' c3 c3' c4 f f1 f2 f3 f4
ДРГ-29х2-II 1160 1160 810 1470 320 320 660 0 420 4360 3060 2080 2980 1300
