Код товару: ID16547

договірна

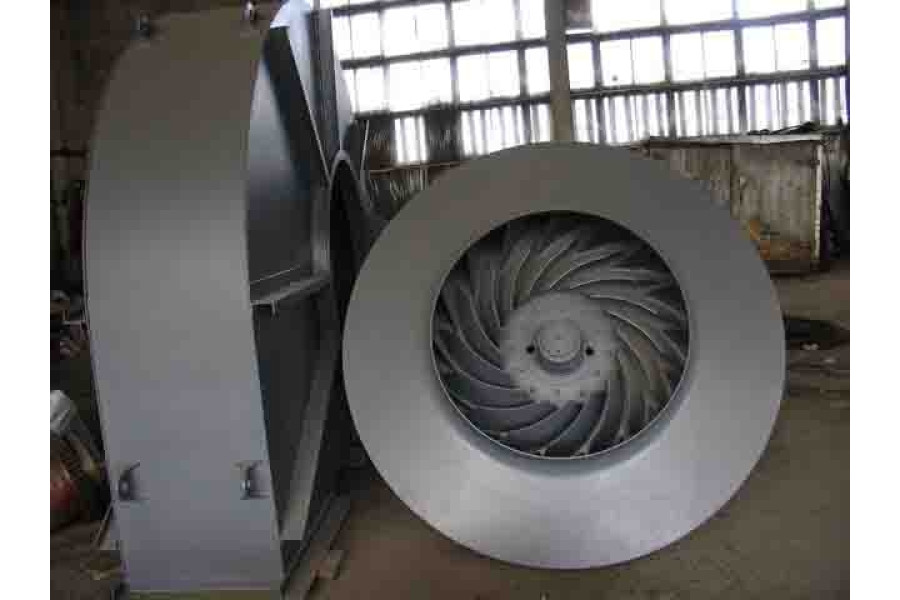

Димотяг гарячого дуття ДРГ-29х2-I. Потужність двигуна: 3150 кВт; Частота обертання двигуна: 1000 об./хв; Продуктивність: 985000 м³/год; Повний тиск: 6933 Па.

Потужність електродвигуна кВт:3150

Об./хв:1000

Граничний тиск, Па:6933

Продуктивність, м³/год:985000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

ДРГ-29х2-I

Опис

Призначення димотягів гарячого дуття ДРГ-29х2-I

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-29х2-I призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-29х2-I для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 2 г/нм³ і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-29х2-I:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400°С. Експлуатація димотяга допускається при частоті обертання 1000 об/хв.

Кути розвороту корпуса димососів ДРГ-29х2-I

Правого обертання (з боку електродвигуна)

Лівого обертання (з боку електродвигуна)

Характеристики

Основні

Модель

ДРГ-29х2-I

Тип електродвигуна

АДО

Потужність електродвигуна кВт

3150

Об./хв

1000

Макс. температура переміщуваного повітря, °С

400

Межа забрудненості, мг/м3

Маса, кг

44100

Граничний тиск, Па

6933

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

985000

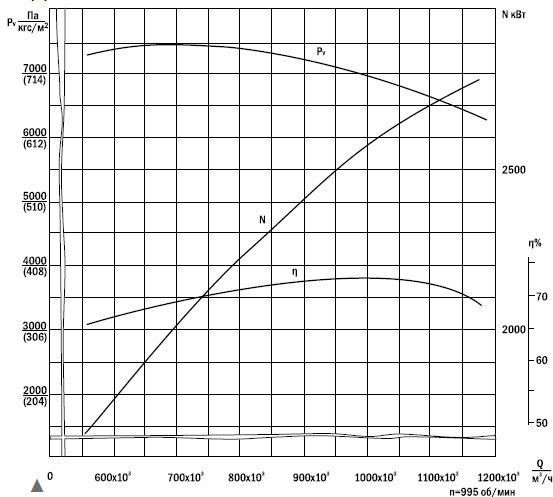

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Pv	- Повний тиск, даПа
_N	- Встановлена потужність, кВт
η	- Частота обертання робочого колеса, об./хв

Габаритні розміри вентилятора ДРГ-29х2-I

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель	Габаритні розміри, мм
Модель	B	B1	D	H	H1	H2	H3	H4	L	L1
ДРГ-29х2-I	2215	2850	2900	1950	700	700	2500	830	5200	3850

Модель	Приєднувальні розміри, мм
Модель	a	a1	a2	a3	b	b1	b2	b3	n	n1	s	s1
ДРГ-29х2-I	1900	2016	2300	2440	1300	1410	3900	4020	36	40	22	22

Модель	Крипільні розміри, мм
Модель	c	c'	c1	c1'	c2	c2'	c3	c3'	c4	f	f1	f2	f3	f4
ДРГ-29х2-I	2660	1160	0	1470	460	320	655	75	550	2100	3160	2100	2980	1350
