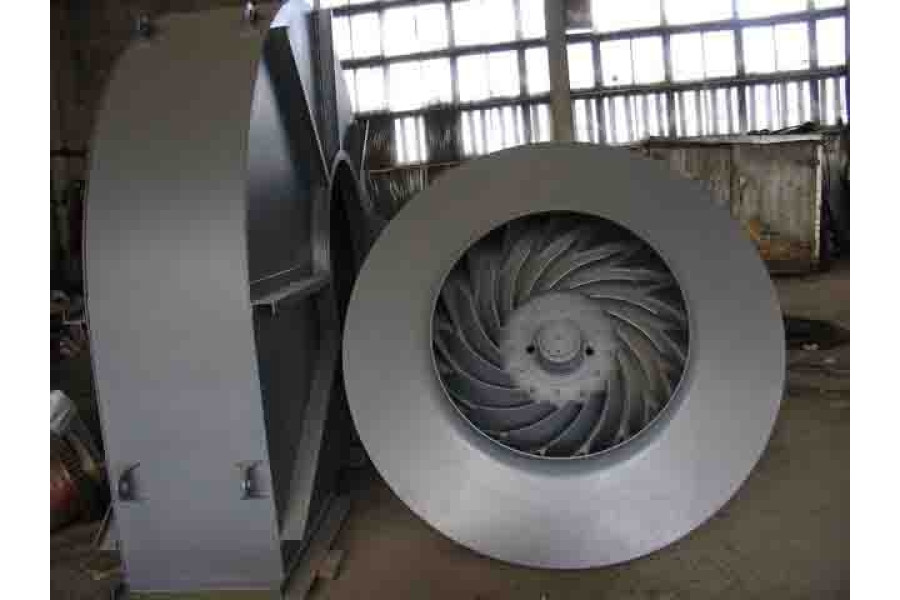

ДРГ-26

Name: ДРГ-26
Brand: КВЗ

Димотяг гарячого дуття

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16546

договірна

Димотяг гарячого дуття ДРГ-26. Потужність двигуна: 315-630 кВт; Частота обертання двигуна: 1000 об./хв; Продуктивність: 265000 м³/год; Повний тиск: 5440 Па.

Потужність електродвигуна кВт:315-630

Об./хв:1000

Граничний тиск, Па:5440

Продуктивність, м³/год:265000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ДРГ-26

Опис

Призначення димотягів гарячого дуття ДРГ-26

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-26 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-26 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 1 г/нм³ і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-26:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400°С. Експлуатація димотяга допускається при частоті обертання 1000 об/хв.

Кути розвороту корпуса димососів ДРГ-26

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-26

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-26

Характеристики

Основні

Модель

ДРГ-26

Тип електродвигуна

ДА30

Потужність електродвигуна кВт

315-630

Об./хв

1000

Макс. температура переміщуваного повітря, °С

400

Межа забрудненості, мг/м3

Маса, кг

9745

Граничний тиск, Па

5440

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

265000

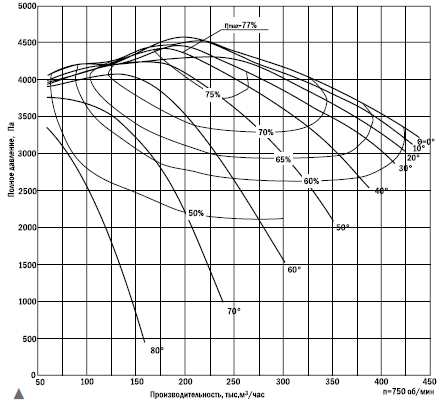

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Pv	- Повний тиск, даПа
η_max	- ККД

Габаритні розміри вентилятора ДРГ-26

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель	Габаритні розміри, мм
Модель	B	B1	D	H	H1	H2	H3	L	L1
ДРГ-26	4378	1945	2600	5010	1650	750	630	3404	1034

Модель	Приєднувальні розміри, мм
Модель	a	a1	b	b1	d	d1	n	n1	s	s1
ДРГ-26	968	1080	1820	1932	2020	2110	20	24	19	19

Модель	Крипільні розміри, мм
Модель	c	c1	c2	c3	f	f1	f2
ДРГ-26	740	740	652	920	2485	1793	1050
