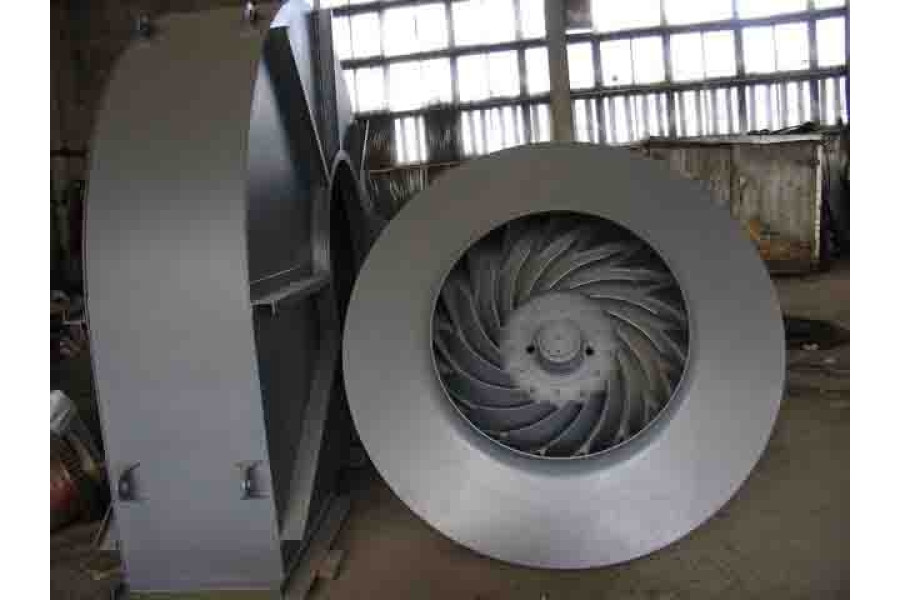

ДРГ-25

Name: ДРГ-25
Brand: КВЗ

Димотяг гарячого дуття

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16545

договірна

Димотяг гарячого дуття ДРГ-25. Потужність двигуна: 400 кВт; Частота обертання двигуна: 750 об./хв; Продуктивність: 110000 м³/год; Повний тиск: 2800 Па.

Потужність електродвигуна кВт:400

Об./хв:750

Граничний тиск, Па:2800

Продуктивність, м³/год:110000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ДРГ-25

Опис

Призначення димотягів гарячого дуття ДРГ-25

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-25 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-25 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 2 г/нм³ і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-25:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400°С. Експлуатація димотяга допускається при частоті обертання 750 об/хв.

Кути розвороту корпуса димососів ДРГ-25

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-25

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-25

Характеристики

Основні

Модель

ДРГ-25

Тип електродвигуна

2АДО

Потужність електродвигуна кВт

400

Об./хв

750

Макс. температура переміщуваного повітря, °С

400

Межа забрудненості, мг/м3

Маса, кг

6200

Граничний тиск, Па

2800

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

110000

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Pv	- Повний тиск, даПа
η_max	- ККД

Габаритні розміри вентилятора ДРГ-25

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель	Габаритні розміри, мм
Модель	B	B1	D	H	H1	H2	H3	L	L1
ДРГ-25	3890	1622	2500	4715	1550	565	545	2934	907

Модель	Приєднувальні розміри, мм
Модель	a	a1	b	b1	d	d1	n	n1	s	s1
ДРГ-25	750	864	1270	1394	1650	1755	16	24	19	19

Модель	Крипільні розміри, мм
Модель	c	c1	c2	c3	f	f1	f2
ДРГ-25	740	740	437	850	2375	1880	975
