ДРГ-22

Димотяг гарячого дуття

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ДРГ-22
Під замовлення
Код товару: ID16544
договірна

Димотяг гарячого дуття ДРГ-22. Потужність двигуна: 500-630 кВт; Частота обертання двигуна: 1000 об./хв; Продуктивність: 174700 м3/год; Повний тиск: 8333 Па.

Потужність електродвигуна кВт:500-630
Об./хв:1000
Граничний тиск, Па:8333
Продукти­вність, м³/год:174700
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ДРГ-22
Опис

Призначення димотягів гарячого дуття ДРГ-22

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-22 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-22 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 0,5 г/нм3 і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-22:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 200°С. Експлуатація димотяга допускається при частоті обертання 1000 об/хв.

Кути розвороту корпуса димососів ДРГ-22

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-22

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-22

Характеристики
Основні
Модель
ДРГ-22
Тип електродвигуна
ДАЗО
Потужність електродвигуна кВт
500-630
Об./хв
1000
Макс. температура переміщуваного повітря, °С
200
Межа забрудненості, мг/м3
0,5
Маса, кг
8020
Граничний тиск, Па
8333
Максимальний ККД, ηmax (%)
72
Продукти­вність, м³/год
174700

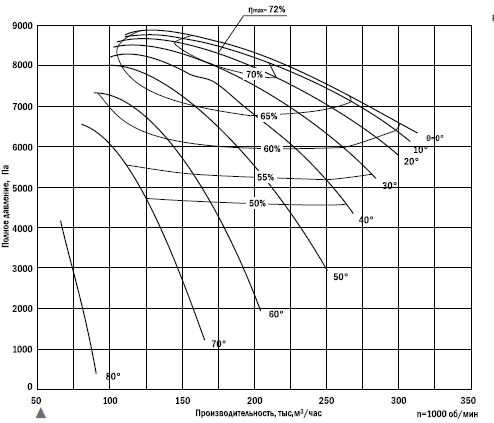

Аеродинамічні характеристики ДРГ-22
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Pv - Повний тиск, даПа
ηmax - ККД

Габаритні розміри вентилятора ДРГ-22

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель Габаритні розміри, мм
h H H1 B I Lmax A
ДРГ-22 630 1740 3785 4105 1033 3265 1512

Модель Приєднувальні розміри, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ДРГ-22 1530 1000 1382 880 255 250 20 24 6 5 22 19 1600 1715

Модель Крипільні розміри, мм
N2 K2 C C1 C2 C3 C7 L1 L2
ДРГ-22 12 28 1000 1000 378 920 1050 2035 1615
