ДРГ-19,5

Name: ДРГ-19,5
Brand: КВЗ

Димотяг гарячого дуття

Виробник: КВЗ

Все про товар

Опис

Характеристики

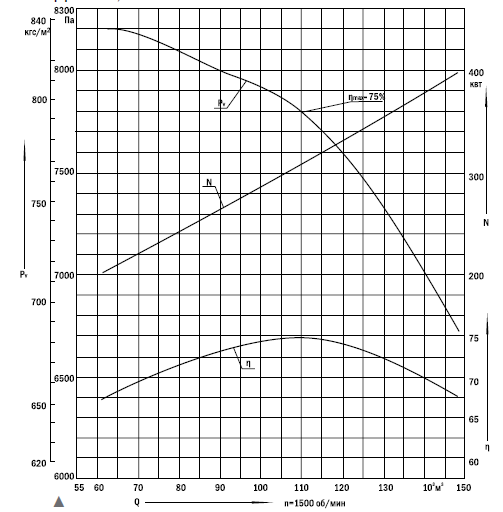

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16543

договірна

Димотяг гарячого дуття ДРГ-19,5. Потужність двигуна: 800 кВт; Частота обертання двигуна: 1500 об./хв; Продуктивність: 110000 м³/год; Повний тиск: 7810 Па.

Потужність електродвигуна кВт:800

Об./хв:1500

Граничний тиск, Па:7810

Продуктивність, м³/год:110000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ДРГ-19,5

Опис

Призначення димотягів гарячого дуття ДРГ-19,5

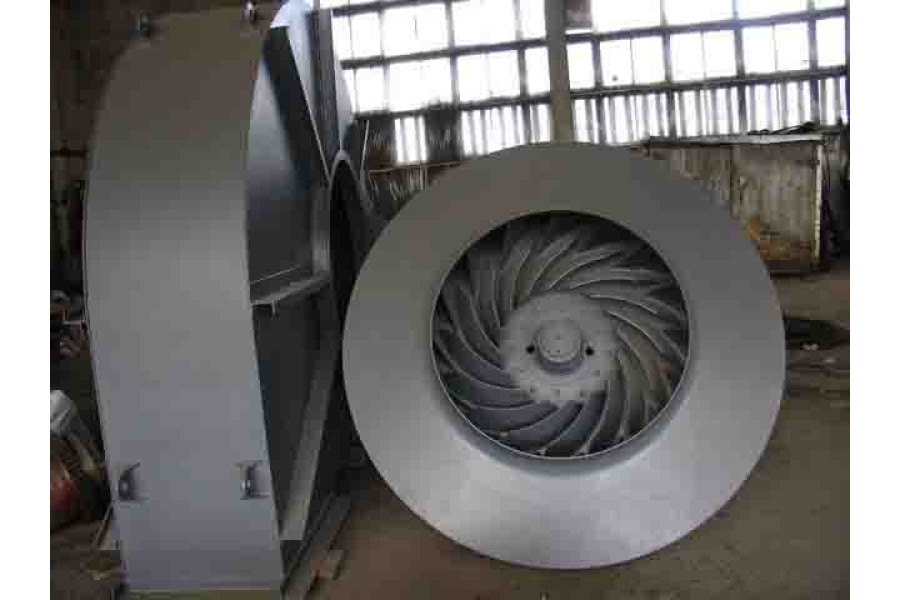

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-19,5 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-19,5 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 1 г/нм³ і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-19,5:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 420°С. Експлуатація димотяга допускається при частоті обертання 1500 об/хв.

Кути розвороту корпуса димососів ДРГ-19,5

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-19,5

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-19,5

Характеристики

Основні

Модель

ДРГ-19,5

Тип електродвигуна

ДАЗО

Потужність електродвигуна кВт

800

Об./хв

1500

Макс. температура переміщуваного повітря, °С

420

Межа забрудненості, мг/м3

Маса, кг

5300

Граничний тиск, Па

7810

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

110000

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Pv	- Повний тиск, даПа
η_max	- ККД

Габаритні розміри вентилятора ДРГ-19,5

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель	Габаритні розміри, мм
Модель	h	H	H1	B	I	Lmax	A
ДРГ-19,5	630	1200	3447	3620	1400	3509	1300

Модель	Приєднувальні розміри, мм
Модель	A1	A2	a1	a2	t1	t2	N	N1	n1	n2	K	K1	D	D1
ДРГ-19,5	1116	495	992	375	223	124	18	24	5	4	19	19	1170	1280

Модель	Крипільні розміри, мм
Модель	N2	K2	C	C1	C2	C3	C7	L1	L2
ДРГ-19,5	12	28	400	400	552	920	1050	2000	1620
