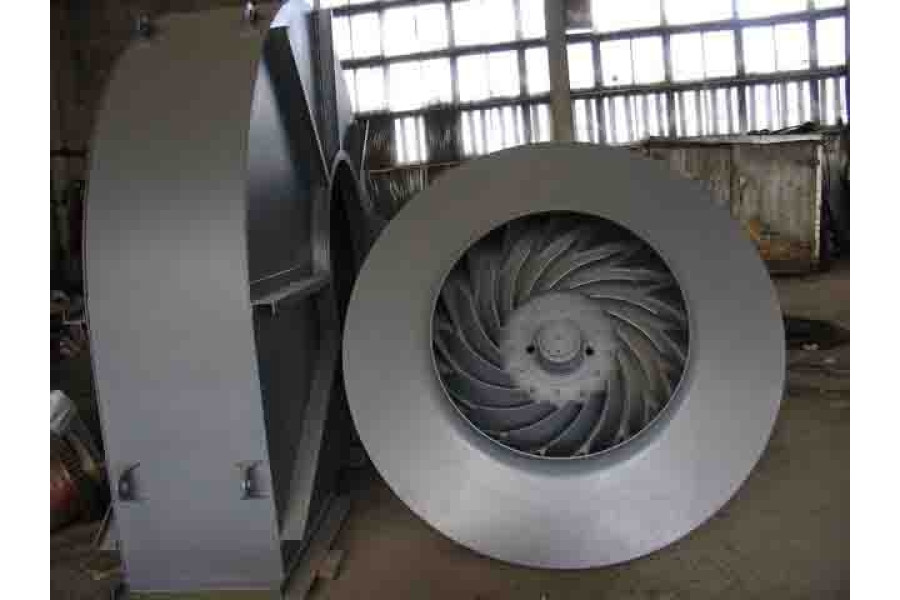

ДРГ-13,5

Димотяг гарячого дуття

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ДРГ-13,5
Під замовлення
Код товару: ID16536
договірна

Димотяг гарячого дуття ДРГ-13,5. Потужність двигуна: 75 кВт; Частота обертання двигуна: 1500 об./хв; Продуктивність: 32500 м3/год; Повний тиск: 3389 Па.

Потужність електродвигуна кВт:75
Об./хв:1500
Граничний тиск, Па:3389
Продукти­вність, м³/год:32500
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ДРГ-13,5
Опис

Призначення димотягів гарячого дуття ДРГ-13,5

Відцентрові димотяги гарячого дуття одностороннього всмоктування ДРГ-13,5 призначені для рециркуляції димових газів котлів на твердому і газомазутних паливах різної паропродуктивності. Допускається застосування димотягів ДРГ-13,5 для відсмоктування гарячих і запилених димових газів з печей технологічних ліній з виробництва рудних окатишів в чорній металургійній промисловості (агломераційні установки) при запиленості газів до 2 г/нм3 і величиною частинок пилу не більше 0,5 μ.

Умови експлуатації димотягів гарячого дуття ДРГ-13,5:

Димотяг розрахований на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного і тропічного клімату (кліматичне виконання У або Т, категорія розміщення 1, ДСТУ 15150-69). Запуск димотяга дозволяється при температурі в равлику не нижче -30 °С. Максимально допустима температура на вході в димотяг не повинна перевищувати 400°С. Експлуатація димотяга допускається при частоті обертання 1500 об/хв.

Кути розвороту корпуса димососів ДРГ-13,5

Правого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-13,5

Лівого обертання (з боку електродвигуна)

Поворот корпусу димососа ДРГ-13,5

Характеристики
Основні
Модель
ДРГ-13,5
Тип електродвигуна
4АМ
Потужність електродвигуна кВт
75
Об./хв
1500
Макс. температура переміщуваного повітря, °С
400
Межа забрудненості, мг/м3
2
Маса, кг
2646
Граничний тиск, Па
3389
Максимальний ККД, ηmax (%)
85
Продукти­вність, м³/год
32500

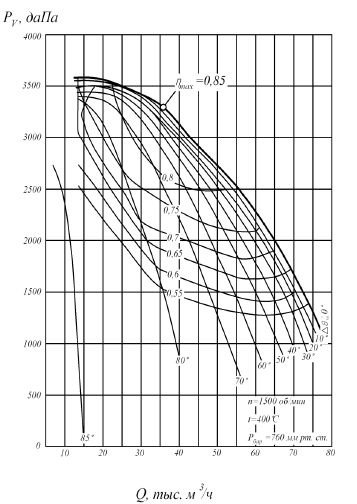

Аеродинамічні характеристики ДРГ-13,5
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Pv - Повний тиск, даПа
ηmax - ККД

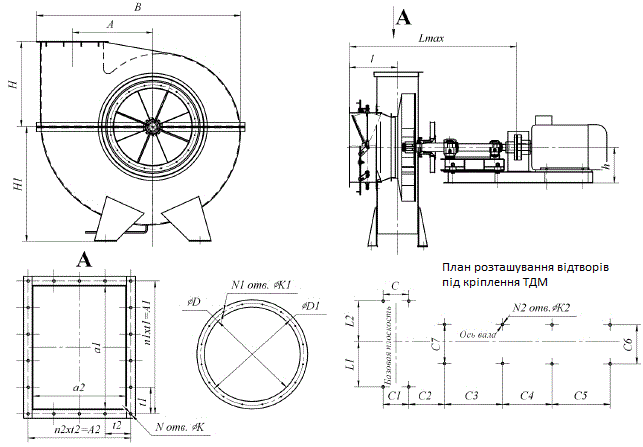

Габаритні розміри вентилятора ДРГ-13,5

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель Габаритні розміри, мм
h H H1 B I Lmax A
ДРГ-13,5 626 950 2300 2939 697 2401 975

Модель Приєднувальні розміри, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ДРГ-13,5 842 540 750 450 168 180 16 16 5 3 19 19 970 1070

Модель Кріпильні розміри, мм
N2 K2 C C1 C2 C3 C7 L1 L2
ДРГ-13,5 12 24 340 340 579 670 890 1517 1262
