ДН №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв, виконання 1

Димотяг серії ДН №5 з електродвигуном Електродвигун АІР 100 L2 5.5 Потужність електродвигуна кВт 3000 Об./хв, виготовлений із високоякісної вуглецевої сталі.

ДН №5 оснащений робочим колесом із загнутими назад лопатками — це сучасне технічне рішення для промислових димотягів. Така конструкція забезпечує підвищений ККД (до 80–85%), низький рівень шуму та стабільну роботу навіть при зміні опору в мережі. Порівняно з радіальними лопатками, назад загнуті дозволяють знизити енергоспоживання при збереженні необхідних витрати й тиску, а також подовжують строк служби агрегата завдяки меншому зносу.

Переваги димотягів із загнутими назад лопатками:

• Високий ККД (до 80–85%), менше енергетичних втрат.
• Зниження енергоспоживання при однакових параметрах витрати й тиску.
• Тиха та плавна робота, мінімальна вібрація.
• Відсутність схильності до перевантаження: при збільшенні опору в мережі димотяг не “йде” у перевантаження, а часто навіть знижує споживану потужність.
• Збільшений ресурс — менший знос у порівнянні з радіальними лопатками.

Димотяг призначений для видалення димових газів продуктів згоряння палива та невибухонебезпечних пилогазоповітряних сумішей із топок котельних агрегатів. Використовується для котлів на твердому паливі з паропродуктивністю від 2,5 до 25 тонн на годину, а також для газомазутних котлів аналогічної продуктивності. Максимальна температура переміщуваних газів — до +200°С. Димотяги серії ДН №5 можуть використовуватись як самостійно, так і у паралельній роботі, а також оснащуються системою уловлювання золи з ефективністю очищення не менше 90%.

Конструктивно димотяг ДН №5 складається з наступних вузлів (можуть поставлятися окремо):

• Спіральний поворотний корпус
• Робоче колесо із загнутими назад лопатками
• Станина вентилятора
• Колектор вентилятора
• Електродвигун Електродвигун АІР 100 L2 5.5 Потужність електродвигуна кВт 3000 Об./хв, спеціально підібраний під ДН №5

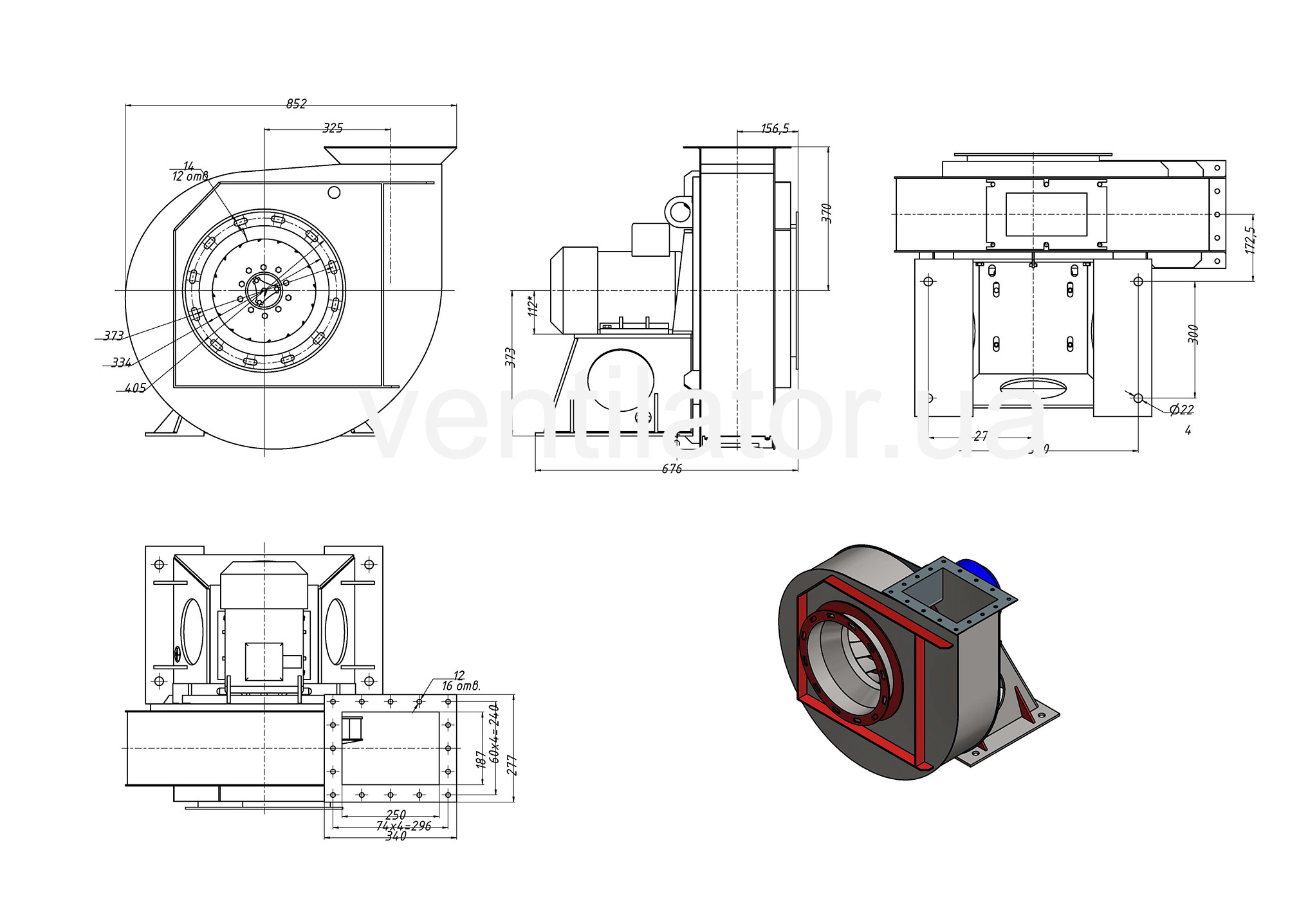

Корпус димотяга ДН №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв зварний, виготовлений із міцної вуглецевої сталі, робоче колесо (консольне розташування) виконано із загнутими назад лопатками, що забезпечує безвідривний рух газів. Для довговічної роботи застосовуються потовщені стінки равлика і спеціальне наплавлення твердих сплавів на лопатки. У стандартному виконанні — трифазний електродвигун АІР (380В, 50Гц).

Можливий випуск димотяга як правого, так і лівого обертання. Корпус равлика повертається у діапазоні від 0 до 270°.

Загальні характеристики димотягів ДН №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв:

• Одностороннє всмоктування
• Спіральний поворотний корпус
• Робоче колесо із загнутими назад лопатками
• 16 лопаток
• Можливість вибору правого чи лівого обертання (визначається зі сторони електродвигуна)

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:

а) праве обертання

б) ліве обертання
