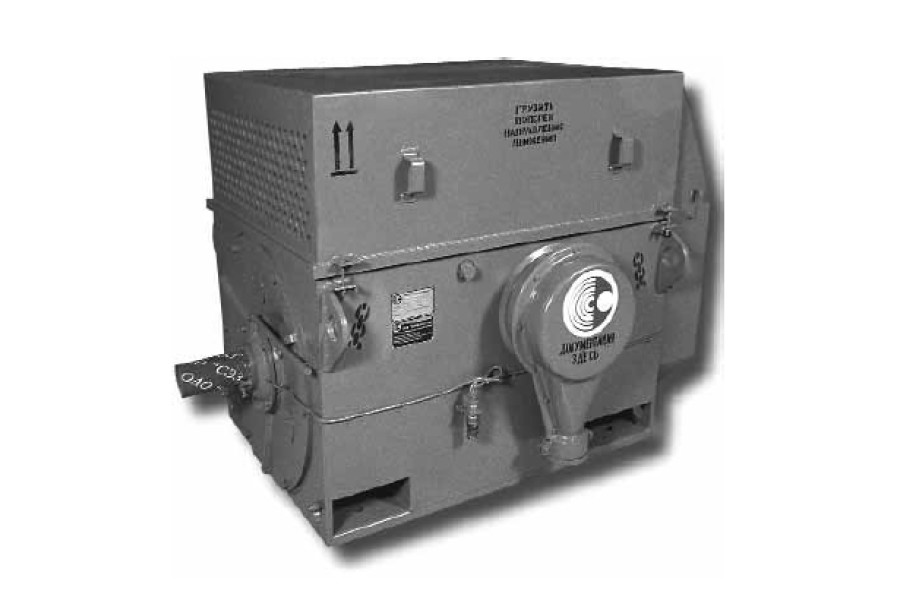

Електродвигун ДАЗО4-13-42-6У1

Загальні відомості по асинхронному електродвигуну ДАЗО4-13-42-6У1

Електродвигуни асинхронні трифазні з короткозамкненим ротором серії ДAЗО4 призначені для приводу механізмів, які не вимагають регулювання частоти обертання (насоси, вентилятори, димососи і ін.). Двигуни призначені для роботи від мережі змінного струму частотою 50 Гц напругою 6000 В

Характеристики асинхронного електродвигуна ДАЗО4-13-42-6У1

Вид кліматичного виконання - У1.

Номінальний режим роботи - тривалий S1.

Конструктивне виконання двигунів - IM1001.

Спосіб охолодження двигунів - ICO1A61.

Ступінь захисту - IP 54, коробки виведення - IP55, зовнішнього вентилятора - IP21.

Експлуатація асинхронного електродвигуна ДАЗО4-13-42-6У1

Пуск двигунів прямої, забезпечується як при номінальній напрузі мережі, так і при зниженні напруги мережі за час пуску до 0,8 U ном. Двигуни допускають два пуски підряд з холодного стану або один пуск з гарячого стану. Інтервал між подальшими пусками не менше трьох годин, кількість пусків не більше 10000 за період експлуатації і не більше 500 пусків на рік.

Конструкція асинхронного електродвигуна ДАЗО4-13-42-6У1

Двигуни мають підшипники кочення з пластичним мастилом. Контроль температури підшипників здійснюється термоперетворювачами опору. З'єднання двигунів з приводним механізмом здійснюється за допомогою пружних муфт. Ізоляційні матеріали обмотки статора класу нагревостойкості не нижче «В». Ізоляція обмотки статора термореактивного типу «Моноліт-2». Обмотка статора має шість вивідних кінців, закріплених на чотирьох ізоляторах в коробці виведення. З'єднання фаз обмотки - зірка. Контроль температури обмотки і сердечника статора здійснюється шістьма термоперетворювачами, закладеними в пази статора. Двигуни допускають правий і лівий напрями обертання. Зміна напряму обертання здійснюється тільки із стану спокою. Двигуни можуть бути укомплектовані підшипниками SKF або FAG.
