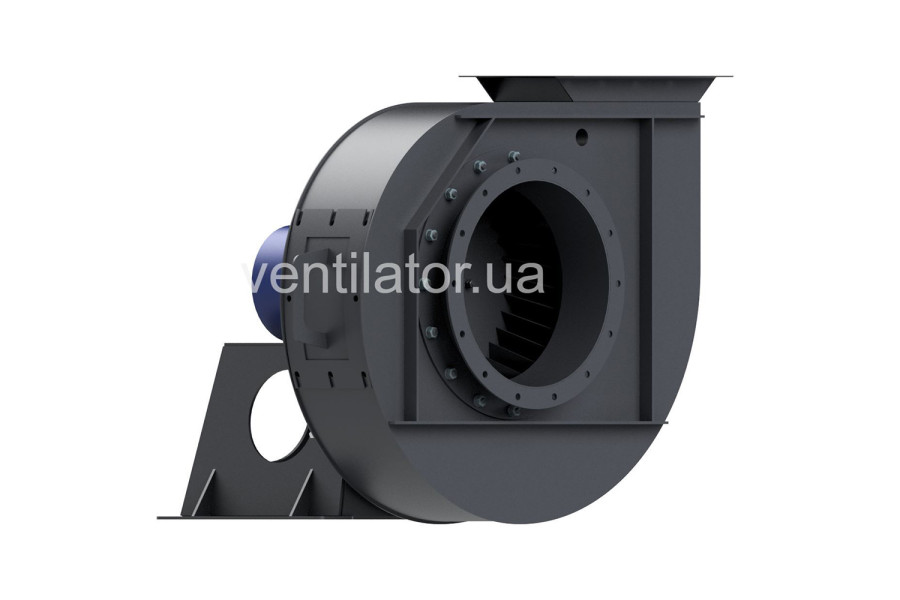

Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв, виконання 1

Димотяг Д №6 призначений для видалення газів з котельних установок малої потужності продуктивністю до 1 т пари на годину, що працюють на газі і мазуті. Температура переміщуваних газів не повинна перевищувати 180°C для димотягів з робочим колесом із сталі марки СТЗ і 400°C – з робочим колесом з жароміцної сталі марки 09Г2С. Також застосовується підприємствами для санітарно-технічних цілей, встановлюється на металургійному виробництві, на ТЕС тощо. Температура навколишнього середовища від -40°C до +40°C.

Димотяг Д №6 складається з наступних вузлів, які можна придбати окремо:

• спіральний поворотний корпус вентилятора Д №6
• робоче колесо вентилятора Д №6
• станина вентилятора Д №6
• колектор вентилятора Д №6
• Електродвигун АІР 132 S4

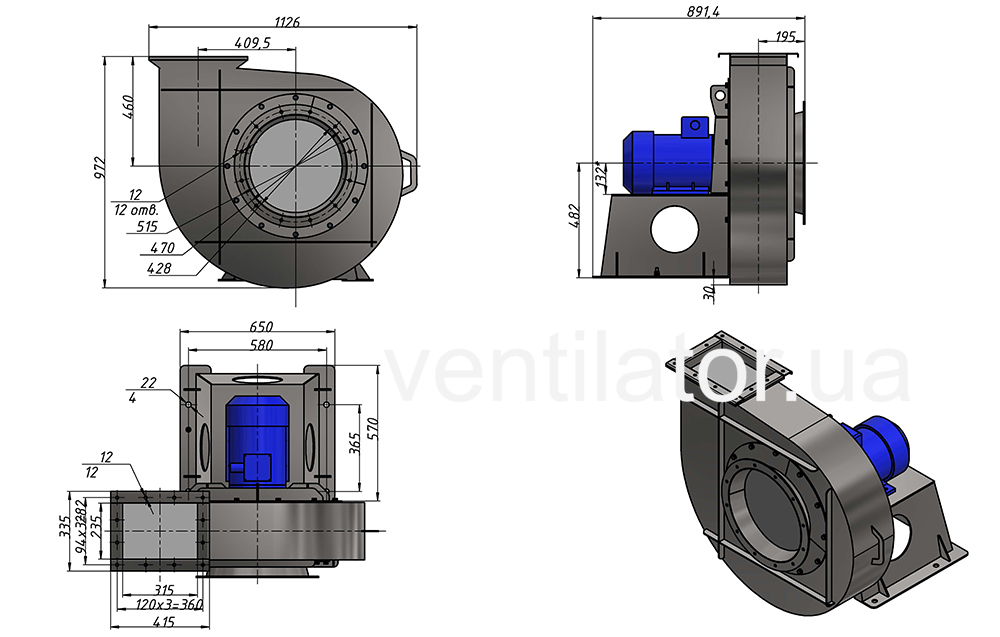

Зварений спіральний корпус для димотяга Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв виготовляється з вуглецевої сталі, робоче колесо (консольне розташування) із загнутими вперед лопатками, станина, колектор, трифазний електродвигун АІР з короткозамкненим ротором.

Димотяг Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв у виконанні за схемою установки №1 – робоче колесо посаджено на вал електродвигуна, за рахунок чого агрегат має компактні розміри. Призначений для тривалої роботи, зносостійкість забезпечена потовщеними стінками корпусу і наплавленням твердих сплавів на лопатки. Безвідривна течія газів забезпечується спеціальними кутами входу і виходу лопаток. Димотяг може бути виготовлений правого або лівого обертання, корпус поворотний (0–270 градусів).

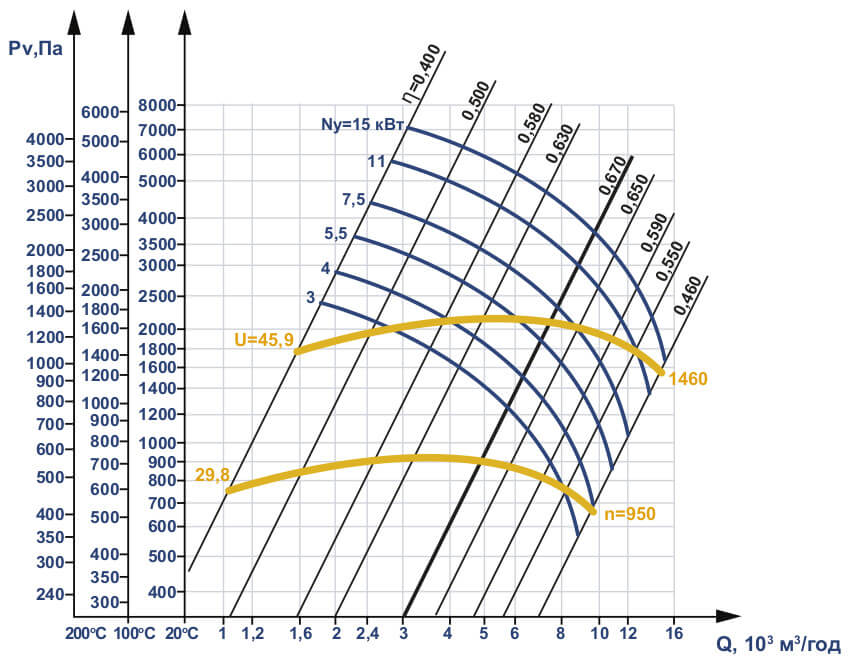

Загальні відомості про димотяги Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв:

• Одностороннього всмоктування
• Корпус спіральний поворотний
• Вперед загнуті лопатки
• Кількість лопаток: 20
• Напрямок обертання — праве і ліве (визначається з боку двигуна)

Призначення димотягів Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв:

Димотяг Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв застосовується в теплоенергетиці як витяжний пристрій, для комплектації парових та водогрійних котлів з урівноваженою тягою малої та середньої потужності (до 25 т пари/год або 20 МВт), що працюють на різних видах палива. Димотяги повинні бути обладнані ефективною системою золоуловлювання. Розраховані на тривалий режим роботи у приміщенні та на відкритому повітрі в умовах помірного клімату. Запуск дозволено при температурі в корпусі не нижче -30°C. Максимальна температура газів на вході – не вище 250°C.

Допускається застосування димотягів на газомазутних котлах з урівноваженою тягою, а також у технологічних установках різних галузей промисловості для санітарно-технічних і виробничих цілей (на ТЕС, у металургії, хімічній промисловості, газоочищенні і пиловловлюванні тощо).

Димотяги Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв застосовуються:

• в теплоенергетиці
• на газомазутних котлах
• на парових та водогрійних котлах
• для інших санітарно-виробничих цілей

Принцип роботи димотяга Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв:

Принцип роботи вентилятора полягає у переміщенні повітря за рахунок передачі йому енергії обертання робочого колеса, посадженого на вал електродвигуна. За допомогою робочого колеса повітряна суміш, що надходить через колектор, потрапляє в канали між лопатками і під дією відцентрової сили рухається до периферії колеса. Димові гази з повітрям входять у димотяг за рахунок енергії робочого колеса, відхиляються на 90 градусів у радіальному напрямку і через корпус переміщаються до виходу з вентилятора.

Умови експлуатації димотяга Д №6 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв:

• Корпус з вуглецевої сталі, температура газів не вище 250°C
• При запуску димотяга Д №6 температура повітря в потоковій частині не нижча -30°C
• Температура навколишнього середовища – від -40°C до +40°C
• Середньоквадратична віброшвидкість від зовнішніх джерел — не більше 2 мм/с
• Запиленість газів твердими частинками — не більше 2 г/м³

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання:
