Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв, виконання 1

Димотяг серії Д 2,5 з електродвигуном [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short], виготовлений з вуглецевої сталі.

Даний вентилятор призначений для видалення газів з котельних установок малої потужності продуктивністю до 1 т пари на годину, що працюють на газі і мазуті. Температура переміщуваних газів не повинна перевищувати 180 °С для димотягів з робочим колесом із сталі марки СТЗ і 400 °С - з робочим колесом з жароміцної сталі марки 09Г2С.

Температура навколишнього середовища від -40 °C до +40 °C.

Димотяги Д 2,5 також застосовуються підприємствами для санітарно-технічних цілей, вони встановлюються на металургійному виробництві, на ТЕС та ін.

Димотяг Д 2,5 складається з наступних вузлів, які можна придбати окремо:

• спіральний поворотний корпус вентилятора Д 2,5
• робоче колесо вентилятора Д 2,5
• станина вентилятора Д 2,5
• колектор вентилятора Д 2,5
• електродвигун [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short] під вентилятор Д 2,5

Зварений спіральний корпус для димотяга Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв виготовляється з чорного металу (вуглецева сталь), робоче колесо (консольне розташування) із заломленими вперед лопатками, станина, колектор, трифазний електродвигун АІР з короткозамкненим ротором.

Димотяг Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв у виконанні за схемою установки № 1 - робоче колесо посаджено на вал електродвигуна, за рахунок чого весь агрегат має компактні розміри. Призначений для тривалої роботи, зносостійкість забезпечена потовщеними стінками равлика і наплавленням твердих сплавів на лопатки. Безвідривна течія газів забезпечується спеціально вибраними кутами входу і виходу лопаток.

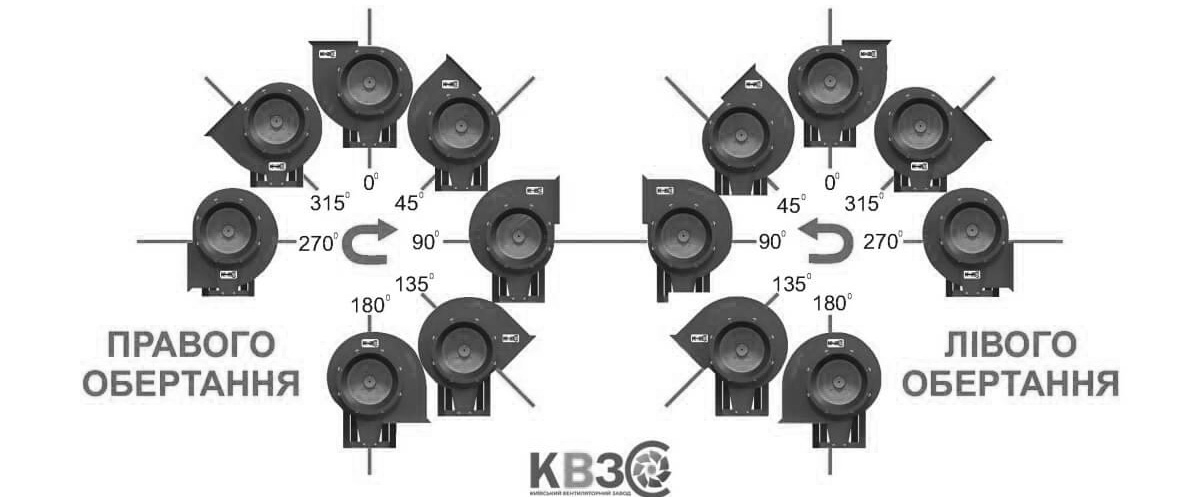

Димотяг може бути виготовлений правого або лівого обертання, корпус равлика повертається на 0-270 градусів. Продуктивність димотяга Д 2,5: 3000-4300 залежно від типорозміру двигуна, повний тиск 1800-1900 Па.

Загальні відомості про димотяги Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв:

• Одностороннього всмоктування
• Корпус спіральний поворотний
• Вперед загнуті лопатки
• Кількість лопаток 20
• Напрямок обертання - праве і ліве. Визначається з боку двигуна.

Призначення димотягів Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв:

Димотяг Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв призначений для застосування в теплоенергетиці в якості витяжного пристрою, для комплектації парових та водогрійних котлів з урівноваженою тягою малої та середньої потужності (до 25 т пари/год (20 МВт), що працюють на різних видах палива. Димотяги повинні бути обладнані ефективно діючою системою золоуловлювання. Димотяги розраховані на тривалий режим роботи в приміщенні і на відкритому повітрі в умовах помірного клімату. Запуск димотягів дозволяється при температурі в равлику не нижче -30 °C. Максимальна температура газів на вході в димотяги не повинна перевищувати +250 °C.

Допускається застосування димотягів на газомазутних котлах з урівноваженою тягою, а також у технологічних установках на підприємствах різних галузей народного господарства для санітарно-технічних і виробничих цілей (на теплових електростанціях, в металургійному виробництві, хімічній промисловості в установках газоочищення та пиловловлювання та ін.).

Димотяги Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв застосовуються:

• в теплоенергетиці
• на газомазутних котлах
• на парових та водогрійних котлах
• для інших санітарно-виробничих цілей

Температура переміщуваного середовища не повинна перевищувати 180 °C.

Принцип роботи димотяга Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв:

Принцип роботи вентилятора полягає у переміщенні повітря за рахунок передачі йому енергії обертання робочого колеса, посадженого на вал електродвигуна. За допомогою робочого колеса повітряна суміш, що надходить через колектор, потрапляє в канали між лопатками колеса і під дією відцентрової сили рухається до периферії робочого колеса. Димові гази з повітрям входять в димотяг за рахунок передачі їм енергії робочого колеса, відхиляються на 90 градусів у радіальному напрямку відцентровою силою і через равлик переміщаються до виходу з вентилятора.

Умови експлуатації димотяга Д 2,5 з ел.двигуном ИР 71 В4 0,75 кВт 1500 об./хв:

• Оскільки корпус виготовлений з вуглецевої сталі, температура газів, всмоктуваних з димососу, не повинна перевищувати +250 °C.
• При запуску димотяга Д 2,5 температура повітря в потоковій частині повинна бути не нижче -30 °C.
• Температура навколишнього середовища в межах від -40 °C до +40 °C.
• У місцях установки агрегату середнє квадратичне значення віброшвидкості від зовнішніх джерел - не більше 2 мм/с.
• Запиленість виведених газів твердими частинками не більше 2 г/м³.
