Призначення циклонів ВЗП-600
Циклони ВЗП-600 ефективно використовуються в системах пневмотранспорту і аспірації, в якості пиловловлюючого устаткування для очищення газо-повітряних середовищ від середньо і дрібнодисперсного пилу. За рахунок свого універсального застосування ВЗП можна встановлювати і ефективно використовувати практично на будь-якому виробництві. Він здатний справлятися з різними видами пилу одночасно.
Пиловловлювачі ВЗП успішно використовують на підприємствах гірничодобувної промисловості, в роботі з піском, глиною, цементом, з рудної пилом, з пилом азбесту і силікату, зерновим пилом та іншими матеріалами.
Для роботи з пилом, який має високий відсоток абразиву, циклон пиловловлювач ВЗП-600 рекомендується виготовляти за спецзамовленням з товстого металу і використовувати його в якості фільтра.
Переваги циклонів ВЗП-600
- Високий ступінь очищення від дрібного пилу 95-99 %
- Універсальний у використанні
- Відсутність аналогів
- Низька ціна .
Основною перевагою ВЗП є те, що його можна використовувати в якості вторинного потоку при очищенні повітря. Повітря для очищення подається відразу в два канали пиловловлювача за рахунок одного встановленого вентилятора.
Принцип роботи циклонів ВЗП-600
Принцип роботи даного циклону пиловловлювача ВЗП-600 грунтується на двох потоках повітря, які проходять різнобічну закручування. Очищення починається з закрутки основного потоку, який рухається по заданій траєкторії зверху вниз. Додатковий вторинний потік піднімається знизу і проходить вздовж осі. При цьому, відцентрова сила спрямовує тверді частинки від центру до стінок циклону, і вони осідають в бункері. Після очищення, повітря з апарату виводиться через центральний вихлопної патрубок. Під час всього процесу доступне регулювання співвідношенням потоків, за рахунок чого досягається максимальна ступінь очищення, навіть якщо вихідні параметри газу, що очищається в процесі будуть змінені.
Циклон ВЗП працює в парі з вентилятором, який розміщується безпосередньо перед агрегатом. У даних установках бажано використовувати наступні моделі вентиляторів: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40.

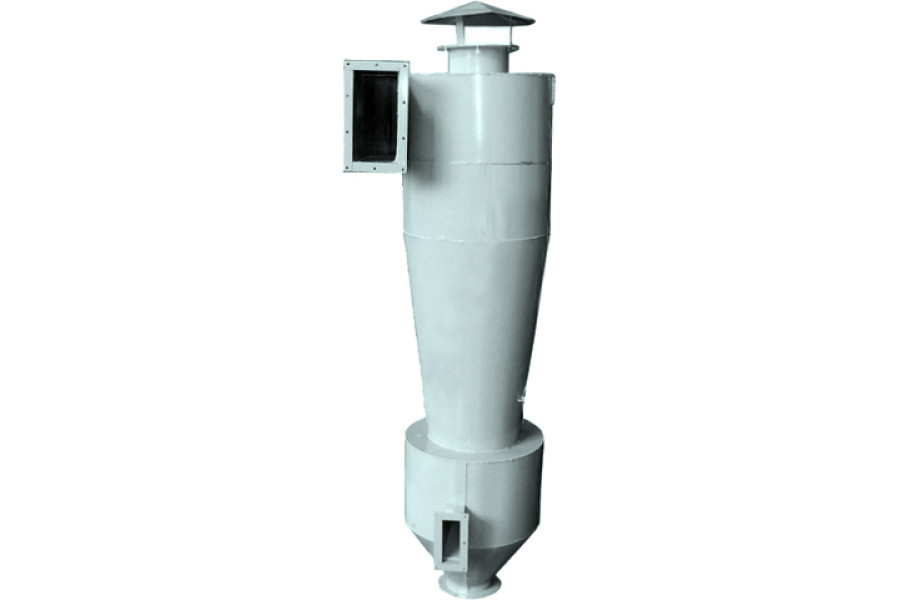

Конструкція циклонів ВЗП-600
Циклон ВЗП виготовляється з листового вуглецевого металу, нержавіючої сталі для харчової промисловості та ін. До отворыв приварені фланці, за допомогою яких відбувається зв'язування елементів. Іноді потрібні перехідники (оцинкована сталь) для з'єднання різних розмірів отворів. Циклон для очищення повітря ВЗП покривається фарбою і упаковується перед доставкою.
Агрегат може виготовлятися як в правосторонньому виконанні, так і в лівосторонньому. Можлива комплектація накопичувальним бункером. Вид, товщина металу, габаритні розміри, форма, ціна залежить від умов роботи циклону і побажань клієнта.
Циклони-пиловловлювачі ВЗП-600 виготовляються для робіт в кліматичних зонах з помірним кліматом. Кліматичне виконання УХЛ, категорія розміщення 4 по ГОСТ 15150-69.
Головні характеристики циклонов ВЗП-600
| Модель |
Продуктивність, м3/год |
Розмір, мм |
Маса, кг |
| D |
H |
aхb |
| ВЗП-600 |
8000 |
600 |
3420 |
396x156 |
463 |
Ціна на циклон пиловловлювач ВЗП-600 дана без вартості постаменту і пилового затвора (вартість розраховується окремо).
