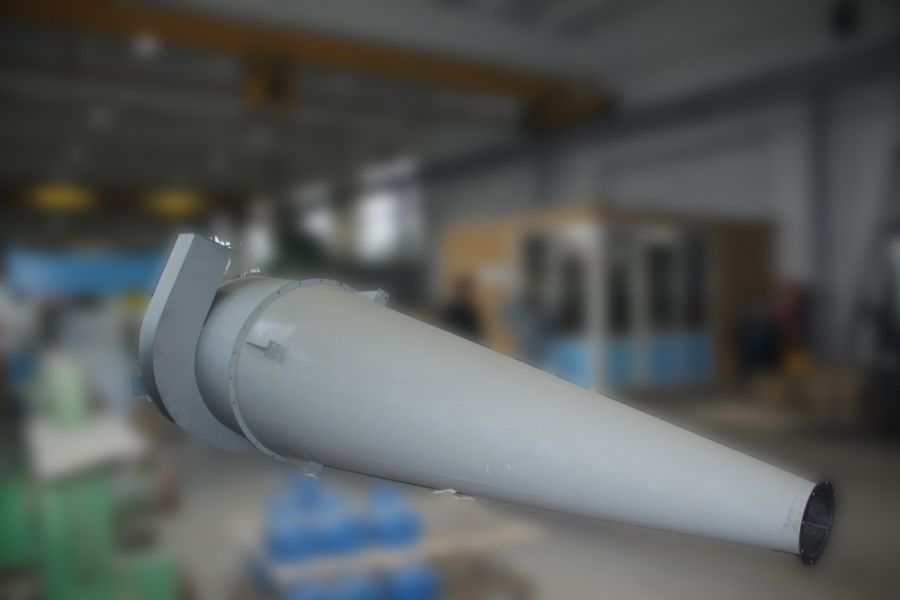

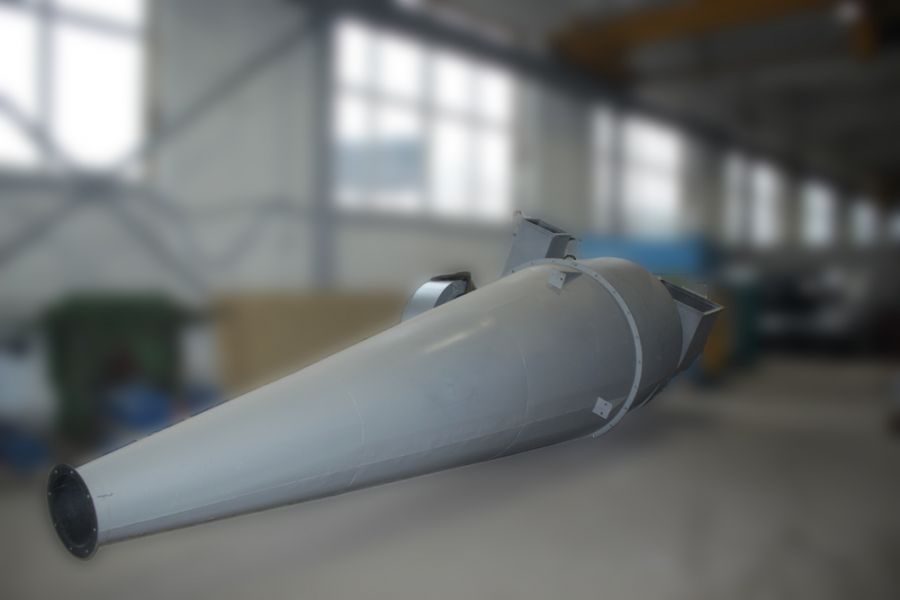

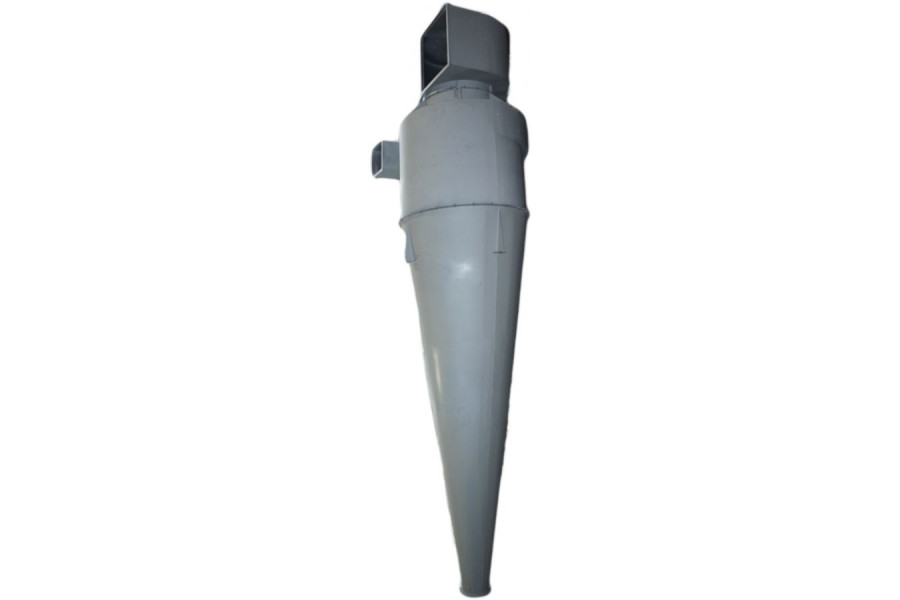

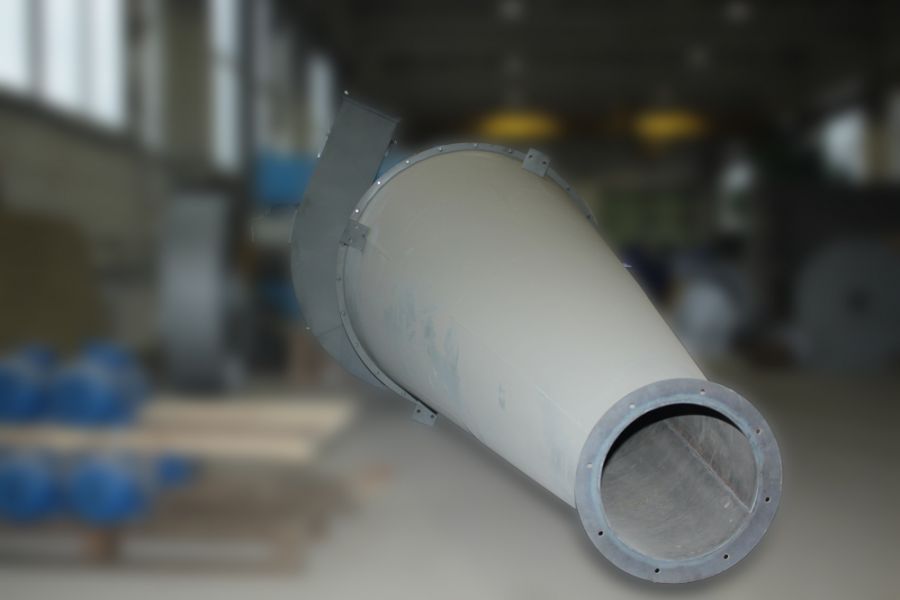

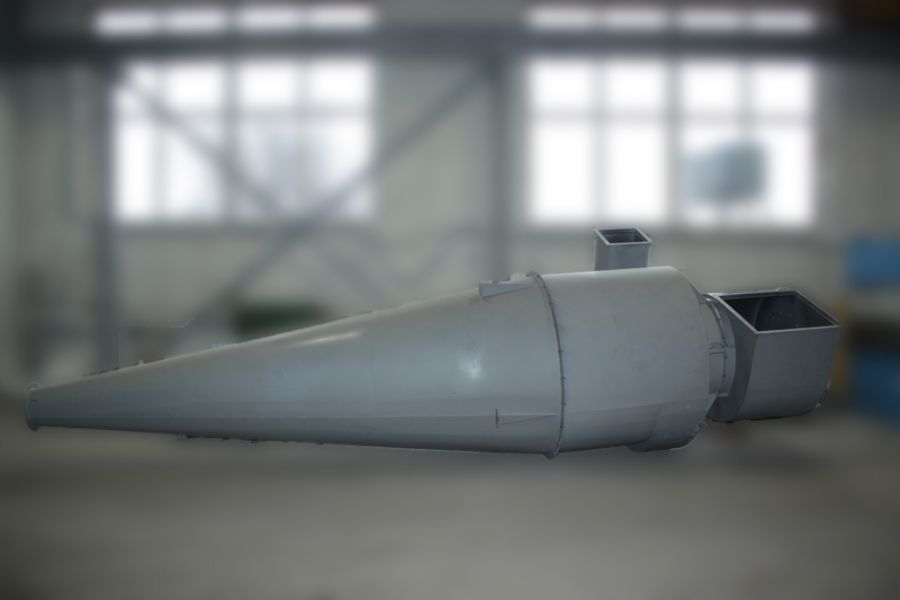

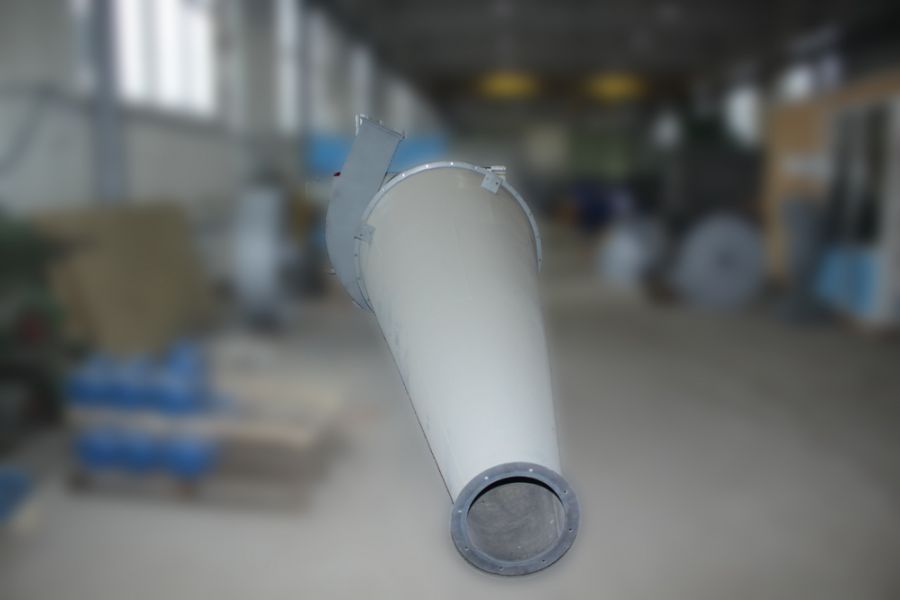

УЦ-560

Призначення циклонів УЦ-560

Циклони-пиловловлювачі УЦ-560 призначені для очищення технологічних викидів деревообробних виробництв від незлипаючихся, неволокнистих пилів, а також сумішей пилу з сухими тирсою і стружкою.

Модифікації циклонів УЦ-560

Всі типорозміри циклонів типу УЦ мають по чотири модифікації в залежності від співвідношення діаметра вихлопного патрубка до діаметра корпуса. Зі збільшенням номера модифікації у циклонів кожного калібру (діаметру) змінюються технлогічні характеристики агрегата - коефіцієнт очищення викидів і аеродинамічний опір.

Виконання та комплектація циклонів УЦ-560

Циклони УЦ-560 виготовляються правого і лівого виконання. До першого типу належить обладнання, в якому матеріалоповітряні потоки в плані обертаються за годинниковою стрілкою. Для пиловловлювачів в лівому виконанні, навпаки, характерно обертання матеріалоповітряного потоку проти годинникової стрілки. Виготовлення агрегатів у двох виконаннях обумовлено необхідністю раціонально розміщувати обладнання або погодити його при попарному розташуванні.

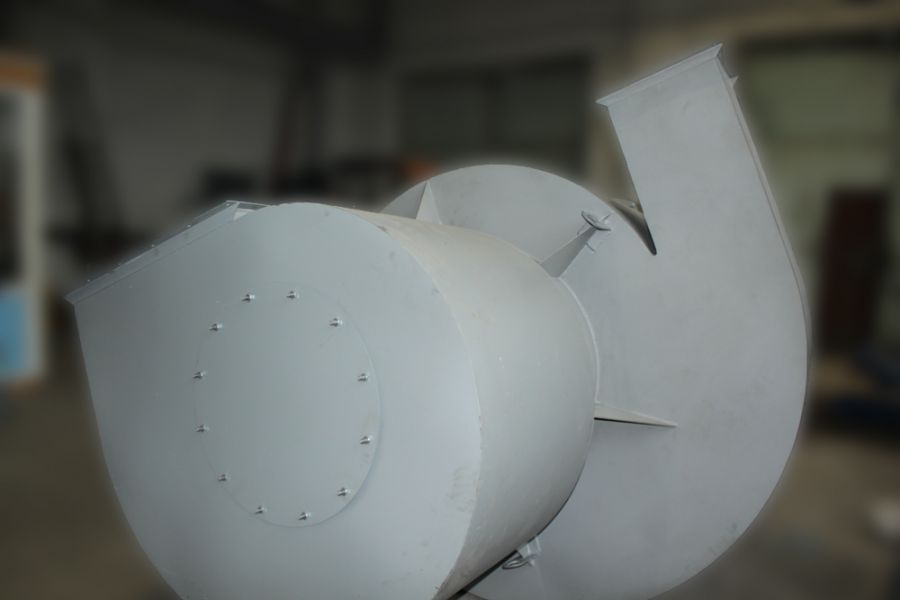

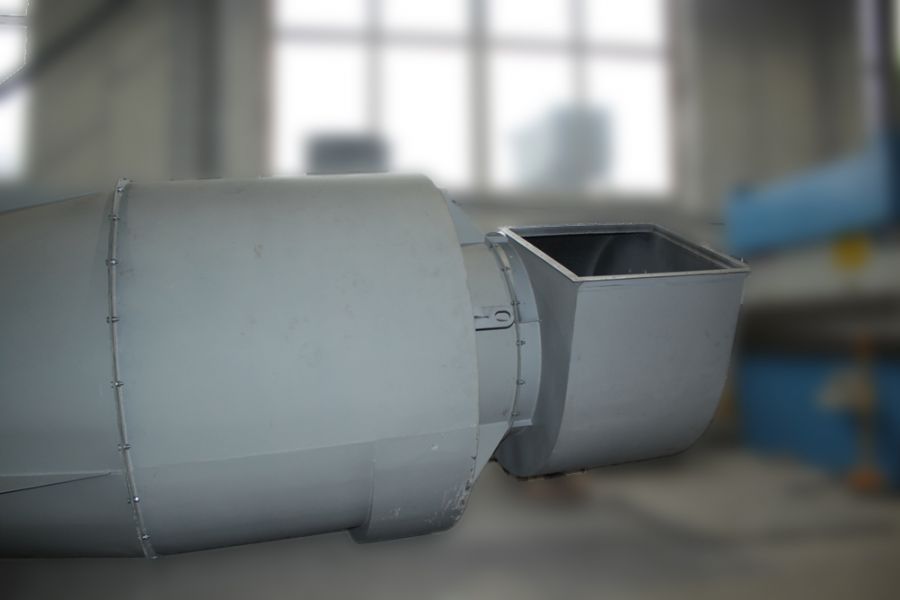

Циклони можуть комплектуватися равликом на вихлопній трубі або зонтом, що залежить від розташування вентилятора. Якщо циклон УЦ встановлюється на нагнітальному боці вентиляційного устаткування, потрібно використовувати вентиляційні зонти. При монтажі обладнання на всмоктуючій стороні вентилятора застосовуються «равлики». Видалення пилу з бункера може виконуватися періодично або безперервно. Однак верхній рівень частинок пилу повинен знаходиться нижче кришки бункера мінімум на 400 мм.

Циклони УЦ-560 виготовляються в кліматичному виконанні «УХЛ» при експлуатації по категорії розміщення 1, 2, 3, 4 по ДСТУ 15150-96, в системах аспірації виробничих категорій Б, В, Г і Д за вибуховою, вибухопожежною та пожежною небезпекою .

Ефективність даного обладнання досить висока:

• 96-99% очищення при відсутності в повітрі шліфовального пилу
• 91-99% очищення повітря, забрудненого в процесі виробництва.

Установка і використання УЦ-560

Встановлюються циклони для очистки повітря на постаменті. Висота постаменту повинна бути достатньою для відвантаження пилу в автокарах або у візок. Розміщувати циклон вентиляційний УЦ-560 можна і на відкритому повітрі, і в закритому приміщенні. Зовні підвідні трубопроводи і сама установка повинні мати розпізнавальне забарвлення (відповідно до вимог виробництва).

Головні характеристики циклонов УЦ-560

Ціна на циклон УЦ-560 дана без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).
