Циклон-пиловловлювач УЦ-38-650

Загальні відомості про циклон УЦ-38-650
Циклон УЦ-38-650 застосовується в системах вентиляції, пневмотранспорту та аспіраційних установках. Його основне призначення — улавлювання дрібнодисперсного пилу у виробничих приміщеннях. Найчастіше пилоуловлювач УЦ-38-650 використовується в деревообробній промисловості, сільськогосподарській сфері, харчовій галузі, а також у лущильних та розмельних відділеннях борошномельних і круп’яних заводів.

У груповому виконанні циклони УЦ-38-650 забезпечують очищення повітря від дрібнодисперсного пилу на рівні 99–99,5%. При роботі з борошняним пилом якість очищення в одиночній установці становить 98–99%.

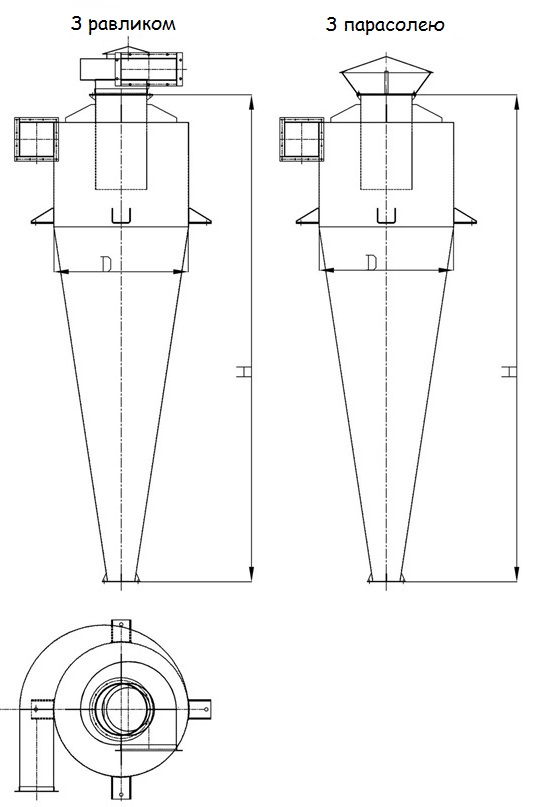

На вихлопній трубі циклону УЦ-38-650 може монтуватися або улитка, або зонт — вибір залежить від розташування вентилятора. Якщо циклон працює під тиском, встановлюється зонт. Якщо робота відбувається під розрідженням — використовується улитка.

Рух повітря в циклоні УЦ-38-650

• Запилене повітря надходить через боковий патрубок;
• Потік закручується спіраллю, частки пилу осідають на стінках та потрапляють у накопичувальний бункер;
• Очищене повітря виходить через верхній отвір.

Монтаж циклона УЦ-38-650
Для монтажу циклону необхідно встановити вентилятор (оптимально — пиловий). Він може працювати як на всмоктування (перед циклоном), так і на нагнітання (після циклону). Рекомендовано застосовувати варіант з монтажем вентилятора на нагнітання, що знижує втрати тиску та підвищує продуктивність.
Для ще більшої ефективності циклони УЦ-38-650 можуть збиратися в групові установки, але в ряді випадків доцільно використовувати одиночний варіант. Вибір залежить від майбутніх умов експлуатації.
Кожен циклон комплектується бункером для збору пилу. Його обсяг визначається замовником і підбирається залежно від продуктивності системи та бажаної періодичності очищення.

Конструктивне виконання циклона УЦ-38-650
Циклон для очищення повітря УЦ-38-650 виготовляється з чорного металу. Перед відправкою він проходить повне фарбування і упаковується у захисну плівку. Перед початком виробництва проводяться технічні розрахунки, що гарантує оптимальність роботи обладнання.

Основні характеристики циклона УЦ-38-650

• Призначення — улавлювання дрібнодисперсного пилу;
• Сфера застосування — деревообробні, харчові, сільськогосподарські підприємства, а також борошномельні та круп’яні заводи;
• Діаметр виготовлення: 650 мм;
• Ефективність очищення:
  • групові установки — 99–99,5 %;
  • одиночні циклони — 98–99 %.
• Виконання: праве і ліве;
• Комплектація: улитка або зонт (залежно від умов роботи);
• Матеріал виготовлення — чорний метал, фарбування перед відвантаженням.
