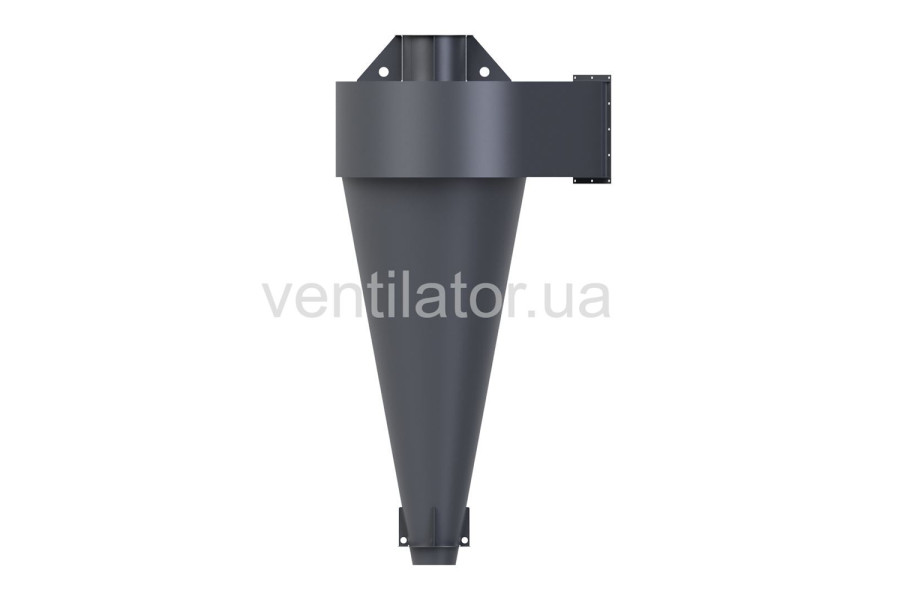

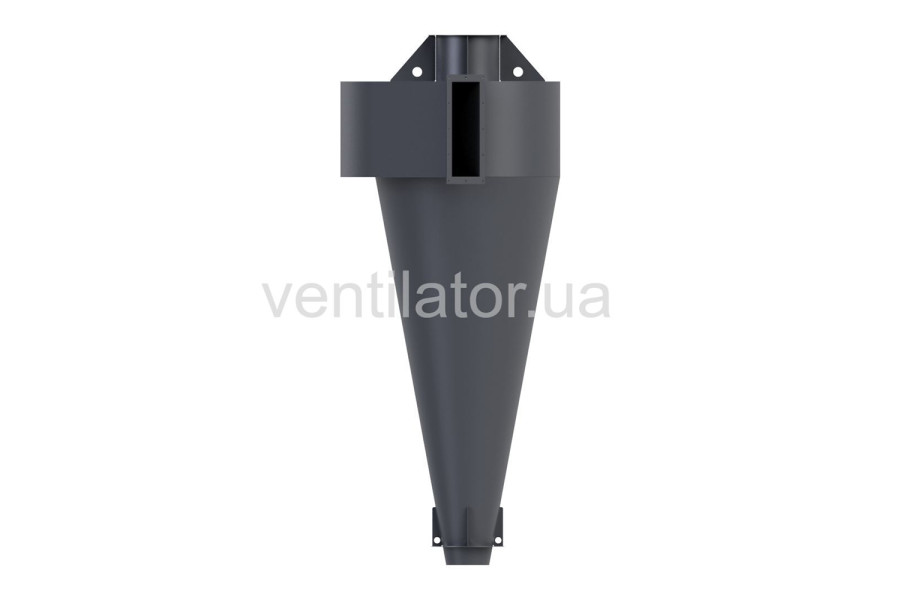

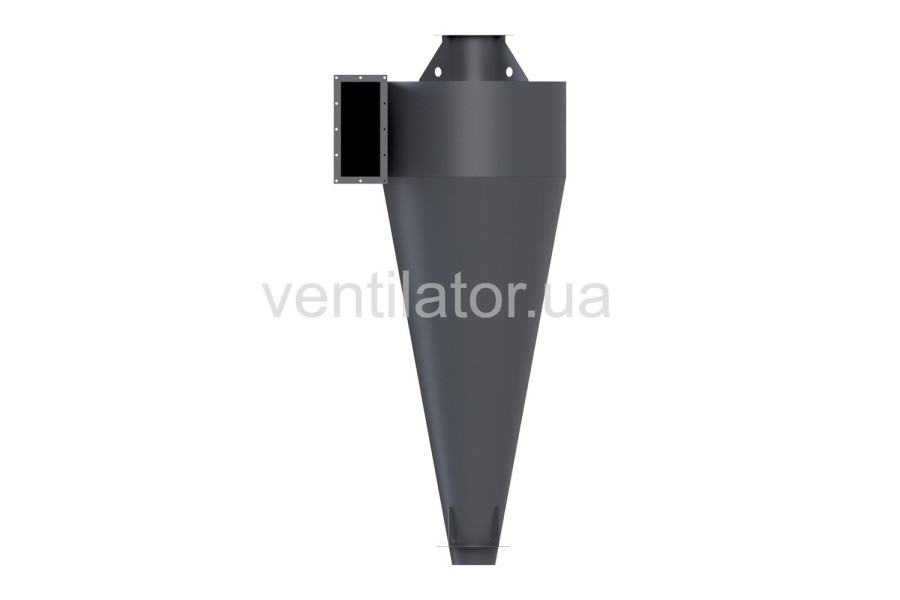

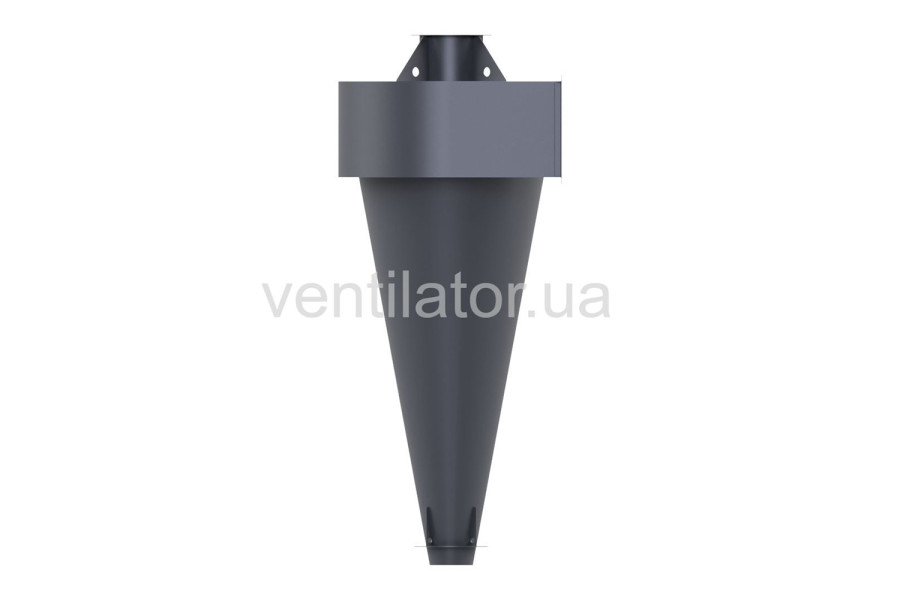

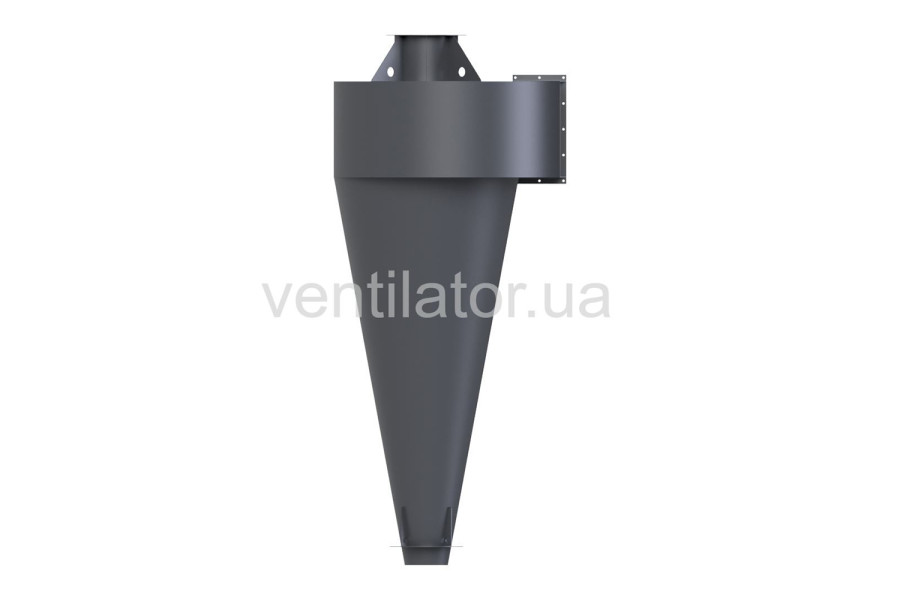

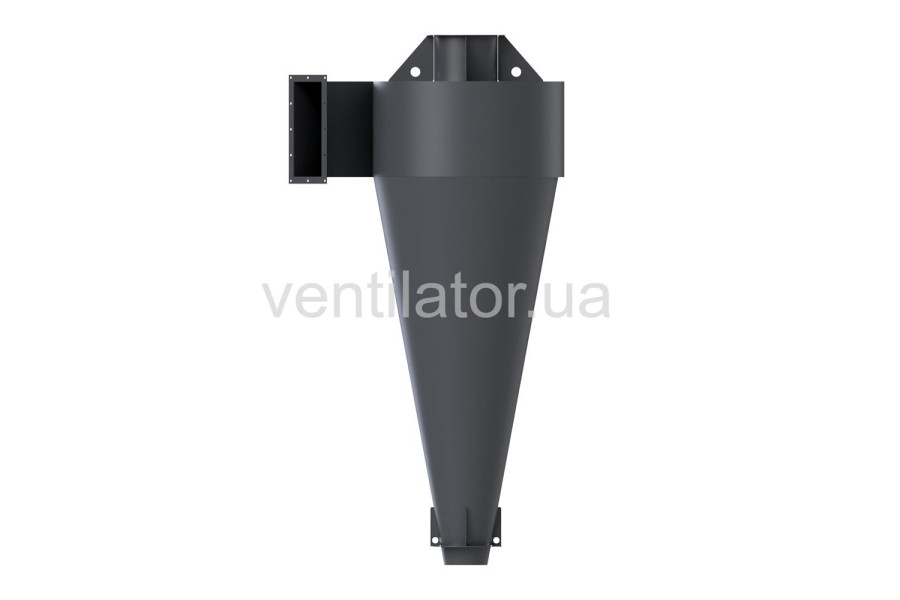

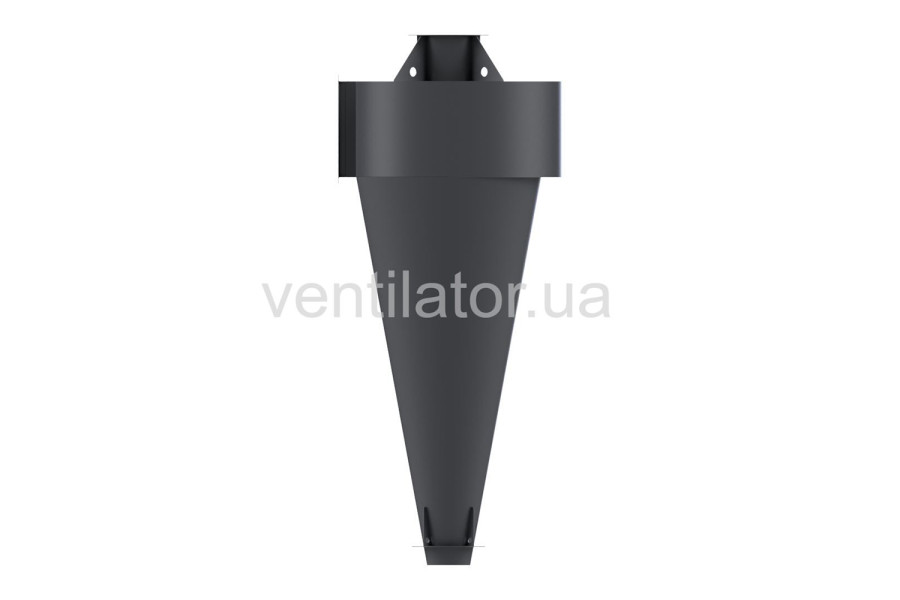

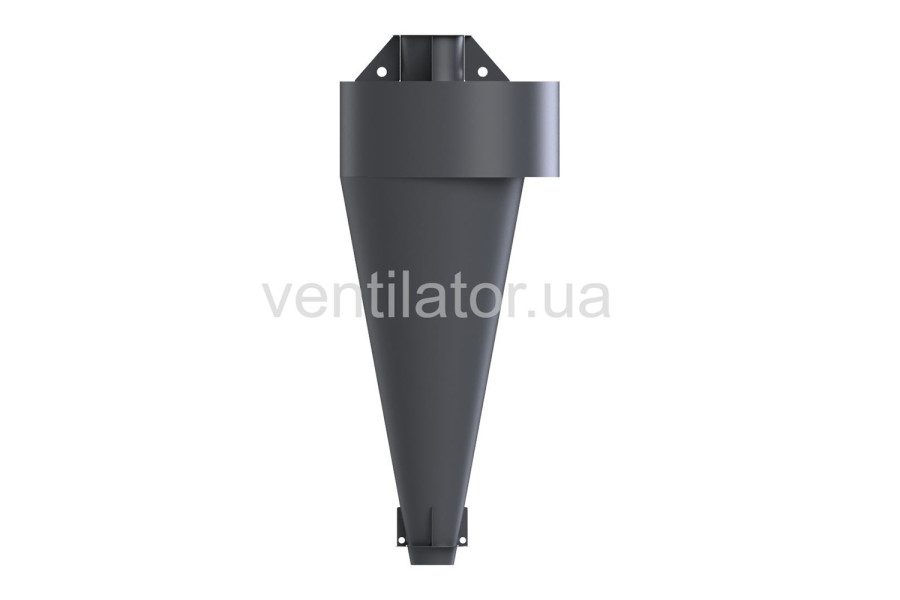

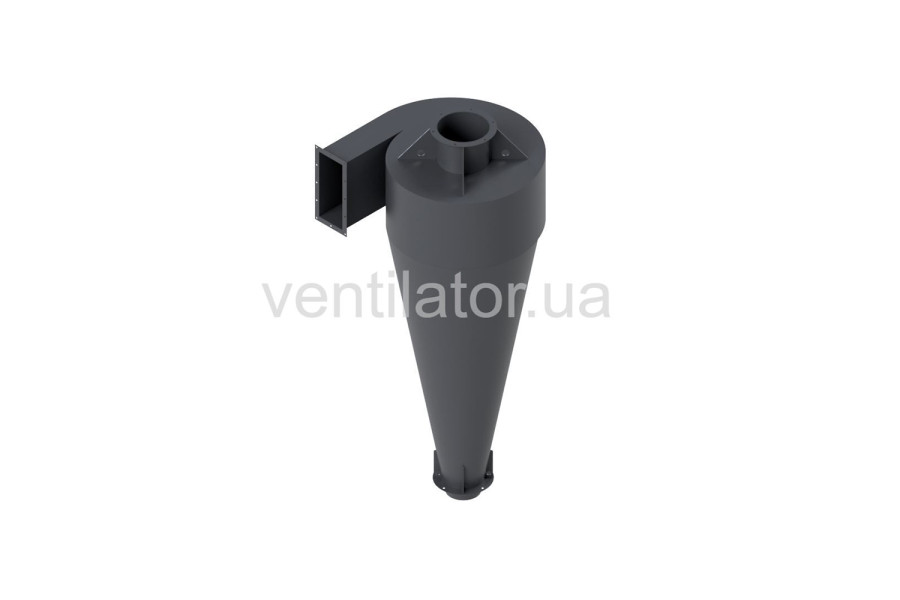

СК-ЦН-34-1600

Загальні відомості про циклон СК-ЦН-34-1600
Сфера, в якій зазвичай використовується таке обладнання, як циклон – система вентиляції. Циклони СК-ЦН-34 застосовуються в Україні та країнах СНД для очищення повітря від домішок у вигляді дрібного пилу, сажі та інших твердих частинок. Особливо ефективні при роботі з сажею, тому їх часто можна зустріти серед обладнання котелень.

Дані циклони випускаються в різних розмірах та комплектаціях, що робить їх універсальними для промислових і котельних об’єктів різного призначення. Вони ефективні для очищення повітря від дрібнодисперсного та летючого пилу, що утворюється у димових газах.

При встановленні на великі котли рекомендується використання батарейних установок для досягнення більш високого ступеня очищення. Додатково можуть застосовуватися вугільні фільтри, які здатні видаляти навіть запах. Для роботи в умовах з підвищеним абразивним навантаженням циклони СК-ЦН-34 виготовляються з товстого металу (3 мм).

Принцип роботи: очищення відбувається завдяки відцентровій силі, яка виникає під час закручування потоку повітря. Частинки під дією сили відкидаються до стінок циклону і осідають у бункері.

Переваги циклону СК-ЦН-34-1600

• високий рівень очищення диму та пилу (ступінь очищення 90–98%)
• універсальність застосування
• доступна ціна
• простота експлуатації та обслуговування

Рух матеріалу в циклоні СК-ЦН-34-1600

• через боковий отвір у циклон потрапляє дим з частками пилу
• під дією відцентрової сили тверді частки відкидаються до стінок і осідають у бункері
• через верхній отвір виходить очищене повітря
• сажа та пил накопичуються внизу у бункері

Залежно від моделі, циклони СК-ЦН-34-1600 можуть працювати в діапазоні від 1 до 120 тис. м³/год.

Монтаж циклону СК-ЦН-34-1600
Робота циклону здійснюється у парі з димососом. Димосос подає газову суміш в агрегат, де відбувається очищення від сажі. Для роботи можуть використовуватися димососи (Д, ДН, ВДН) та пилові вентилятори (ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40).

При проєктуванні необхідно врахувати: діаметр вихлопної труби, марку димососа, довжину системи та параметри вентилятора. Наші фахівці допоможуть підібрати оптимальну конфігурацію.

Виготовлення циклону СК-ЦН-34-1600
Циклон СК-ЦН-34 виготовляється з чорного листового металу. За замовленням можливе використання інших матеріалів. До отворів приварені фланці, що забезпечує зручність монтажу. Також виготовляються перехідники будь-яких розмірів з оцинкованої сталі. Циклони можуть бути правого або лівого виконання.

Бункер циклону СК-ЦН-34-1600
Кожен циклон комплектується бункером для збору пилу. Його об’єм, форма та товщина металу підбираються з урахуванням умов роботи. Від розміру бункера залежить періодичність очищення (раз на добу, десять діб тощо). Перед запуском циклону рекомендується узгодити параметри з нашими спеціалістами.

Фракційна ефективність пиловловлення

• 2.5–3.0 мкм — 69.8%
• 2.5–4.0 мкм — 75.5%
• 4.0–6.3 мкм — 81.2%
• 6.3–10.0 мкм — 84.0%
• 10.0–16.0 мкм — 87.0%
• 16.0–25.0 мкм — 89.8%
• 25.0–40.0 мкм — 92.0%
• 40.0–63.0 мкм — 95.9%
• 63.0–100.0 мкм — 99.3%
• 100.0–160.0 мкм — 99.8%
• 160.0–1000.0 мкм — 100%

Технічні параметри циклону СК-ЦН-34-1600

• Швидкість входу газу: 20.0–29.5 м/с
• Коефіцієнт гідравлічного опору:

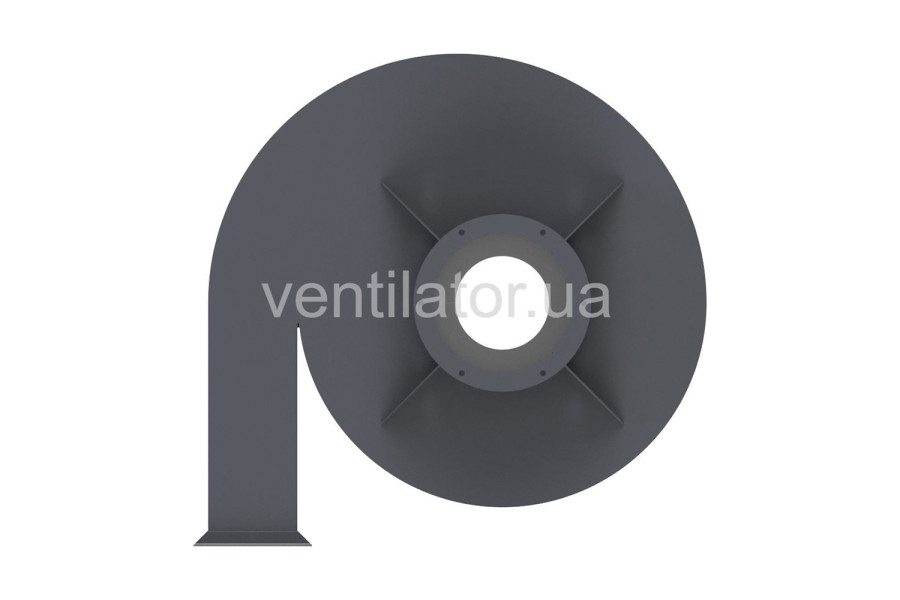

  • з равликом на вихлопній трубі – ξвх = 30.3
  • без равлика на вихлопній трубі – ξвх = 24.9
• Максимальна концентрація пилу на вході: для пилу, що слабко злипається – не більше 1000 г/м³
• Температура газу на вході: до 500°C
• Максимальний тиск (розрідження): 15000 Па
